应用笔记-为什么需要一个更高质量的一氧化碳传感器

一氧化碳无色无味,是人类的隐形杀手,人类器官无法识别.

下面列举不同PPM的暴露对人体的影响:

0.1ppm: 自然的环境水平或者洁净的空气
1ppm: 大于65岁的人群,在1ppm的增加,每天最大暴露一小时,会连带一个0.96%的由于心血管疾病住院风险增加, (2009,Sep, Circulation Journalof the AHA)
3-7ppm: 6%的非老年人的哮喘的住院率增加(1999,Jan, epidemiology 流行病学)
5-6ppm: 研究了125,573个孕妇发现, 如果在最后三个月暴露在这个环境, 非常高风险的初生儿低体重
9ppm的环境: 环保局和世界卫生组织规定所有年纪最大的户外水平(TWA 8小时),最大允许的室内水平(ashrae)
最低的一氧化碳水平产生极大的效应在心脏功能(ST段改变,心绞痛)在锻炼,管状动脉疾病
大多数出发当局和辖区触发行动的通用室内空气水平
10ppm:心脏病死亡和充血性心率衰竭住院率极大的增加
15-20ppm: 世界卫生组织列为产生残疾,降低运动能力,缩短了心绞痛响应时间和警惕性降低
20ppm: 典型的烟道气的浓度,适当操作的炉子或者热水器
25ppm: 怀孕时慢性暴露到最小的水平一氧化碳会破坏胎儿大脑细胞,造成永久伤害
27ppm: 21%的心肺问题增加
30ppm: 最早的运动导致的心绞痛发作
35ppm: 消防局要求消防员在这个水平必须佩戴氧气面罩;最大允许的任何年度的室外持续1小时的浓度
50ppm: 在健康的成人当中, 超过此水平就有毒了
70-75ppm: 心脏病人能感受到胸痛的增加,对于心肌在有氧气增加的情况下,明显地降低
100ppm: 暴露两小时之内会头痛,疲劳,头晕,呕吐; 如果暴露5小时则损坏心脏和大脑
200ppm: 健康的成年人会头痛,呕吐,职业健康局建议员工撤离工作场所
400ppm: 在1-2小时之内前额疼痛,1小时之内会有生命危险
500ppm: 车库的汽车在开放的车库冷启动2分钟之后的车库的浓度
800ppm: 45分钟之内健康成人会呕吐,头晕和抽搐,2小时之内失去知觉然后死亡
800ppm+: 1小时之内死亡
2000ppm: 环保局要求的新车排放标准
1000ppm: 20分钟之内头痛,心跳加速,头晕眼花和呕吐
3000ppm: 30分钟内死亡,丙烷运输车的排放,汽油驱动的工具等
3200ppm: 5-10分钟内头痛,头晕眼花, 30分钟内死亡
6400ppm: 1-2分钟之内头痛,头晕,呕吐,在能够反应之前思考受伤,抽搐,呼吸停止,15分钟之内死亡
12800ppm: 2-3次呼吸即失去知觉, 3分钟之内死亡
35000ppm: 来自不带催化转化器的碳化汽油暖引擎的汽车排气管排出浓度
70000ppm: 典型的来自冷汽油引擎在第一分钟的冷天气启动的汽车排气管排出浓度

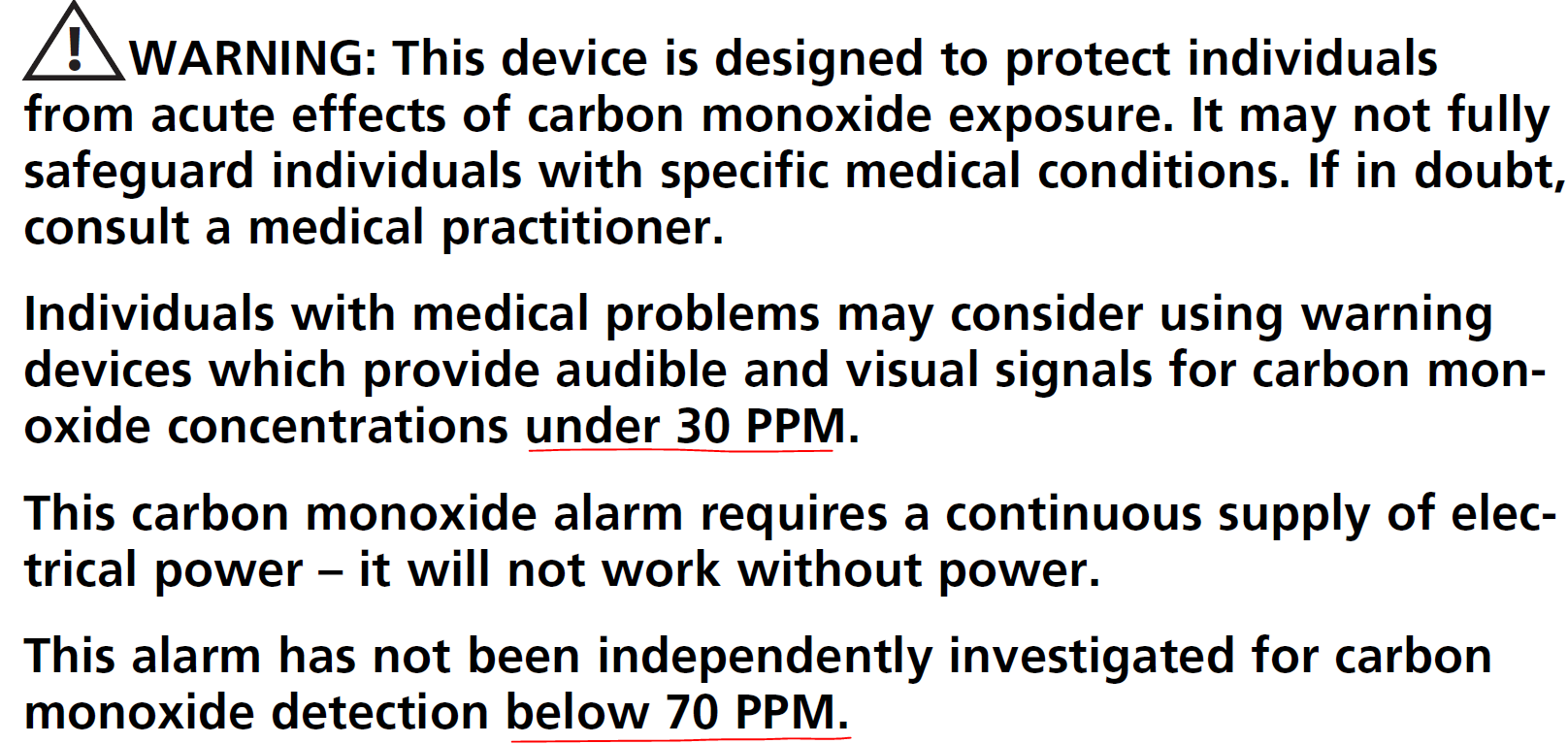

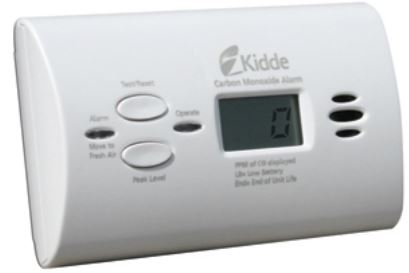

以Kidde数显的一氧化碳检测仪KN-COPP-B-LPM为例，其在30PPM一下的浓度无法检测,说明书原文如图1

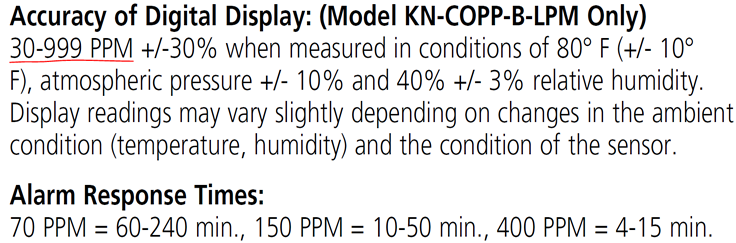

Kidde的一氧化碳浓度量程如图2:

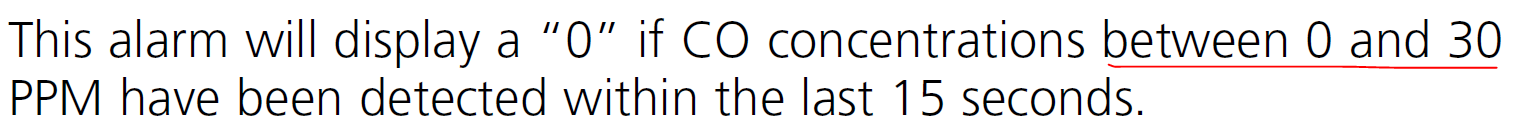

在0-30ppm之间(上述对健康有影响的)就一直显示为0,图3:

也请参考目前的一氧化碳检测仪只保护生命不保护健康的文章"关于CO一氧化碳章节".英文PDF

美国SPEC-Sensors的电化学传感器的料号清单:

1, 一氧化碳 3SP_CO_1000, 贴片&插针封装, 20*20*4.88mm (可以精确显示30-0ppm的数据)
2, 二氧化氮 3SP_NO2_20, 贴片&插针封装, 20*20*3.98mm
3, 硫化氢 3SP_H2S_50, 贴片&插针封装, 20*20*3.98mm
4, 二氧化硫 3SP_SO2_20, 贴片&插针封装, 20*20*3.98mm
5, 酒精浓度 3SP_ethanol_1000, 贴片&插针封装, 20*20*3.98mm
6, 臭氧 3SP_O3_20, 贴片&插针封装, 20*20*3.98mm



7, 多合一IAQ_100, 室内空气质量监测, 定性分析, 贴片&插针封装, 20*20*3.77
8, 多合一RESP_IRR_20, 人体呼吸有害气体监测, 定性分析, 贴片&插针封装, 20*20*3.77
9, 数字CO模块IOT_CO_1000, 数字输出, 内置校正算法, 即插即用, 44.5 x 20.8 x 8.9 mm
10, 数字气体传感器开发包DGSDK, 1个数字板,7个传感器,开源,带温度补偿和浓度计算的算法,复制到你的设计,减少量产周期.
11, 模拟输出的评估板ULPSM, 带温度补偿公式
12, 一氧化碳 10DX-CO-500 13*13*2.84 用于手环,手表

13,?ULPSM-SO2?968-006, 电压型模拟信号输出的SO2二氧化硫模块,不带算法,不带ADC, 对应上述电流型输出的第4款
14,?ULPSM-CO?968-001, 电压型模拟信号输出的CO一氧化碳模块,不带算法,不带ADC, 对应上述电流型输出的第1款
15,?ULPSM-H2S?968-003, 电压型模拟信号输出的H2S硫化氢模块,不带算法,不带ADC, 对应上述电流型输出的第3款
16,?ULPSM-NO2?968-004, 电压型模拟信号输出的NO2二氧化氮模块,不带算法,不带ADC, 对应上述电流型输出的第2款
17,?ULPSM-O3?968-005, 电压型模拟信号输出的O3臭氧模块,不带算法,不带ADC, 对应上述电流型输出的第6款
18,?ULPSM-Ethanol?968-007, 电压型模拟信号输出的ethanol酒精模块,不带算法,不带ADC, 对应上述电流型输出的第5款
19,?ULPSM-IAQ?968-008, 电压型模拟信号输出的IAQ室内空气质量"VoC"模块,不带算法,不带ADC, 对应上述电流型输出的第7款
20,?ULPSM-RESPIRR?968-009, 电压型模拟信号输出的RESP_IRR人体呼吸"VoC"模块,不带算法,不带ADC, 对应上述电流型输出的第8款
