南频-产品介绍-ULPSM

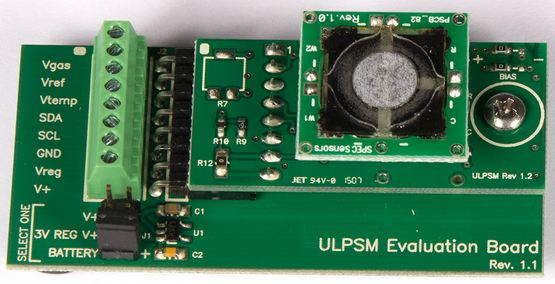

原厂自己设计的模拟输出的评估板,可以插拔不同的传感器种类NO2,SO2,O3,H2S,CO,Ethanol


评估板尺寸:44.45*20.83*9.4mm

传感器特性:

ULPSM特性:



评估板特性:

ULPSM的连接:

1, 浓度计算公式

浓度=(输出-参考电压-修正电压)/校正因子M

Cx=1/M(Vgas-Vref-Voffset)

校正因子M(V/ppm)= 灵敏度(nA/ppm)*跨阻放大器的增益(kV/A)*10^-9(A/nA)*10^3(V/kV)

现场测试的参考电压可以减少浓度误差, 一个差分放大和仪表放大器可以用来从Vgas减Vref,当直接测量Vref的时候,一直使用单一增益缓冲,使用标称值来代替测得的Vref.

一旦传感器上电启动且在洁净空间稳定下来, Vgas信号是和=Vref相等的(无输出?).offset是由于环境电流和电路背景电压造成的.大多数情况下Voffset是0是一个适当的预估.为了达到更高精度的测量,Voffset必须在洁净空气里面, 使电路在最终配置的条件下进行量化。
网上的计算公式……….

2, 温度补偿计算
Cxc是带温度补偿的PPM. Mc是温度补偿传感器校正因子.M是传感器校正因子,Tc是范围的温度系数(曲线?) ,T是测得的温度. M和Tc在规格书上有

Cxc=1/Mc(Vgas-Vref-Voffset)
Mc=M(1+Tc(20-T))

3, 温度计算Temperature (°C) may be calculated to ±3 °C, within the range -10 °C to 50 °C, by using the theoretical relationship: 温度在这个范维计算到, 通过利用理论的关系(为何还要计算温度呢,不是实际测得的吗?)

T=(87.0/V+)Vtemp-18.0

应用:

1,生命保护
2,空气质量
