一、 产品简介

DWFM06E是一款高性能的八通道RFID超高频读写模块，特别具有Axzon公司传感器标签读取功能，具有输出功率高、读写速度快、操作简单等特点。
可广泛应用于制造及供应链、数字化仓储管理、商业零售、资产管理、环境感知等领域，并特别适合在手持机等移动设备中应用。

二、 典型应用

 运输车辆管理：对机动车辆和集装箱运输的监控与管理;
 海关通关管理：海关通关、转关的物资管理;
 仓储物流管理：商品流动与仓储管理以及邮件、包裹等的流动管理;
 门禁管理：包括车辆与人员的进出管理;
 工艺生产流程：在整个生产过程中监控零部件;
 设备管理：监控设备的流动情况;
 环境感知：对环境的温度、水分进行测试。

三、 产品特点

1) 工作频率840~868MHz/902~928MHz(可按不同国家或地区调整) 。
2) 高可靠性设计，选用工业级电子元器件，长时间稳定工作
3) 微型射频接口：Ipex 3
 4) 具有天线检测功能，八天线自适应切换。
5) 支持RFMicron(Axzon)温度和水分传感电子标签。
6) 符合EPC global UHF Class 1 Gen 2 / ISO 18000-6C标准协议。
7) 可以广谱跳频（FHSS）或定频发射方式工作。
8) 采用先进的抗干扰性和防碰撞性DRM 算法，支持每秒标签处理超过80个标签。
9) 两路GPIO输入输出控制，方便外设控制及触发。
10) 接8dBi、12dBi圆极化天线，稳定读取分别为0-6M、0-15M（可调）。
11) 支持多种数据接口：UART、CAN。
12) 支持4路GPIO输入输出。
13) 低功耗设计，发热量低。
14) 具有模块温度检测功能，温度超额报警功能。

四, 技术规格

序号

项 目

技术指标

单 位

备 注

1

适用标准

EPC C1 GEN2(ISO 18000-6C)





2

特殊协议

RFMicron (Axzon)





3

频率范围

840～930

MHz



4

缺省频率状态

跳频



频率间隔 250KHz

5

信道带宽

250

KHz



6

跳频速度

≤2

s



7

最大输出功率

30

dBm



8

功率调节步进间隔

1

dB

19~30dBm 软件可调

9

最大读取距离

24

m

12dBi 天线

10

开机启动时间

≤50

ms



11

射频功率上升 时间

≤500

μs
μs



12

射频功率下降 时间

≤500

μs
μs



13

邻道功率泄露

≤-40

dB

±1CH

≤-60

dB

±2CH

14

频率稳定度

±10

ppm

-25℃～+40℃

±20

ppm

-40℃～+85℃

15

多标签

>80pcs/s





16

额定电压

+5V



+5.5Vmax

17

额定电流

950

mA

最大功率输出@5V

18

待机电流

≤1

mA

EN 管脚低电平

19

数据通信协议

UART、CAN





20

数据通信速率

115200

bps



21

电源及通信接口

12pin 1.0mm FPC连接器



高2mm

22

射频通信接口

Ipex 射频连接器





23

射频接口阻抗＊

50

Ω



24

尺寸

45 * 29 * 3.3

mm



25

重量

20

g



＊接入模块的天线要求驻波比≤1.5（工作频段）才能达到最佳性能。

  1. 直流特性

参 数

最小值

典型值

最大值

单 位

备 注

供电电压

3.7

5

5.5＊

V

直流

输入高电平

2

3.3

3.5

V

GPIO

2

3.3

3.5

V

EN

输入低电平

-0.5

0

0.5

V

GPIO

-

-

0.18

V

EN

输出高电平

2.3

-

3.3

V

GPIO

输出低电平

0

-

1

V

GPIO

使能电流

2

5

25

μA

VEN≥2V









＊不可超过5.5V，否则可能造成内部保护电路损坏。

六, 环境适应性

序号

项目

技术指标

单位

备 注

1

工作温度

-25~+70

℃



2

储存温度

-40~+85

℃



3

相对湿度

10%~90%

RH

无冷凝






七、 电源与通信接口

1） 物理接口PCB图


2)

编号

信号名称

信号方向

功能描述

1

VCC

输入

供电+5V，最大+5.5V

2

VCC

输入

供电+5V，最大+5.5V

3

GND



接地

4

GND



接地

5

EN

输入

模块使能，高或悬空有效，接地模块断电。

6

UART RX

输入

串行接口接收，3.3V电平

7

UART TX

输出

串行接口发送，3.3V电平

8

CAN RX

输入

CAN接口接收，3.3V电平

9

CAN TX

输出

CAN接口发送，3.3V电平

10

TAG OPT

输出

标签操作指示灯

11

IO1

双向

通用IO接口

12

IO2

双向

通用IO接口

接口引脚信号说明

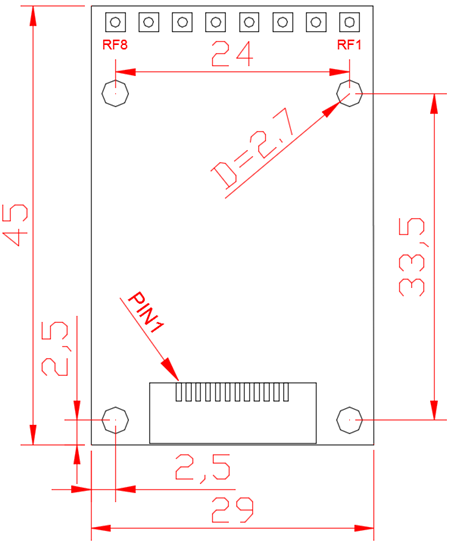

八, 外形和结构


DWFM06E模块所使用的评估板料号为DWEVBRF06E the evaluation board for DWFM06F Module is DWEVBRF06
