Application Note_DWFF42K Fixed RFiD reader

一, 如何有线(网线)使用DWFF42K?

1, 网线将读写器和电脑相连
2, 电脑的本地无线网络要禁用
3, 开启读写器桌面式软件4.1版本(2017年12月26日)

4, 设置本地电脑IP地址和读写器IP地址不同, 我的电脑-"更改是配置配置"-本地连接-属性-TCP/IPv4-IP地址-192.168.0.206,可以是其它尾数192.168.0.xxx,只要和读写器IP (此例200)不一致即可-确定

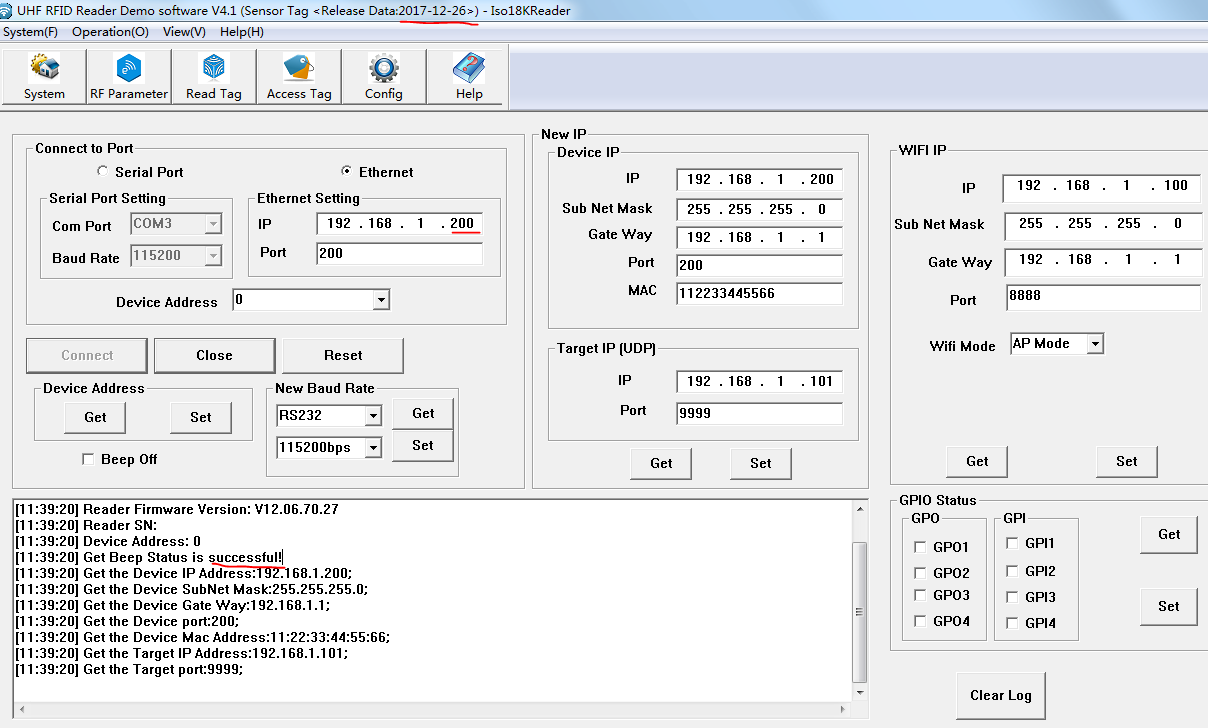

5, 点击桌面式软件-系统-以太网-连接-日志窗口出现连接成功(Successful)的提示信息(读写器的网口绿灯黄灯,以及电脑的网口绿灯黄灯交互闪烁)
注意:在第5步未完成之前,不需进行下列第6和7步骤,因为设备并没有连接成功

6, 进入read tag-temperature tags-multi tag read(inventory)-状态输出栏看温度或者水份数据
7, 加热或者降温传感器, 看出趋势的变化

如果还是不成功,用www.advanced-ip-scanner.com软件通过网线扫描出读写器的IP地址,确认是否和读写器桌面软件的地址相一致,读写器命名的MAC地址规则是E0112233445566

二, 如何降低读写器的功率

三, 如何设置不同的频率? 比如支持欧洲频率865.100至867.900Mhz

四, 如何设置调频读取?

五, 如何WiFi读取?

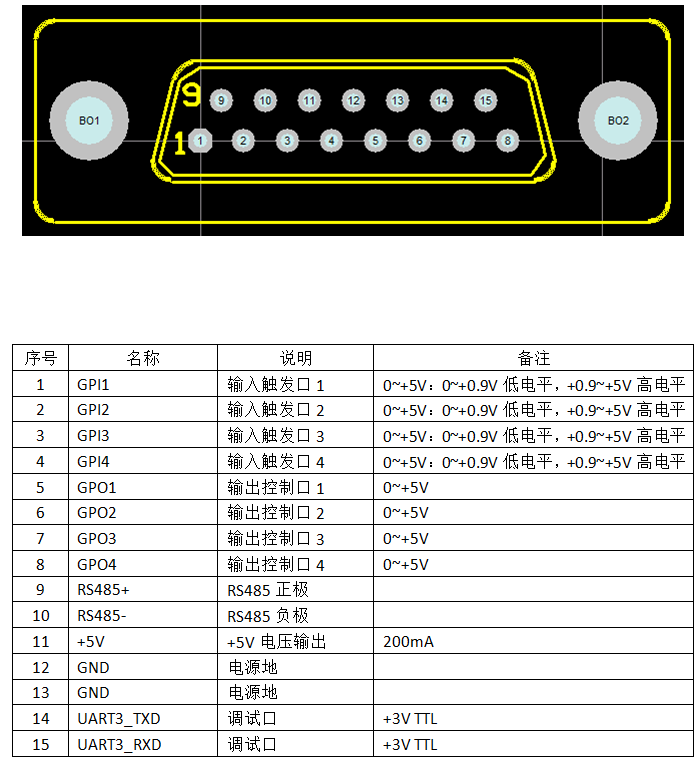

六, 如何485口输出读取?

订购时注明DB15转接头

七, DWFF42K普通白卡的读取距离是多少?
用10dBi线极化天线可以至30米, 白卡的尺寸约名片大小的塑料标签

八, DWFF42K支持Raspberry Pi或者Linux吗?
不支持, 客户用我们的SDK自己研发.我们的编程语言目前只支持C++和局部的C#

九, 主机用的CPU是哪一款?
impinj R2000

一〇, RS485的输出规格是什么呀?

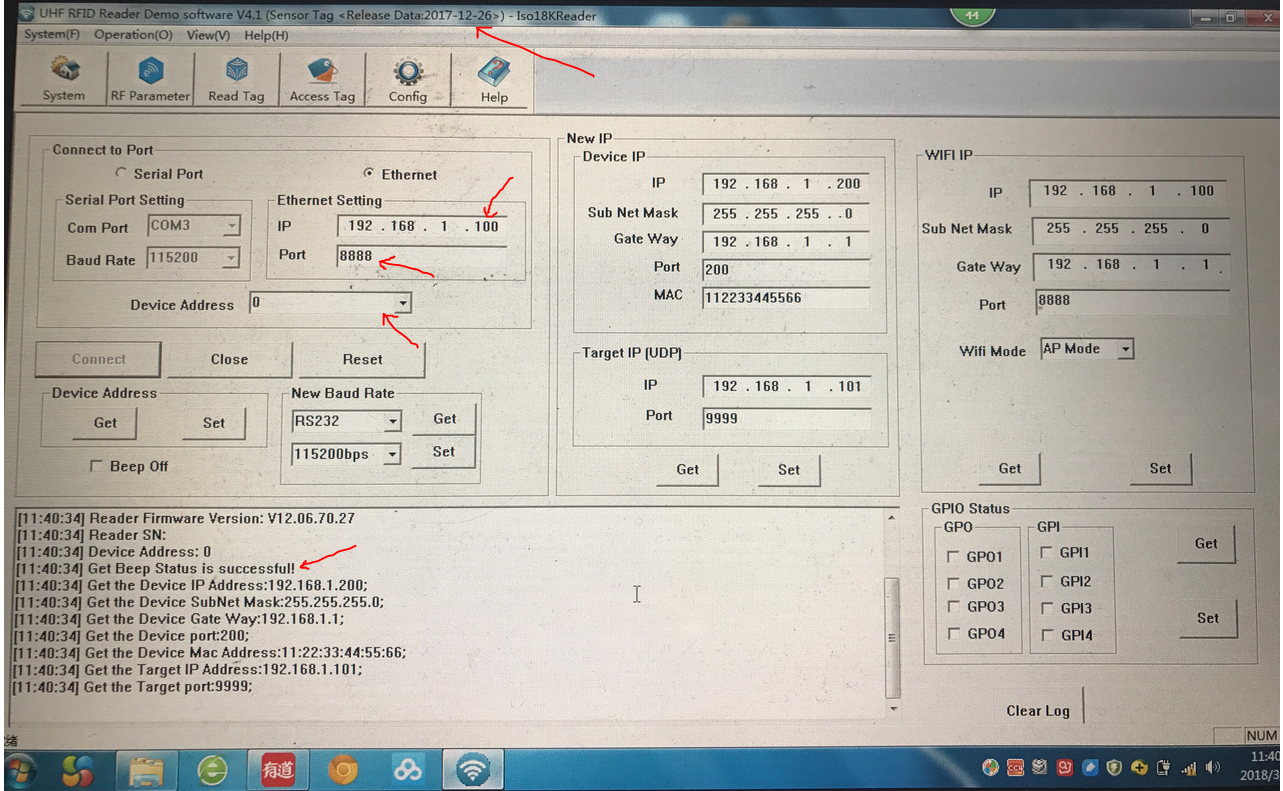

一 二, 读写器和笔记本电脑如何WiFi通信?

1, 在Windows软件, 选择"以太网"连接方式, 设备地址选择"255广播",端口设置为"8888"

2, 笔记本电脑的IP地址必须要和读写器的IP地址不一样, 比如笔记本电脑TCP IPv4手动设置地址比如192.168.1.106(使能笔记本电脑的"使用下面的地址",关闭"自动获得IP地址"), 默认网关192.168.1.1子网掩码255.255.255.0

3, 读写器以太网的IP地址192.168.1.100 请参考如下视频

一 三, 读写器WiFi天线的信号可以同时到达手机/平板电脑和笔记本吗? 如果可以同时, 支持的设备上限总共是多少?

无线电信号，可以同时到达。但是，数据是分时向两个设备，手机/平板电脑和笔记本，分别发送数据。时间差别可能在100mS左右。

读写器的WIFI，同时只能最多连接3个设备，但是，不建议3个设备同时控制读写器。因为，读写器只有一个。就像办公室的打印机一样，一台打印机一个时刻只能打印其中一台电脑文件，多台电脑打印的时候，只能排队顺序打印多台电脑发来的打印文件一样。

一 四, 读写器返回的出错代码如何识别?//
状态定义 读写器执行主机命令，返回给主机的执行状态
#define INF_OK 0x00 //操作或执行正确，没有错误
#define INF_UNDEFIND 0xFF //未知错误的命令
#define INF_CMD_SUB_UNDEF 0xF1 //子命令未定义
#define INF_PARAM_INVAL 0x10 //输入无效的参数或参数越界
#define INF_CMD_CRC_ERR 0x11 //读写器接收到主机的命令帧CRC错误
#define INF_CMD_RES_CRC_ERR 0x12 //主机接收到读写器的应答帧CRC错误
#define INF_R_BUF_EMPTY 0x13 //读写器缓存区没有标签数据
#define INF_R_ANT_FAIL 0x14 //天线故障或天线未连接
#define INF_R_PLL_FAIL 0x15 //PLL失锁
#define INF_R_UART_FAIL 0x16 //串口连接错误或连接超时
#define INF_R_SET_PARAM_FAIL 0x17 //设置读写器参数错误或失败
#define INF_R_GET_PARAM_FAIL 0x18 //读取读写器参数错误
#define INF_R_WR_FLASH_FAIL 0x19 //写或编程读写器FLASH错误
#define INF_TAG_NO_TAG 0x20 //没有找到标签
#define INF_TAG_LOCKED 0x21 //标签已经锁定，不能写入数据
#define INF_TAG_CRC_ERR 0x22 //接收到的标签CRC错误
#define INF_TAG_WRITE_FAIL 0x23 //写标签操作未成功
#define INF_TAG_READ_FAIL 0x24 //读标签错误
#define INF_TAG_ERASE_FAIL 0x25 //擦除标签错误
#define INF_TAG_LOCK_FAIL 0x26 //锁定标签错误
#define INF_TAG_KILL_FAIL 0x27 //销毁标签错误
#define INF_TAG_VERIFY_FAIL 0x28 //验证标签错误
#define _INF_TAG_EPC_MEMORY_OVERRUN 0x31 //操作的标签存储单元不存在或标签的控制字不支持
#define _INF_TAG_EPC_OTHER_ERROR 0x32 //其它未定义的错误
#define _INF_TAG_EPC_HANDLE_ERROR 0x33 //操作6C标签时候的句柄错误
#define _INF_TAG_EPC_TAG_BUSY 0x34 //标签忙，不能响应当前操作
#define INF_RS232_ERROR 0x7F //RS-232 操作错误
#define INF_RS232_READ 0x7E //RS-232 接收错误
#define INF_RS232_WRITE 0x7D //RS-232 发送错误
#define INF_CRC_ERROR 0x7C //RS-232 接收校验错误

一 五, 最新固件版本多少?如何升级固件?

1, 最新固件版本是 V12.06.70.27

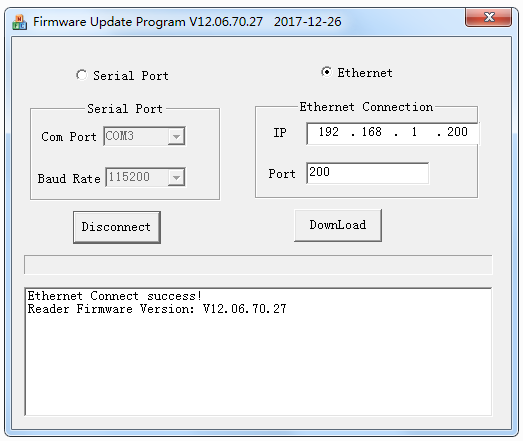

2, 升级方法: 用以太网如第一点连接读写器 ; 点击升级程序Upgradev2 V12.06.70.27; 勾选以太网IP设置192.168.1.200,端口200; 点击连接; 电脑读写器软件关闭;

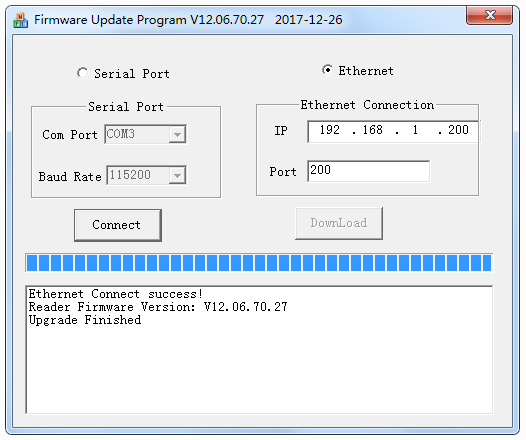

点击download, 状态条移动, 下载成功如图

一 六, 读写器的端口输出是什么标准,9dBi圆极化天线又是什么标准?



读写器和天线都是N型母头, 馈线两端都是N型公头
