振动传感器技术表

原创：Xidas

VP3 技术表 - Technical Sheet

1, 工作原理

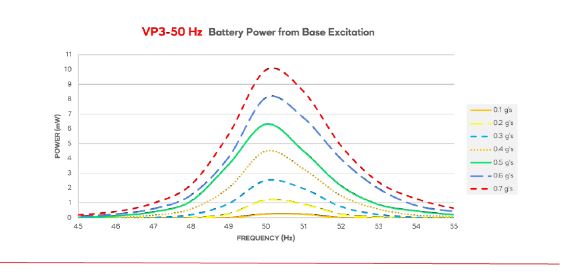

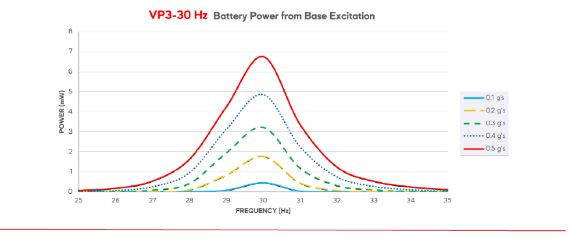

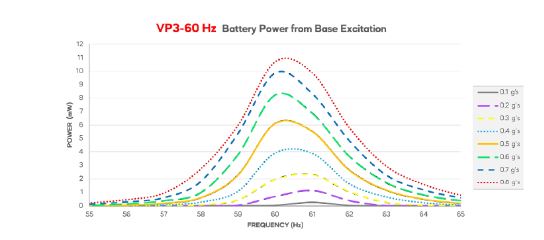

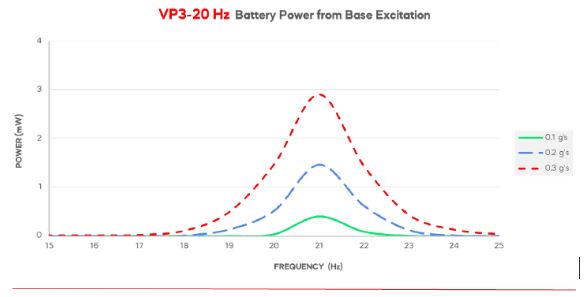

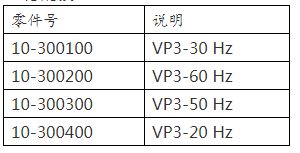

VP3内部的能量采集传感器设计用于从特定的谐振频率产生功率。Xidas提供了一系列VP3型号，分别针对20 Hz（VP3-20）、30 Hz（VP3-30）、50 Hz（VP3-50）和60 Hz（VP3-60）进行调谐。重要的是要了解你要安装的振动源的共同谐振频率是多少 — 这将决定要购买的VP3型号。振动源不需要在该共振频率下持续振动。VP3带有一个板上电池，即使没有适当的振动源，该电池也将继续为无线传感器供电。但是，只有当振动源再次以目标谐振频率开始振动时，此电池才会充电。

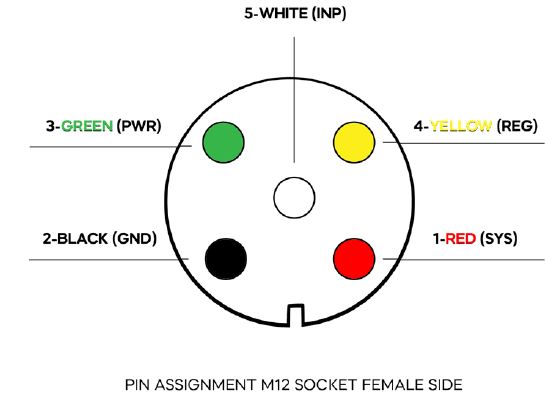

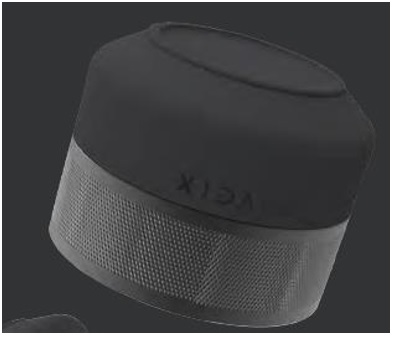

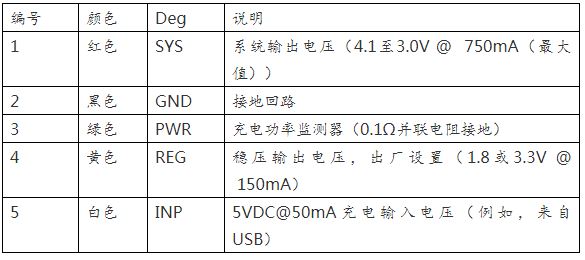

VP3设计为可安装在距离其供电的无线传感器几英尺范围内的任何振动表面上。在内部，我们专利的能量采集传感器通过低振动面产生电流，并通过模拟升压电路对板上电池进行涓流充电。即使没有振动能量，该车载电池也可以使设备为传感器供电。电源通过一根5-pin IP67 M12连接器电缆线从设备传输到无线传感器。必须修改无线传感器以接受此电缆连接。

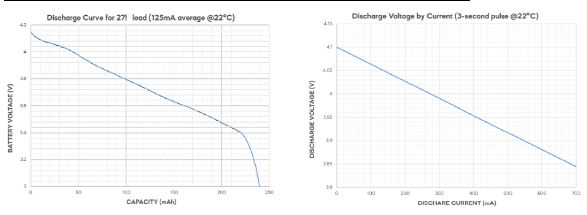

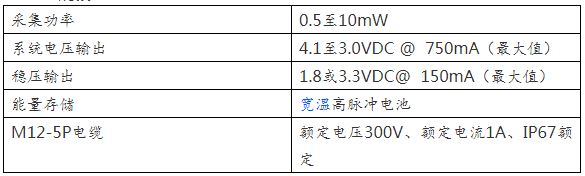

VP3的专用高脉冲电流锂电池（RHB-1530可作为独立产品提供）可支持所有无线技术，从低电流设备（BLE、ZigBee、LoRa、Sigfox、NB-IoT）到高电流和高脉冲操作（ WiFi、蜂窝）。VP3提供了多种输出选项，使电池真正即插即用。例如，引脚4提供五条件的稳定输出电压，因此您的传感器可以像普通电池一样直接插入其中，您就可以开始使用啦！对于需要更高电流（峰值> 150 mA）的应用，引脚1使您可以访问高达4.1 V的系统电压。Xidas还提供了一条线路来监测流入电池（已经被收集）和输出的电流量。您将永远知道电池寿命的状态。

2, 集成到现有和新的无线中

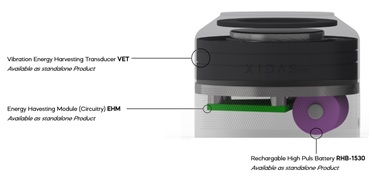

Xidas还提供振动能量采集传感器（VET）、能量采集模拟升压电路（EHM）和可充电高脉冲电池（RHB-1530），它们作为独立产品直接集成到您的无线传感器中。我们鼓励传感器公司与我们合作，将这些构建基块集成到您的传感器中，从而在不增加巨大成本的情况下增加解决方案的使用寿命和价值。Xidas还提供工程服务，可帮助您集成或开发能量收集无线传感器。
