understanding and planning for RFID multipath environments

如果目前您有射频识别系统，或者正考虑购买射频识别系统，那么在您开始设置系统时，脑海中应该会浮现出一些术语。

读取器产生的射频能量是通过电磁（EM）波发出的，就像任何波一样，它们的传播会受到周围环境的极大影响。一些以直线行进，一些以不同的角度从漏孔（或天线的中心）向外行进。为了更好地预测射频波在系统中传播的路径，您需要更深入地了解电磁波。

像光波、水波和声波一样，电磁波在不同环境中的反应非常不同。以下是这些波对特定物体和材料的一些反应，这些反应可能会极大地影响射频识别系统的性能。

与所有波一样，特定材料以接近材料（入射角）的同一角度（反射角）反射电磁波。电磁波从金属表面和电介质表面反射，如灰尘、木材、冰、沥青、纸板、纸张、玻璃和混凝土。潮湿的表面也提供了更好的反射，如水池、海洋、湖泊，甚至是几罐水。通过阻挡任何金属或电介质表面，或调整读取器的读取范围灵敏度，可以避免反射。

折射在射频识别系统中不如反射那么重要，折射是当电磁波以一定角度穿过特定材料时，当它通过时会改变角度。折射的典型例子是光波穿过水并以不同的角度在水中传播。标签和天线之间的水和其他介电材料可以折射电磁波。

当射频波似乎绕着物体弯曲而不是穿过它们时，它被称为衍射。金属杆、建筑物的角落和金属物体的其他角落是最常见的。

当电磁波被它所传送到的物体吸收时，叫做吸收。像碳载泡沫这样的专用吸收材料可以很好地吸收电磁波。水和大多数材料都吸收、折射、反射或衍射一定程度的射频波。

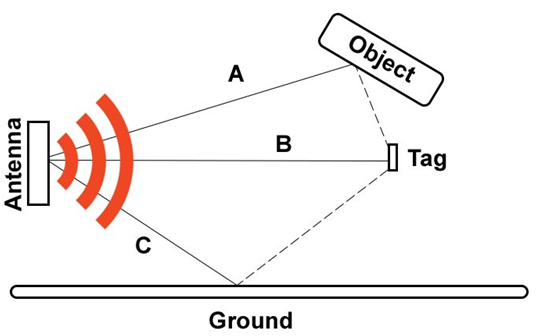

多路径的定义是“当读取器天线和标签之间存在两条或更多条有利的无线电路径时。”当读取器向天线发送信号以'访问’标签时，天线不仅仅直接发送一束射频波。读取器天线在几条不同的路径上发送波，以接收标签的信号。这就是反射、折射, 衍射和吸收产生作用的地方。

除了直接路径外，每条路径都与中心有一个小的角度，并且有很高的概率发生反射、折射、绕射或吸收，这取决于附近的材料或物体。如果在读取范围中有多个标签，并且只想读取特定的一组标签，则会出现问题。解决这个问题的方法之一是用射频屏蔽材料建造隧道式的外壳。例如，如果您使用传送带射频识别系统读取仓库地板上的标签盒，但只想读取通过传送带的特定标签组，则将读取器天线安装在一个控制的隧道中将会对多路径效应建立一个边界范围。

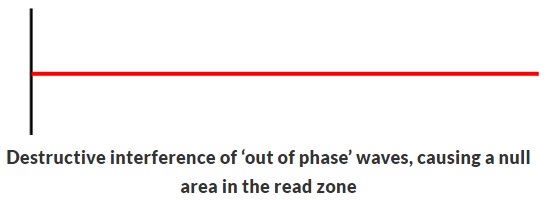

多路径的另一个问题是，如果直接的射频波与另一个具有不同相位的射频波相交，它将在您的读取范围中创建一个空点。可以在读取区域中多次出现空点。在空点中，天线不会读取您的射频识别标签，因为异相波将相互抵消。

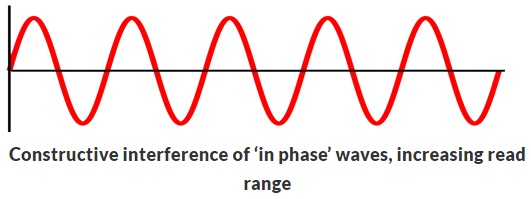

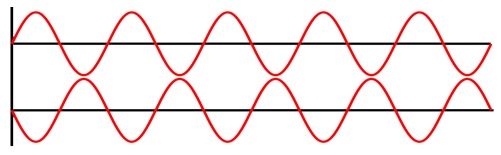

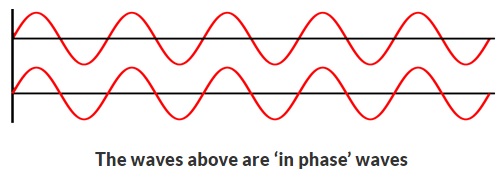

波的相位定义为第一个过零点与定义为原点的空间点之间的距离。这基本上表明，如果波具有相同的频率并且彼此不相交，则波是“同相”的。如果您有两个具有两个不同频率的波或彼此相交，那么这些波称为“异相”。有关更多信息，请参见下图。
