应用-UWB模块

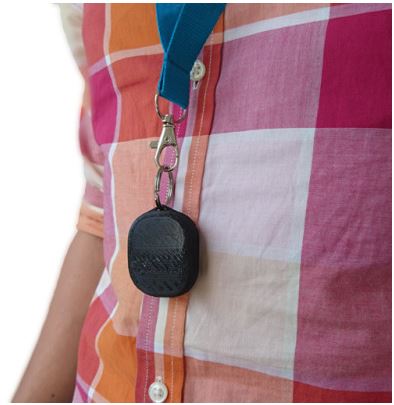

终端产品:穿戴式UwB标签

网站: www.sewio.net(2016年欧洲Electronica排名第3创新企业)

产地: 捷克

BOM物料清单: 加速度计;LED;ARM EFM32G M3;UWB射频芯片dw1000;开关钮;


性能:

1,尺寸29x37x16mm(声称全球最小)
2,重量8克

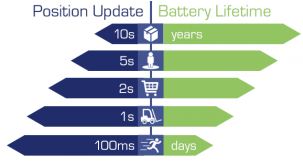

3,电池寿命:刷新率10s可以用5年;1s用1年;500ms用248天;100ms用53天
4,纽扣电池600 mAh
5,距离15-50米
6,三个通信速度110/850/6800kbit/s;6个通道
7,刷新率50ms-60s

用途:物流;零售;体育的人员或者物体佩戴

优势:展示给Bosch, Microsoft, Cisco关于最新的定位技术来实现实时的工厂监控,提升工作效率,降低成本和提升安全

文中BOM讨论的dw1000法国造UwB模块ISP151001外形图16*9*1.86mm;定位精度+/-10cm;距离远;高级电源管理可以纽扣电池工作数年;实时定位;带NFC;中心频率6.4896Ghz;BLE距离100米;LGA QFN 97脚;Cortex M4处理器;?

iSP1510开发包构成:

1，一个接口板,内置J-Link OB JTAG/SWD仿真器
2，一个测试板?
3，一个开发dongle?
4，五颗iSP1510样品?
5，一个测距演示:一个基站板,一个标签板,嵌入式软件和Android软件
6，线材,电源供应和纽扣电池座

此开发包可以让工程师使用即成的方案作为开始来创新自己的产品.避免了从空白开始使得上市时间缩短.另外,有些应用将就这个套件就可以量产了.

功能框架图:内置Nordic的蓝牙SoC nRF52832以及天线,decawave的UwB收发器dw1000和天线,即插即用,免RF设计,过FCC,CE,IC ,SIG认证?
