Busbar Temperature Monitoring, 08/2005 Rev.A

过热母线的检测作为一个电力分配系统的故障指示器

一,问：如何监控母线温度来避免停电，生产率损失，火灾和/或爆炸？

二,答：情况分析

几乎每个工厂，购物中心，机场，办公室大楼和高层住宅公寓都有电气室来在设施的各处提供电力分配。配电系统通常包含了高压金属包装的开关柜，树脂浇注的变压器，低压开关柜和控制盘。在这些组成部分中的任何的一个失效或故障都会导致断电，生产率的损失，且甚至是火灾或爆炸。过载，相位不平衡，功率因子，腐蚀或差的电气连接所有都会导致热的产生。任何的热的产生都表示着能量的丢失和能源的浪费。热也导致设备至85%的寿命缩短。此状况可能随着时间慢慢地发展,或能从一个灾难性的故障发生。

测量温度范围=32至215华氏度或更高（南频:0至102摄氏度）
环境温度=32至185华氏度（0至85摄氏度）
至测量对像的距离/对象的尺寸=1至3英尺（305mm至914mm）

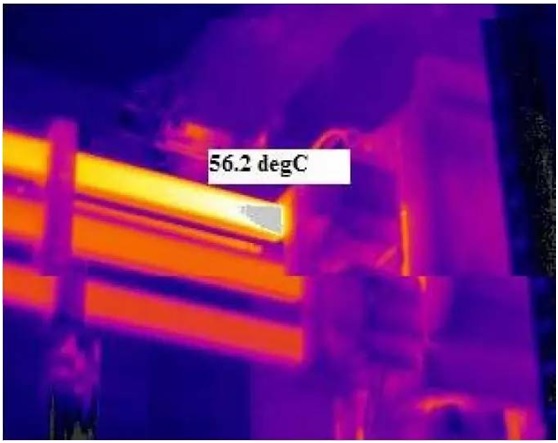

图:母线的热成像显示其中之一过热了

三,答案：解决方案和改进

在一个开关柜内部腔体的母线的实时监测，能提供故障情况的实时报警，且趋势分析用于预防性维护。预防性维护是一个最有效的工具来延长设备的寿命和效率，且最小化停机。

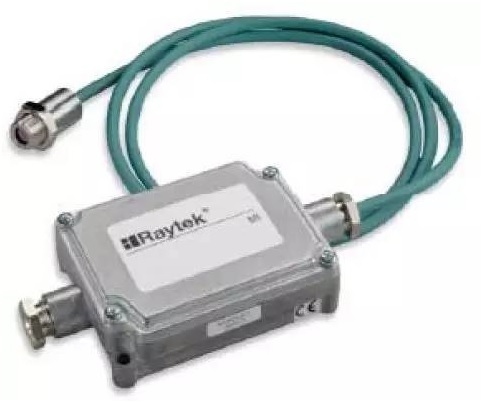

在连续监测时检测到的一个趋势将使得在你选择的时间做设备的维护，来降低停机时间。对于母线温度检测的最有效的解决方案是红外点传感器的使用。红外传感器给实时的母线温度提供了安全的非接触测量。Raytek MiD是完美适合于此监测功能。10:1和22:1的光解析度使得传感器安全地装配在开关柜内部，从母线的远处来避免闪弧至传感器和电磁干扰EMi。传感器头和装配支架不需要任何特殊的绝缘材料用来组装至设备的结构。传感器电子可以距传感器头装配至16米那么高，且处于开关柜外壳的外部。输出信号通常送入一个PLC或分布式的计算机控制系统，用于报警和趋势统计。高压开关柜母线监测的最典型的应用是使用6个红外传感器，每个相位用一颗，输入和输出。

四,附件

1,可调支架。

2,可选的RS485输出

3,数字通信包
4,数据温度多支路软件

五,优势
1,安全的增加

2,生产率增加

3,持续的监测
