通过创新的使用RFMicron的Chameleon(变色龙)技术,Magnus家族的芯片能够用来作为接近传感器或者一个压力传感器.

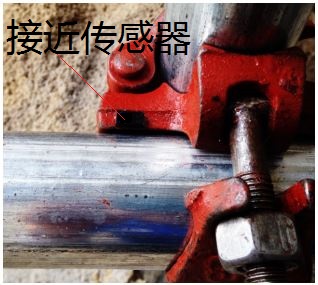

位置传感器(相对金属来讲)

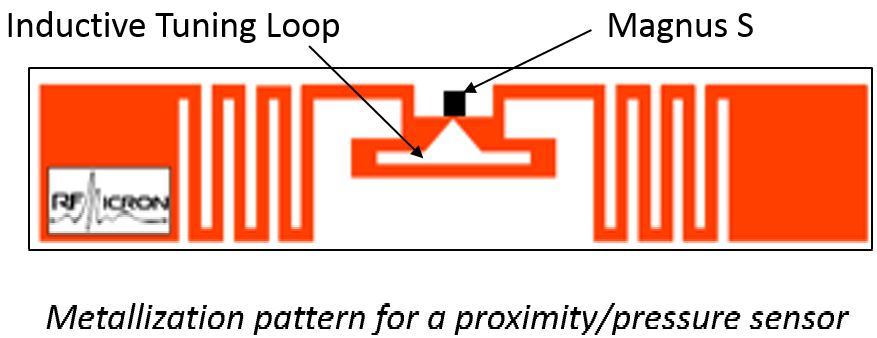

一个位置传感器安装在标签上,然后安装在一个表面,一个金属贴装配到另外一个表面,和标签做相对运动.

金属贴靠近标签的话,调谐环的感抗降低.

变色龙引擎用高电容来补偿低感抗,那么就读取成一个高数值的传感器代码.

传感器用更高的传感器代码来汇报更近的接近值

presure_tag_web

压力传感器

通过使用一个压力敏感的弹簧在金属贴和导体之间,能将接近传感器转换成一个压力传感器.

一个简单的弹簧就是一个小的闭孔泡沫,它随着压力而改变它的厚度.

高压力压缩泡沫,然后将金属片靠近电感器,降低其感抗

正如和接近传感器一样,变色龙引擎用高电容来补偿低感抗,就产生了一个更大的传感器代码

传感器对于高的传感器代码就汇报高的压力

压力传感器能使用不贵的,闭孔泡沫来执行非常低成本的传感器;但是,泡沫会随时间老化或者降级

高精度压力传感器使用钢弹簧也是可以的

pressure_sensor_data



在一个压力腔的传感器的性能如下所示.注意压力腔的解析度是0.5psi.传感器用低的延迟来达到和压力非常线性的响应.一个简单的线性校正能够施加来直接转换传感器代码读取值成为psi(pound per square inch)

应用:

1,汽车
2,过程控制
3,健康
4,工业
5,易腐烂物品
6,材料

料号清单:

1, Magnus-S3 温度传感器芯片
2, Magnus-S2 湿度传感器芯片
3, RFM3200 温度标签(环境和材料)
4, RFM3250 温度标签(恶劣环境)
5, RFM2100 湿度标签(环境和材料)
6, RFM2110 湿度标签(汽车,飞机)
7, RFM2120 湿度标签(医疗)
8, 压力和接近传感器
9, RFM5104-A 无线预见性维护系统
10, RFM5101-A 湿度和温度传感器开发套件
11,RFM5102-A 湿度和温度传感器开发套件
12, RFM5103-A 物联网开发平台
13, RFM5105-A 无线失禁管理系统
