南频-应用案例-气体传感器节点

一, 简介

品牌: libelium
产地: 西班牙,萨拉戈萨

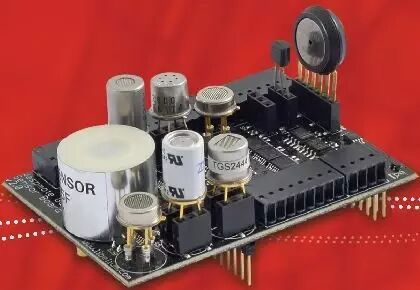

型号: waspmote黄蜂节点(Gases 2.0)
用途: 智能环境

用来监视环境数据比如温湿度,大气压和不同的气体.主要应用是城市污染测量,农场和孵化场,化学控制,工业处理,森林防火等的应用.

二, 性能:

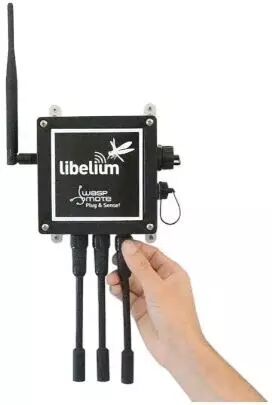

1, 数秒钟之内增加或者更换不同的气体传感器(如图手捏住的位置是可插拔的传感器接口)

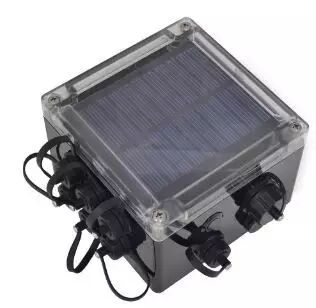

2,太阳能供电

3,射频: ZigBee, 802.15.4, WiFi, 868MHz, 900MHz, Sigfox, LoRa, 3G/GPRS and Bluetooth Low Energy

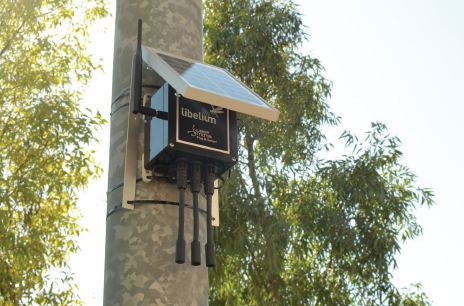

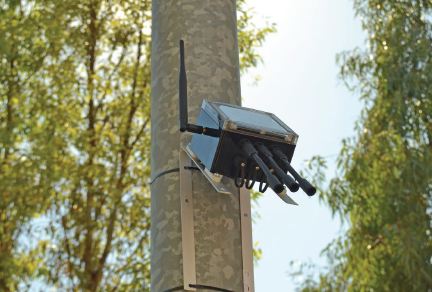

4,固定架用于路灯安装和建筑墙面

4, 供电

板子: 3.3V and 5V
传感器: 5V
最大电流(连续): 200mA
最大电流(峰值): 400mA

三, 视频内容开始: 可以接的气体传感器种类CO/CO2/O2/甲烷/氢气/氨气/异丁烷/酒精/甲苯/硫化氢/二氧化氮/臭氧/碳氢化合物/. 网关无线连接到电脑.

连接了4个传感器, 氧气, 温度, 湿度, 一氧化碳.

让蜡烛燃烧会使得氧气降低,一氧化碳浓度增加,用容器盖住蜡烛加速这个过程.

数秒钟之后,氧气从正常的水平21%减低到16%(绿色柱状条),温度增加从27增加到29摄氏度(红色柱状条),湿度从43%到了69%(蓝色圆盘),数分钟后,CO浓度从0增加60(蓝色的柱状图).

拿走容器,数秒之后,氧气回到常规的21%,湿度和温度也回到正常值.数分钟之后,一氧化碳回到0. (视频内容结束) <黄色的圆盘没有用上>

小编: 所以吃火锅(烧烤或者其它任何燃料的燃烧行为)记得开窗,不要在密闭的环境进行.一氧化碳无色无味,鼻子无法感知浓度的大小.参考本公众号前期文章"船上的一氧化碳"知道一氧化碳的特性.

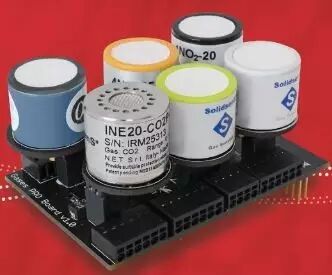

另外一款该公司的气体传感器组用于节点探测的型号: Gases PRO

气体传感器料号清单:

1, 一氧化碳 3SP_CO_1000, 贴片&插针封装, 20*20*4.88mm
2, 二氧化氮 3SP_NO2_20, 贴片&插针封装, 20*20*3.98mm
3, 硫化氢 3SP_H2S_50, 贴片&插针封装, 20*20*3.98mm
4, 二氧化硫 3SP_SO2_20, 贴片&插针封装, 20*20*3.98mm
5, 酒精浓度 3SP_ethanol_1000, 贴片&插针封装, 20*20*3.98mm
6, 臭氧 3SP_O3_20, 贴片&插针封装, 20*20*3.98mm
7, 多合一IAQ_100, 室内空气质量监测, 定性分析, 贴片&插针封装, 20*20*3.77
8, 多合一RESP_IRR_20, 人体呼吸有害气体监测, 定性分析, 贴片&插针封装, 20*20*3.77
9, 数字CO模块IOT_CO_1000, 数字输出, 内置校正算法, 即插即用, 44.5 x 20.8 x 8.9 mm
10, 数字NO2模块iOT_NO2_20
11, 数字SO2模块iOT_SO2_20
12, 数字O3模块iOT_O3_20
