南频-应用笔记-isp1302-配置UART

请参考应用手册AN160301

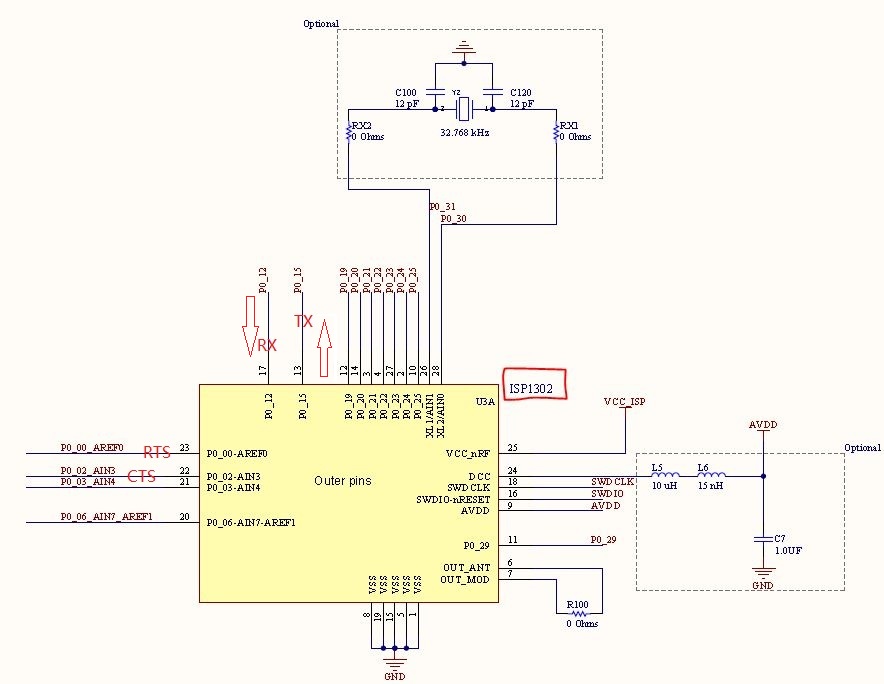

为了配置UART,可以使用任何的4个GPIO脚,因为nRF51有完整的软件寄存器用于多路传输,我们使用如下4个脚在我们的配置,RX是12脚;TX是15脚;CTS是2脚;RTS是0脚

当使用Nordic的SDK的时候,你需要改变脚的配置成如下,这个可以在你使用的板子的.h文件里面找到.在PCA10028文件中标准的靠近测试,标准配置是这样的:

#define RX_PIN_NUMBER 11

#define TX_PIN_NUMBER 9

#define CTS_PIN_NUMBER 10

#define RTS_PIN_NUMBER 8

将上面的改成:

#define RX_PIN_NUMBER 12

#define TX_PIN_NUMBER 15

#define CTS_PIN_NUMBER 2

#define RTS_PIN_NUMBER 0
