News_2024_新品: Interlink 贴片式甲醛传感器
一, 描述
Interlink公司的印刷电化学传感器(SPEC Sensor)彻底改变了当前的技术状态,使消费,医疗和工业安全方面的新应用成为可能。Interlink 公司以低廉的价格提供了性能最好的电化学传感器。110-85x系列甲醛传感器体积小,厚度薄,易于集成到无线、便携式和其他loT解决方案中。这些传感器是健康、环境、工业和住宅监测的理想选择,因为它们具有高性能、低成本和小尺寸。IE公司的甲醛传感器有三种封装(110-850,110-851,110-852)。
二, 优点
*小尺寸和厚度薄(20*20*3.178mm)
*敏敏至ppm范围内
*不受硫化物、氯化物、氨的毒害
*精确 & 线性化响应
*寿命长(10年以上)
*100%工厂测试过的
*快速响应
*超低功耗<50uw最大值
*通过ROHS认证
三, 应用场景
*室内空气质量
*物联网
*智能家居
*工业安全
*个人安全
四, 基本测量电路
右图显示了SPEC传感器的基本测量电路。传感器产生电流,通过运算放大器/电阻组合, 转换为传感器输出电压(Vout)。
注:Vbias =Vw-Vr
五, 目录表
描述----------------1
优点----------------1
应用场景----------1
基本测量电路----1
规格------------------3
交叉灵敏度---------3
精度------------------4
线性度------------------4
温度效应------------5
湿度效应------------6
重要的预防措施---6
打标------------7
订购信息------------7
储存和处理---------8
尺寸110-850针脚包装------------------9
尺寸110-851贴片式封装--------10
尺寸110-852厚贴片式包装----11
六, 规格
描述 |
典型值 |
单位 |
备注 |
测量范围 |
0-20 |
ppm |
1,2,3 |
检测下限 |
0.05 |
ppm |
1,2 |
解析度 |
0.02 |
ppm |
1,2 |
精度 |
±1 |
% |
1 |
响应时间-T(90) |
<30 |
秒 |
1 |
灵敏度范围 |
30±15 |
nA/ppm |
1 |
预期使用寿命 |
10 |
年 |
1 |
工作温度范围 |
-30至55 |
℃ |
3 |
工作湿度范围 |
10至95 |
% |
3,4 |
操作压力范围 |
0.8至1.2 |
大气压 |
3 |
工作偏置范围 |
150 |
mV |
|
10至50 |
uW |
2 |
1.在标准条件下(25℃,50% RH,1个大气压),除非另有说明
2.取决于电路设计
3.建议在工作范围内。如果在指定的范围外工作,传感器可能会损坏,则保修无效。为获得最佳精度,在-20至40℃和15至90%RH下操作传感器。
4.不冷凝
七, 交叉灵敏度
大多数化学传感器对其他气体表现出一定的交叉灵敏度。下表列出了常见的潜在干扰气体的相对响应,以及收集数据时的浓度。
八, 精度
该图显示了一组57个传感器暴露4次5ppm HCHO(甲醛)测试气体的响应。数据显示,传感器在5ppm时的精度在±1%以内。传感器在5ppm测试气体下进行校准。
九, 线性
该图显示了一组5个传感器暴露于1,5,10和20ppm HCHO测试气体的响应。数据显示,传感器输出在0~20ppm呈线性关系。传感器在5ppm HCHO气体校准。
这种阶梯式气体测试显示了传感器的鲁棒性,在每一步都具有快速响应。
一 〇, 温度效应
温度波动对传感器信号具有可预测的、易于在传感器信号上补偿的特点。下图显示了在40-50%RH的恒定湿度下,HCHO传感器输出和基线的典型温度依赖性。这是一个非常均匀和可重复的效果,很容易在硬件或软件上进行补偿。
一 一, 湿度的影响
SPEC的HCHO传感器已在一系列湿度条件下进行了测试,以确保在周期性暴露于不同条件下的稳定响应。
如图所示,呈现6周内收集的数据,在6周的测试期间,传感器的响应保持在初始信号的±5%以内。
一 二, 重要的预防措施
所有传感器设计都适用于@1 atm +/- 0.2 atm的空气监测。由于应用的使用和设备的实施不在我们的控制范围内,SPEC传感器无法保证给定设备或应用中的性能,并拒绝承担任何和所有责任。客户应在自己的条件下进行测试,以确保传感器适合他们的要求。
请与代理商dwintech联系,讨论可能损害传感器性能或寿命的具体问题。
*冷凝水(1)
*盐水污染(1)
*高温操作(>70C) 1个月以上
*低湿度(<15% RH)工作3个月以上
*高偏置电压
*长时间被高度污染的空气
*颗粒或烟灰含量高(除非提供适当的过滤)
(1)使用多孔聚四氟乙烯膜或过滤帽可以解决这个问题
一 三, 标记信息
所有气体传感器都在Interlink电子厂进行测试和标记。传感器包括带有字母数字代码和二维条形码的标签。代码包括下表所示的信息。
一 四, 订购信息
料号 |
封装 |
110-850 |
针脚 |
110-851 |
薄贴片式 |
110-852 |
厚贴片式 |
一 五, 储存和处理(参照文档590-001)
一 六, 传感器尺寸图(略)
视频: axzon 新品opus芯片, 内置flash存储的rfid无源,无线温度传感器,用于冷链物流, 实现工厂到客户端到端全过程数据采集.

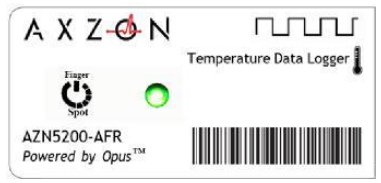

图: 标签外观

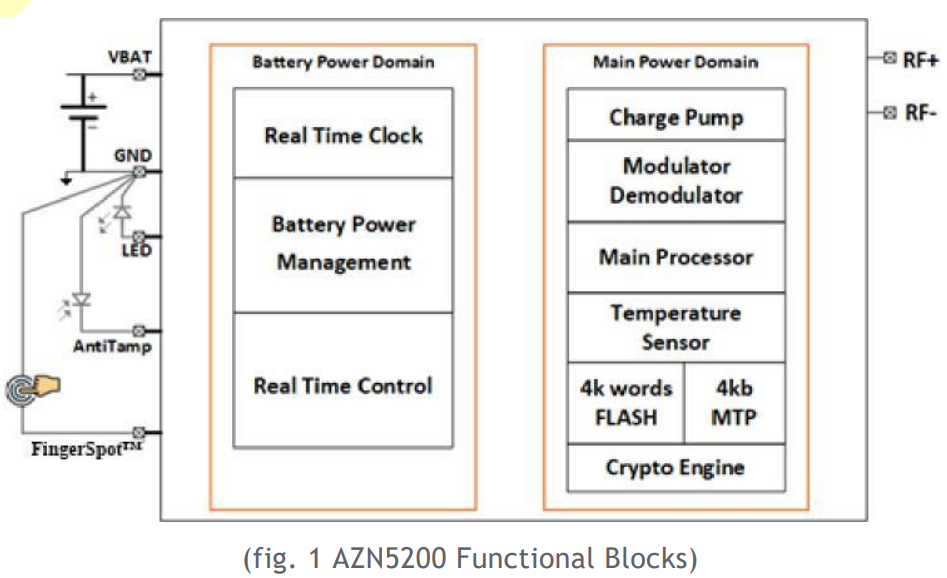

图: Opus芯片AZN5200框图
