installation and operating guide: Sol Chip Comm™ Wireless Solar Tag System Kit 安装和操作指南: Sol Chip Comm ™无线太阳能标签系统包
文件版本: 0.21
一,这个包能干啥？
感谢你的购买Sol Chip遥控传感器监测系统包，一个全的物联网系统，你能自己简易地快速安装，在此预集成的包的快速安装之后，所有的都自动工作，你就具备了合格的无线传感器监测系统，周期性地监测下列参数:土壤湿度，空气温度，空气湿度，且将这些参数发至互联网云端。此实时的可执行的传感器的数据是物联网应用的使能者，比如精密农业，智能灌溉，智能城市。此系统能工作数年而不需要任何的服务和维护。
此安装只需像执行径直的四步那么简单
1，连接传感器至无线太阳能标签
2，放置传感器至想要的位置
3，安装无线网关且插上AC供电
4，在Sol Chip网站上激活你的帐号
一旦上了电，无线网关会连接至蜂窝网络，且开始每30分钟从传感器推送土壤水份，空气温度和空气湿度，且上载接收到的数据至Sol Chip的网站。
一旦你的Sol Chip网站账号激活了，你就可以获得你传感器的数据，得到和定制化图表，设置邮件报警等。
在下面的章节会提供逐步的安装指南。
二, 主要内容和详细的描述
注意：小心拆包开发套件。当拆开时，须小心避免跌落。

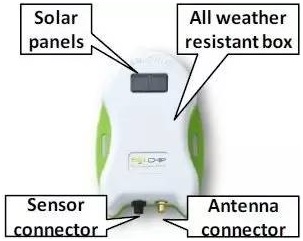

1，太阳能标签SCC*2：它是全天候的，太阳能驱动的产品，连接至传感器，提供电给传感器，且无线地连接它至无线网关。太阳光的能量是在日光采集了的，且存储在一个内部的能量存储。

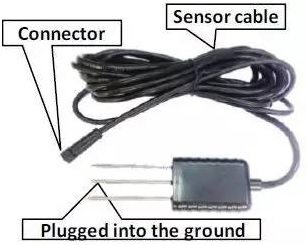

2，土壤水份传感器*1：此土壤水份是通过将3个辐条插入地里来测得的。这传感器是通过线材(它连接至SCC) 来控制的。

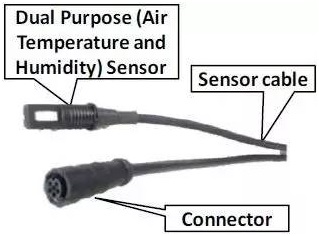

3，空气温度和湿度传感器*1：此双作用的传感器是通过线材（这连接至第二个SCC）来控制的。
4，天线433Mhz*3: 基于磁铁的无线。用来在SCC和无线网关之间的433Mhz射频通信。
5，无线网关*1:无线网关从传感器经SCC来采集数据，且通过蜂窝通信上载至Sol Chip网站。此产品是AC供电的，且能置于SCC的1.5公里（约1英里）之外（基于视距的条件,非视距条件距离会缩短)。
6，蜂窝天线*1：为了得到蜂窝网，将此插入网关
7，无线网关供电*1：供电无线网关
8，SCC充电器*1：在内部能量存储耗尽时，如果提供此附件来快速充电。
9，磁铁*1：此配件可以用来手动地激活从传感器和发送至网关的数据的采样，而不是等待30分钟至下一次自动传输。这是通过一个磁铁来触摸SCC来完成的（这不是经常使用的）
10, 用户激活代码给传感器可视化服务*1：此系统是已经预集成的。递交这个代码至Sol Chip网站来激活你的帐户，从这点开始，你将能可视化你传感器的数据，且获得报警。
11, 安装指南*1：本文档
12, Sol Chip SCC-S433无线太阳能标签产品简介*1
13, Sol Chip无线网关用户手册*1
14, 土壤水份传感器数据手册*1
15, 空气温度和湿度传感器规格书*1
三，主要的布局指南和窍门

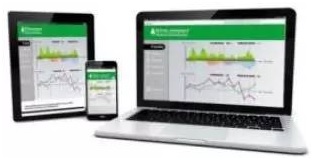

下面是一个通用的示意图显示了安装在农田的多个SCC的图，连接至一个单一的无线网关，轮流地发送传感器数据至Sol Chip网站，此网站是可以通过Ta的手机/平板/电脑设备实时获取的。
在安装此系统之前,请阅读这整个指南，然后再基于此文件的下面的步骤来安装。
在计划安装的设备的时候，推荐来注意下列指南
1，传感器和SCC是同地协作的，它们通过传感器线材进行互连。
2，传感器和SCC都是耐风雨的（满足iP-67），继而可以放在室外（比如农业土地）且能在-40℃至+80℃工作，暴露至雨水等。
3，SCC太阳能板每天需几小时的太阳光，这少许的几小时使得这细小的太阳能板来采集足够的能量用于年复一年，春夏秋冬，夜以继日地运转。当然是越少阻挡的太阳光越好。温室内的光强度通常是足够的。
4，SCC的433MHZ天线放置得越高，网关就可以放得更远，可以至1.5公里（约一英里）的SCC和无线网关间的在视距内无遮挡条件下距离。
5，确保你有恰当的蜂窝覆盖给无线网关在想要的区域。
6，无线网关和其电源适配器需要插入一个AC电源插座（100V~240V）,且在防雨情况下并排放置。
四,详细的安装指南
在土地里安装之前，高度推荐你在办公室或实验室连接且激活此系统。这将帮助你来熟悉系统，且确保在放置于田野之前，每样都是运转的。
为了在你的办公室/实验室进行激活，执行下列的步骤，跳过步骤2a，2b，2c，2e和3b。为了方便起见，我们星号“*”了这些步骤。
在实验室/办公室验证了系统是工作了之后，你可以大胆地去想要的目的地进行安装-你应执行所有的步骤而不能有遗漏。
1, 连接传感器至无线太阳能标签：
注意：在外理SCC无线太阳能标签输出端口（黑色的接头）的时候需要特别小心。传感器接口脚是连至内部能量存储的输出，且有约3.3V的电势。短路此口会在破坏内部电路时,非常快速地放电内部的可充电电池。
a， 连接土壤水份传感器线材至1号SCC的传感器接头（黑色）,类似地，连接空气温度和湿度传感器线材至2号SCC。
2，放置传感器至想要的位置：
a，*将土壤湿度传感器的长钉插入你想要监测的土壤。假使你想要测量靠近植物的根的土壤水份，是可以掩埋整个传感器的，如下图：
土壤水份传感器放置在地下（用土壤的覆盖）
b：*放置空气温度和湿度传感器至想要的位置（可以是距其它SCC很远）。

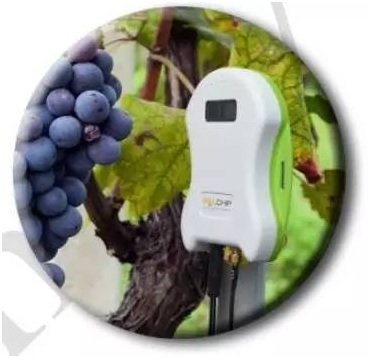

c：*放置每一个SCC暴露至太阳光的位置，再根据每个传感器的线长，将其放至从传感器的最大的高度。最大的能量结果在单元是对着获得最大太阳光的旅行的面积而达成（例如在北半球的国家朝南）。此产品应该垂直放置，以至于雨水，雪或灰尘不会在太阳能板上了聚集。使用束线带或铁线来附着SCC至想要的位置（比如植物，杆柱等）
d，连接433MHZ（磁铁基座）的天线的线材至每个SCC的（金色）接头。
e，*为了达至最佳的射频通信性能，推荐放置433MHZ天线越高越好-来获得由叶子，墙等造成的最小的阻挡。天线有一个磁铁基座，使得在一个金属表面上的安装非常容易。由于附着天线基座到一个金属的表面是非常好的，注意处在SCC天线和网关之的金属单元会严重地影响射频通信，或者甚至彻底地阻挡它。为了最佳通信，是想要一个直接视距路径的无线和网关之间无金属阻挡。网关和SCC的无线都应同样的安装，垂直的朝向。
f，SCC的能量存储是预充电的，所以开始自动地工作，且在每30分钟传送它们各自的传感器的数据。
3，安装无线网关，且插入AC供电:

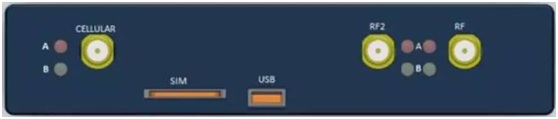

下面是一个无线网关前面板的图。注意在某些机型。“RF 2”接头是未构成的。
a，连接433MHZ（磁铁座）天线的线材至“RF”接口。
b， *为了达至最佳的射频通信性能，推荐放置433MHZ天线越高越好-来获得由叶子，墙等造成的最小的阻挡。天线有一个磁铁基座，使得在一个金属表面上的安装非常容易。由于附着天线基座到一个金属的表面是非常好的，注意处在SCC天线和网关之的金属单元会严重地影响射频通信，或者甚至彻底地阻挡它。为了最佳通信，是想要一个直接视距路径的无线和网关之间无金属阻挡。网关和SCC的无线都应同样的安装，垂直的朝向。
c， 连接蜂蜜无线至“蜂窝”接头。

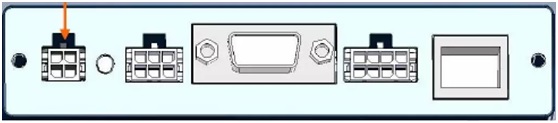

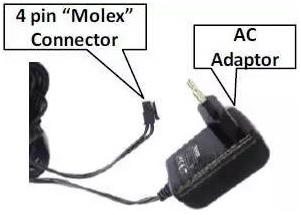

d，连接AC电源适配器至无线网关面板左侧的4脚的“molex”接头，如下所示：
e， 将网关插入AC电源。
注意：在无线网关是工作的时候，需要注意,为了避免永久的损坏，蜂窝产品，SCC标签都不可以靠近网关的紧密周围（小于20厘米）
注意：无线网关有有限的闪电保护，是用户的责任来在天线安装浪涌保护，和靠近网关单元的闪电保护。

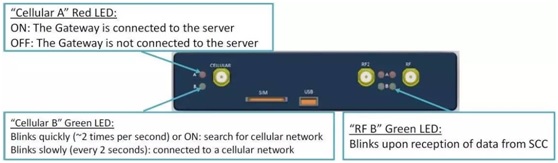

f，网关有内置的SiM卡。一旦上电，网关会自动地连接至两个SCC单元和蜂窝网络。一旦成功地连接，预计在1分钟之内会看到如下的LED指示：
蜂窝A（红色LED）:开启
蜂窝B（绿色LED）:慢闪（约每两秒钟）
“蜂窝A”红色LED
开启：网关连至了服务器
关闭：网关未连至服务器
“蜂窝B”绿色LED
快闪（每秒约两次）或开启：搜索蜂窝网络
慢闪（每两秒钟）：连接至了一个蜂窝网
“RF B”绿色LED
一旦从SCC收到数据的闪烁
4，在Sol Chip网站上激活你的帐户
A，在你的电脑/移动端，进入http://solchip.growos.com/

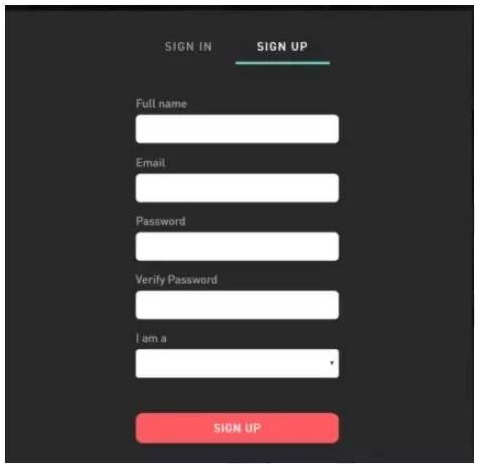

B，登陆来创建你的帐户；使用此包所提供的用户激活码至传感器可视化服务。
C，进入http://solchip.growos.com/来输入你的邮件和密码。
D，选择你的传感器农田来可视化你的传感器
五，工作
不间断工作
此系统的工作基本上是无缝的，一旦每样东西都互连了，每个SCC每30分钟自动读取其传感器，且立刻上载它们的数据至Sol Chip网站。此数据是存储在网站的，且用户可获得。
传感器可视化服务

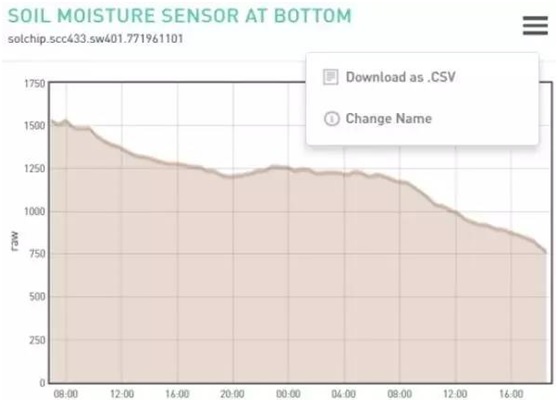

下图是一个土壤水份传感器图的一个举例

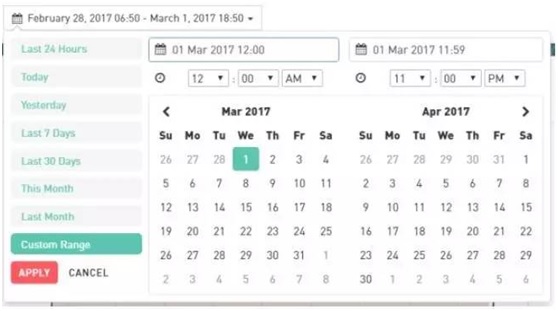

通过点击日期,用户可以设置观测历史数据的时间图，且垂直缩放（更短的时间->更大的时间解析度）。
另外，通过点击想要的图的菜单键,用户可以存储显示了的信息成为一个.CSV文件。
用户可以设置从每个传感器所读取值的门限水平。这些值将会触发报警-一旦穿过，一个邮件将会发送至用户的邮件帐号（就是用户名）
六，故障检修
请注意每一个SCC系统包作为一个系统在发货前是完全测试过的。如果你有发现问题的话，请识别出你观察到的下面列表的指示，照着这相关的问题解决步骤。
A，现象:“蜂窝A”红色LED在网关是关闭的
潜在原因:网关未连接至服务器
解决步骤: 1，确保网关是连接了蜂窝网络（见下面第2步）
2，假设网关是连接至了蜂窝网络，通过断开电源接头和再次连接来重启网关，且等待1分钟。
3，从你的电脑/移动端浏览http://solchip.growos.com.确保网站没有临时关闭。
4，假如上述都不能解决问题，请联系南频获得支持。
B, 现象:“蜂窝B”绿色LED在网关快闪（约每秒两次），或常亮；
潜在原因:网关在搜索网络
解决步骤: 1，确保你的移动设备有适当的蜂窝覆盖。假如没有可用网络的话，改变网关的位置，放置至一个适当覆盖的位置。
2，注意,假如你发现一个蜂窝信号在你的移动端,这或许是网关中的SiM卡是配置成了漫游到一个不同的网络。
3，假如上述仍不能解决问题，请联系南频获得支持。
C, 现象:在网关是连至服务器的时候,未采集到传感器数据
潜在原因:网关的问题；在SCC和网关之间没有通信；传感器未适当连接SCC标签；SCC内部能量存储是耗尽了的；SCC是失效的。
解决步骤: 按照下面的顺序来进行。在每一个步骤之后，检查问题是否仍然存在。
1， 通过按照上面的A，B步骤确保网关是运转的
2，用一个磁铁（见下面）来执行手动地激活SCC标签。观看“RF B”绿色LED-它一旦从SCC收到数据就会闪烁一次。
3，假如磁铁一旦通过就有LED闪的话，SCC，网关和它们之间的RF通信是没有问题的-现在就检查传感器的接头是适当拧紧的，传感器外观视觉看起来没有损坏。
假如一旦磁铁通过,“RF B”的绿色LED并没有闪烁，继续按如下做：
4, 检查在SCC和网关上的433MHZ天线。确保接头是适当地紧固且未损坏，且两天线都是垂直的，尝试用磁铁的通过来激活SCC。
5，检查SCC和网关之间是否有金属或其它阻挡；尝试用磁铁通过来激活SCC。
6，将SCC靠近网关;尝试用磁铁的通过来激活SCC。
7，SCC内部能量存储可能耗尽了-断开传感器,反而用SCC充电器来连上；充电SCC六小时。断开SCC充电器且再次连接传感器。尝试用磁铁的通过来激话SCC。
8，如果上述都不能解决问题,请联系南频深圳。
七，手动强制一个SCC的传输
假如你想要从传感器得到立刻的反应，使用磁铁来像如下激话SCC：

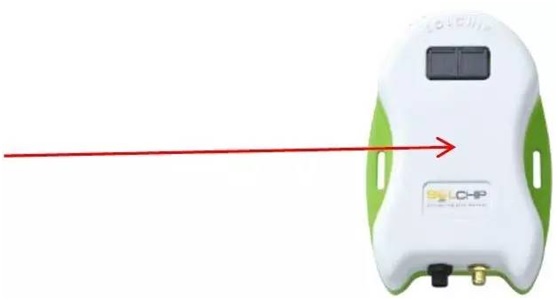

1，将磁铁靠近SCC的这个地方
2，位于无线网关面板的“RF B”（绿色）LED会闪烁一次。
3，数秒内你将看见在网站上的传输。
八，注意
请你自己熟悉下面的重要安全相关的提示：
1，小心地拆包演示套件。当拆包装时，须小心来避免跌落。
2，在操作SCC的输出端口时，必须非常小心。传感器接头脚是连接至内部能量存储的输出，它有约3.3V的电势。短路这个端口会在损坏内部电路时,快速地放电内部可充电电池。
3，在无线网关是工作的时候，为了避免永久的损坏,需注意不论蜂窝产品，还是SCC标签都不能靠近网关的紧接周边（小于20厘米）。
4，无线网关具备有限的闪电保护，是用户的责任来安装浪涌保护在天线，靠近网关单元的闪电保护。
5，SCC-433包含了一个可充电电池。不论何时在此产品运输时，需遵循运输公司的运输限制。
6，不要打开此包的任何元件。由于打开元器件导致的任损坏不属于Sol Chip的责任。
