南频-产品介绍-eyRF-S12(12GHz数字频率合成器,用于FMCW雷达)

一, 简介

基于一个全数字的锁相环,eyRF-S12产生了一个非常稳定的频率调制的信号,范围在12Ghz至12.5Ghz,可以通过一个SPI界面被配置
快速且线性的线性调频是高精度定位的根基
线性调频的持续时间是可调的,从0.1毫秒至10毫秒,调制频率是可编程的,至500mhz,20位的精度.
振荡器的频率特性的一个集成的软件控制测量，触发了一个线性化，使得高的线性频率增加变得可能
相位噪声和调制速度可以用两点调制和一个可标称的环滤波器的帮助来优化
除此之外，一个FSK调制使能了两个雷达系统之间的数据交换

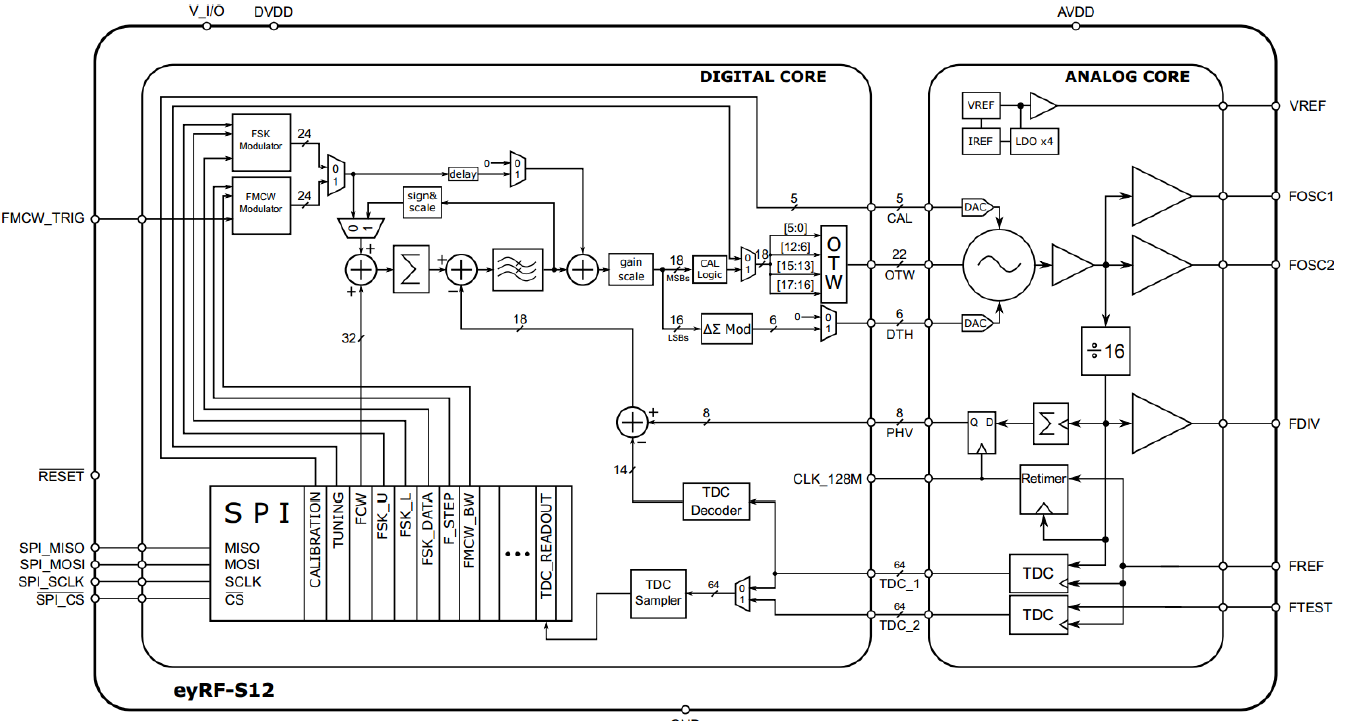

二, 特性

1, 可编程的环滤波器
2, FMCW斜坡发生:500Mhz带宽
3, FSK调制器
4, 两点调制机制
5, 校正算法,用于FMCW斜坡线性化
6, 集成了12Ghz的振荡器
7, 通过集成的时间-数字转换器的延迟测量

三, 封装

QFN40,5*5mm

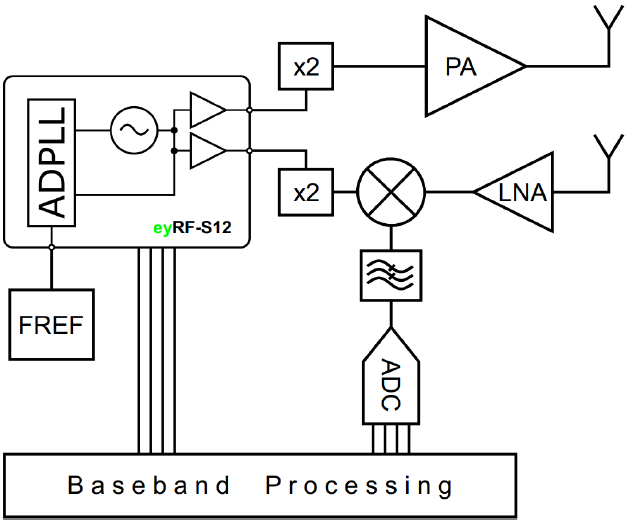

四,应用

1,近距离雷达定位

2,对象跟踪

3,工业自动化

4,工业4.0

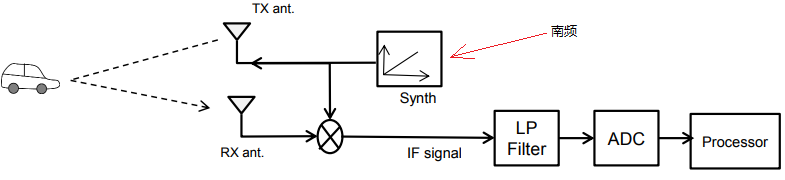

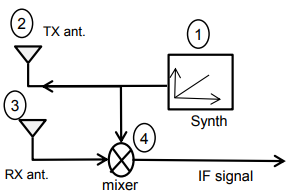

雷达工作原理:

1,合成器生成一个线性调频脉冲
2,该线性调频脉冲由发射天线（TX 天线）发射
3,物体(汽车)对该线性调频脉冲的反射生成一个由接收天线（RX 天线）捕捉的反射线性调频脉冲
4,“混频器”将 RX 和 TX 信号合并到一起，生成一个中频 (IF) 信号
