新品:直流电源总线数据传输模块DW-2MDC1

DWiN Tech

安全操作指南
为确保设备可靠使用及人员的安全，在安装、使用和维护时，请遵守以下事项：

· 禁止改变原设计
禁止对本产品的机械和电器设计更改或增添任何部件。否则，生产厂家对由此所带来的危害性结果不负责任

· 非专业人士未经许可，不要私自维修，以免发生意外事故或加重设备的损坏程度。

· 不要将任何化学品或液体洒在设备上或其附近。

1, 产品介绍

1.1 产品概述

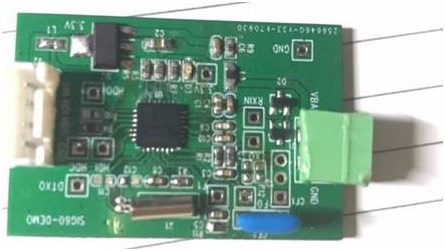

本产品DW-2MDC1是一款直流电源总线数据传输模块，实现UART数据在直流电源线上传输。

1.2 功能特点

◆ 载波是6.5Mhz

◆ 数据速率是19.6Kbps

◆ 支持UART TTL 电平输入

◆ 支持电力线/电池线传输

◆ 内置软件固定设置,无需额外编程配置

1.3 规格参数

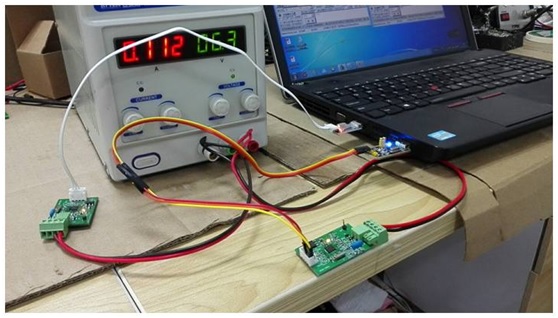

1.4 系统连接示意图

1.5 应用以及优势
1.5.1 BMS电池管理
1.5.2 卡车车头和车尾的通信: 节省线缆, 半导体比铜线便宜
1.5.3 工业机械, 叉车, 挖掘机通信: 节省线束, 提升可靠性
1.5.4 汽车, 跑车: 减少线束, 提升安全, 减少重量
1.5.5 飞机: 烟雾报警器, 后座娱乐系统, 减少线束, 提升可靠性, 减少重量
1.5.6 国防火箭: 传感器通信, 减少飞行器的重量
1.5.7 煤矿通信: 减少线束, 提升安全
1.5.8 货车: 电力线摄像机
1.5.9 白电, 中央空调

2, 硬件说明

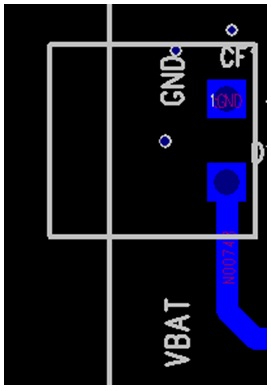

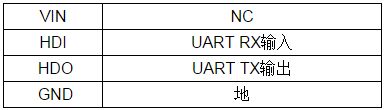

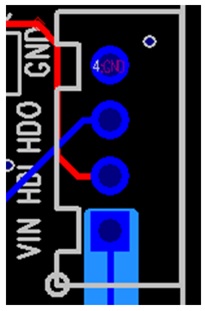

2.1 输入接口描述
