南频-白皮书-汽车漏水

白皮书-用智能无源传感器在汽车漏水检测

一, 总览

RFMicron的水份检测技术解决了汽车行业面临的最严重的保修问题一漏水。不管车厂在设计,生产和工程中提供积极的努力来解决此问题,换句话说,每台成品车遭受一个详尽的淋水和成本高昂的手工检查,无数的带泄漏的汽车继续从生产线漏出到终端车主中。RFmicron的被动的,无线的放在金属上的水份传感器能可靠地检测漏水,这在目前的手工检查技术下通常是被忽略了的,这会导致极大的成本节约给车厂。

二, 优势

1,在工厂测试的时候,无线地,且精密地检测漏水

2,射频能量采集技术,革除了电池的需要

3,能在恶劣的金属化的汽车底座环境下工作

4,快速检测水泄漏和告警问题给职员

5,可靠地检测0.2毫升的水,在某些环境下可以到0.05毫升

6,自动归档事件数据分析目的

7,低成本,可升级,布局容易

8,自带粘性的水份传感器,快速地粘附在底盘

三,问题:漏水

车内漏水反映了差的汽车质量,产生了严重的消费者不满。污迹,臭味,发霉,电子损坏,生锈导致的结构问题,这些只是源于漏水的几个问题而已。鉴于竞争如此激烈的汽车行业,漏水进入汽车能对车厂的名誉造成不可修复的损害.

窗户密封,挡风雨条,体干是工厂漏水的主要原因。目前的手工检查技术是昂贵的,劳动密集型的,容易出错的,当遗漏检查会造成相当可观的责任问题。例如,最近的一次召回的19000台漏水车的预计返工成本是900万美元,保守估计每台车花费500美元用于保修下的检查和维修。让问题变得更糟,混合动力车和电动车的生产扩大,传统的手工漏水检测变得更加困难,由于漏水导致的危险变得更加严重。不用说,一个新的漏水检查方法减少了测试时间和误差,这对于车厂和消费者是有益的。

一个新的漏水检测方案带有极大的挑战。它必须可靠且在生产线上容易安装。它也必须能快速地检测和在汽车的淋水中精准找出漏水,警报职员问题所在,且自动地归档事件,用于品质跟踪和趋势的目的。它必须同时从运作和资本开销的角度低成本给车厂,因为电动和混合动力车有更多的电池和相关联的在底座仓里半封密的电子,它们必须和单元遮挡,一个无线传感器方案能遥控地检测漏水是确保汽车品质控制的完美方案

四,RFmicron的金属上的水份传感器

RFmicron的无源的,无线的在金属上品质控制(QC)漏水传感器,使得汽车制造商在难以检查到的位置,具备可靠地检测0.2毫升的水的能力(非常小的水滴),甚至在某些场景下可以达至0.05毫升。这个通常在传统的手工检查技术下是遗漏掉的。RFmicron的方案包含了一个自粘的水份传感器标签,快速地粘附到一个汽车底盘,和一个固定的或手持的传感器读卡器。一个自动化的,低成本的,可升级的漏水检测现在可以由RFmicron的金属上的品控漏水传感器方案而提供了。

一个全功能的无线,无源金属上的漏水传感器只由一个 magnus智能无源芯片(集成电路),连接到一个特殊设计的天线和背部粘胶构成,使得它低成本和容易安装。Magnus IC包含了射频能量采集来驱动感应和通信电路,革除了电池的需要。通信是基于开放的行业标准UHF RFID协议ISO18000-6C,通常叫做GEN 2

导入一个无线传感器方案其中的最大挑战之一就是汽车是高度金属化的环境,使得无线通信和感应变得困难。但是,RFmicron芯片包含了带专利的变色龙技术(本公众号www_dwintech_com 17年02月03日发布之白皮书),在一个汽车底盘的困难的金属环境给水份方便了感应,且优化了射频通信。变色龙引擎自动地适应来保持芯片电子地和天线匹配。当水份出现的时候,需要调整的量就会变化,这就允许了水份的检测。

五,水份传感器标签的放置

标签的放置需要根据每款车的平台进行客制化,分配给一台车平台的标签放置和标签的数量受到车大小,底座,历史数据,漏水的严重程度,漏水的采集点,以及传感器和读卡器的通信而影响。一旦确定了放置之后,每个位置会安排一个标签位置号。标签位置号就存储到芯片内的存储器。例如,前左地板的标签可以命名为“FLF”(Front Left Floor),被委派为标签位置1. 从那开始,在所有的FLF标签上都会被安排一个标签值“1”

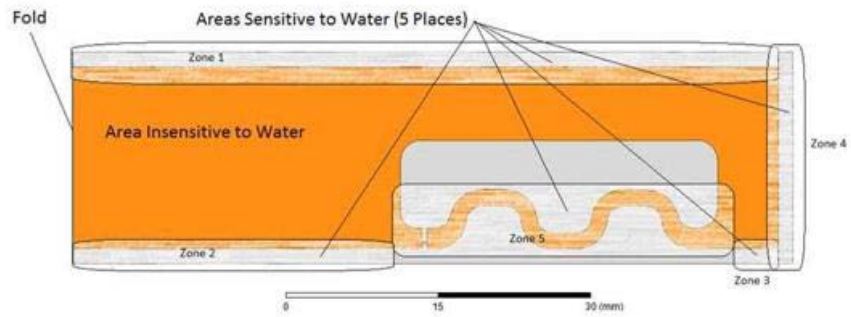

如上图所示,RFmicron的QC漏水传感器能在多个边检测到水,所以,靠近车内的水容易采集的位置,可以优化标签的放置和朝向用来确保检测。另外,一个“尾巴”可以添加,用来靠毛细作用带走来自难以放置标签的位置的水。

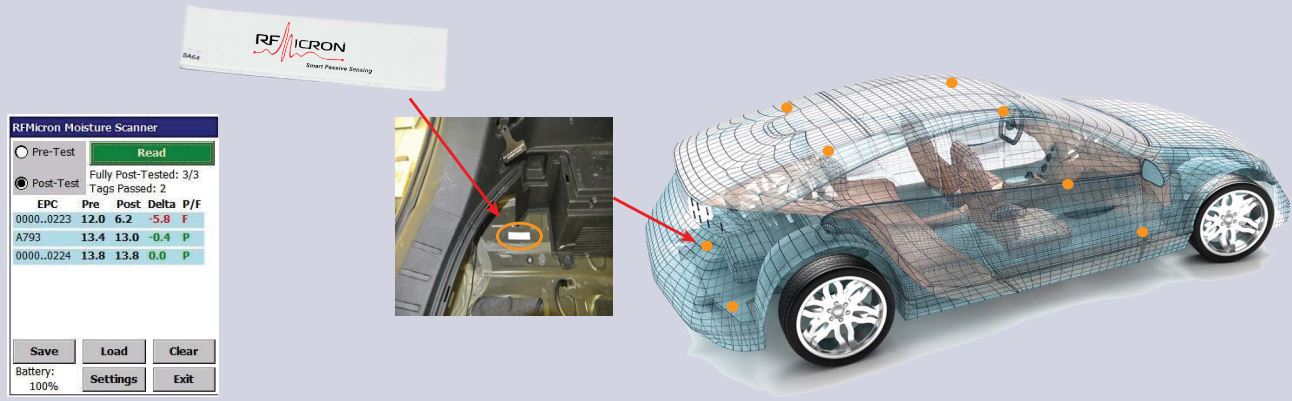

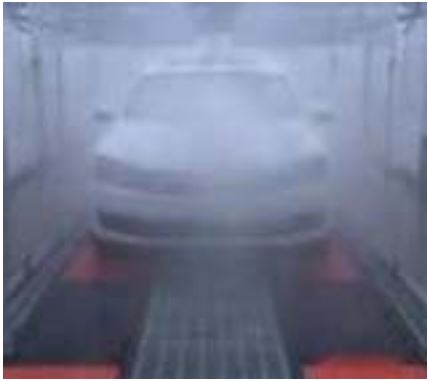

RFmicron的水份传感器方案是容易集成到汽车制造流程中的,因为自带粘性的QC传感器标签能快速粘附到车内的预先确定的漏水位置。漏水测试是在淋水测试之前和之后通过读取所有的传感器来完成的。之前和之后的测得数据进行对比,两次测试之间巨大的差异就指出了0.2毫升那么小的水份的出现(有些场合可以至0.05毫升)在车内的某点,然后做标识用于返工。

六,最近的来自汽车生产线的“现实世界”的测试结果

RFmicron的无线在金属上的水份传感器方案已经进行了在车厂布局成千的标签的数月的测试。这些测试证明了RFmicron的方案是高度可靠的,产生检测非常小水泄漏的能力,这通常是手工检测方法下未测试的。

七,总结

RFmicron的新的低成本,无源的无线水份传感器使能了一个更可靠的汽车品质控制漏水测试能力。RFmicron的在金属上的QC漏水水份传感器标签提供了当下手工方式易出错的漏水测试过程的替代,RFmicron的水份传感器标签放置在已知的易倾向于漏水的位置,产生了探测漏水的的能力,这是不能被当今的手工视觉检查方式所探测或监测到。

漏水的汽车从工厂漏水测试逃离,对车厂关于维修成本是昂贵的,和反映了差的总体汽车品质,导致车厂的名誉和品牌受损。RFmicron的技术提供了一个低价和可升级的方案,使得自动漏水检测成为可能。

WP004F12 June 2016: Automotive Water Intrusion Detection with Smart Passive Sensors


技术原理:读卡器端无线给电,传感器采集这个来自远端(约10米)读卡器的RF能量,产生电能,传感器开始工作,传感器返回ID号和温度(水分,压力,接近,温度...)数据给读卡器


RFMicron料号清单:

1, Magnus-S3 温度传感器芯片
2, Magnus-S2 湿度传感器芯片
3, RFM3200 温度标签(环境和材料)

4, RFM3250 温度标签(恶劣环境)

5, RFM2100 湿度标签(环境和材料)

6, RFM2110 湿度标签(汽车,飞机)

7, RFM2120 湿度标签(医疗)

8, 压力和接近传感器
9, RFM5104-A 无线预见性维护系统
10, RFM5101-A 湿度和温度传感器开发套件
11,RFM5102-A 湿度和温度传感器开发套件
12, RFM5103-A 物联网开发平台
13, RFM5105-A 无线失禁管理系统
14, RFM5106-A 汽车漏水检测套件
