应用笔记-AN-110:寿命测试

一, 范围

不同的失效模式会导致Co传感器的灵敏度丢失。这些失效模式包括: 连接断开,短路, 由于枯竭或者泄漏导致电解液丢失.但是使用下面的测试电路和治疗方案就可以知道这样的一个失效.

二, 注意

1, 这个技术不能检测由于气体扩散孔被堵住而导致的响应丢失,比如凝结的水,灰尘.这个测试也不能测量任何CO浓度的传感器相关的性能或者响应。对于生命威胁的使用场合,除用已知的CO浓度来检查传感器的响应之外没有替换的方法.

2, 此应用手册用来指导设计师用于家庭CO检测器基于UL2034开发一个”管理电路”: 单一或者多个站点的一氧化碳报警器的安全的标准,这个信息也适用于所有我们公司其他的传感器.

3,电子自测方法不能由于缺乏气体的扩散,当灰尘或者水滴覆盖在进气孔时用于检测对于CO的响应损失.之外,轻微的CO灵敏度丢失也不能通过这个自检方法检测出来.


三, 通用的自测步骤

1, 从报警电路暂时隔离传感器,自测才能进行,而不会触发报警

2, 施加一个负10到负50mV的方波脉冲给参考电极(或者C-R短路在一起的电极,如果使用两电极模式的话),大概持续10-50毫秒.这就会产生一个+10到50mV的有效的偏置偏移到工作电极,如左边的图.

3,测量输出电压的偏移.图右边给出了这个脉冲下,通用化的输出.脉冲应该设计成产生一个"信号"仿真暴露在500-1000PPM的CO.假如传感器正常的话,传感器电流会尖峰和平地,然后当脉冲拿走之后,迅速恢复到基准


4, 自测完成之后,重新连接传感器输出到报警电路.任何脉冲施加了的残余电流都会释放掉

四, 典型的“合格”和"不合格"传感器的数据

下面显示了50ms的脉冲给一个合格的传感器和干枯的传感器(CO灵敏度降低50%以上)

注意:在这里的值和标准只是举例而已,更多的传感器数量采集的数据可以提供统计上更好的指导.

1, 合格传感器: 10ms以内,电压增加至1.5-2V,而且相当稳定.当偏置回到0的时候,由于电容"充电",由于在偏置脉冲期间施加的电压,会有少许的过激.幅度取决于mV和脉冲持续的时间.


2,不合格的传感器-低灵敏度

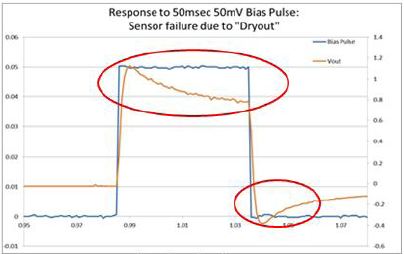

v输出偏移下跌到~1V(10uA)且不稳定,当偏置回到0的时候, 带很强的过冲且超过基准线.在这个例子中, 在50mV脉冲时输出偏移小于1V,表示传感器坏了.


五, 自测标准

1, 合格:大约脉冲从传感器移走后1-2秒,传感器的输出应该掉下至2-7.5uA的范围(预计的CO在1000PPM的常规输出).假如信号在这个窗口,就可以判定CO传感器的灵敏度正常(请参考上图对于电压输出的样子对应于一个合格的传感器).

2, 不合格(低或没有输出):在测试的时间,假如传感器的输出是小于2uA,传感器就坏了;要么是由于干枯(长期在高温工作和低湿工作,或者漏液了);或者传感器的电极的连接效果不好.

3, 不合格(高输出):假如信号是正的电压,没有往基准线方向下跌,传感器就短路了,或者传感器的某个电极连接不好。

注意:取决于用户的电路设计,自测的因素比如脉冲电压,周期,测量时间,和可以接受的电压范围在确定的测量时间都会变化.那么,就建议用用户的电路做实验用于微调这些自测的因子.英文版pdf下载(最新版201609)

料号清单:

1, 一氧化碳 3SP_CO_1000, 贴片&插针封装, 20*20*4.88mm
2, 二氧化氮 3SP_NO2_20, 贴片&插针封装, 20*20*3.98mm
3, 硫化氢 3SP_H2S_50, 贴片&插针封装, 20*20*3.98mm
4, 二氧化硫 3SP_SO2_20, 贴片&插针封装, 20*20*3.98mm
5, 酒精浓度 3SP_ethanol_1000, 贴片&插针封装, 20*20*3.98mm
6, 臭氧 3SP_O3_20, 贴片&插针封装, 20*20*3.98mm
7, 多合一IAQ_100, 室内空气质量监测, 定性分析, 贴片&插针封装, 20*20*3.77
8, 多合一RESP_IRR_20, 人体呼吸有害气体监测, 定性分析, 贴片&插针封装, 20*20*3.77
9, 数字CO模块IOT_CO_1000, 数字输出, 内置校正算法, 即插即用, 44.5 x 20.8 x 8.9 mm

应用:

1,住宅和商业建筑CO监控
2,工业监控
3,通风排气控制
4,娱乐车和轮船CO监控
5,室内空气质量
6,室外空气质量
