Switchgear Sensor Placement: RFM5107 SENSOR PLACEMENT GUIDE
图1: 温度标志
A,应用
1,低压开关柜
2,中压开关柜
3, UPS电池槽
4,配电母线
5,重要的断路器
B,主要性能
1,提升工人安全
2,标记失效的设备
3,减少停电时间
4,无线抗金属传感器
5,免电池
6,免维护

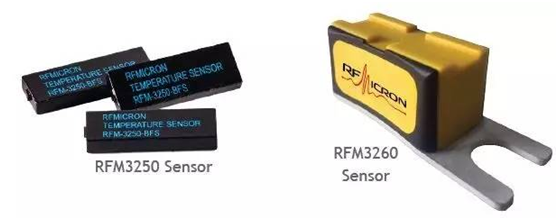

图2: 两款无源(无电池), 无线温度RFiD传感器
一,注意
请遵循所有相关的安全条例，只有合格的和适当培训的工作人员才可以尝试开关柜或类似设备的任何使用。永远不要在一个通电的系统上工作或安装设备。一直记得在尝试任何工作之前切断电源。使用一个合适的额定电压感应设备,来确定设备是完全切断电源的。在重新上电之前，替换所有的元器件，面板或外壳。电气配电装置携带了严重受伤或死亡的风险。
二,介绍
电力配电开关柜实现了在更广的配电网络内，在变电站和远程站点,电力的走线和开关切换。开关柜也在工厂和大的商业建筑有布局。由于电力负载随季节，日期时间而变化。开关柜会遭受热同期，这会导致随时间出现的连接松开。开关柜也会遭受季节相关的应力。假如电弧触发了大规模的电流,来保护维护人员不受伤害，且保护设备不会出现灾难性的故障,热监控和周期的维护是需要的.

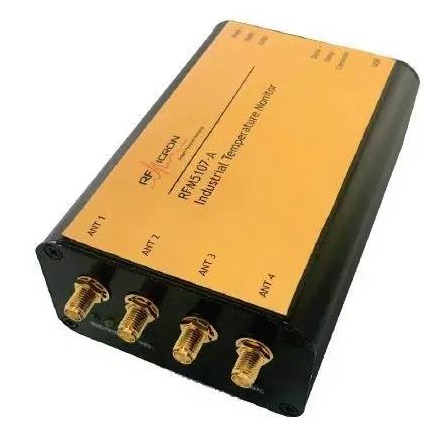

图3: RFM5107固定式读写器用于开关柜传感器
三,内容
1， 开关柜构造
2，温度感应目的
3，给开关柜的传感器
4，传感器放置选项
5，天线摆放
6，读卡器放置和线材走线
7，关于更多的信息请见

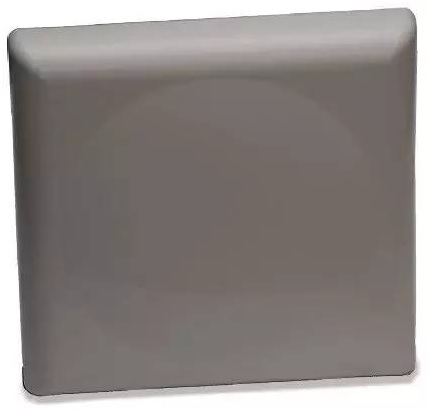

图4: 适合于摆放在开关柜壳体内部的天线
1，开关柜构造
电通常从上部分进入全尺寸的开关柜。母线携带主电源供给上面部分，使得多个柜子之间相互地连接。邻近的柜子母线是用螺母和螺钉连接的。这个同样的螺钉螺母系统是用来连接主母线到主电力给馈电触头。可移动的接触头组件连接上供电部分至下电缆部分。
可移动的接触头通常位于一个全尺寸开关柜的中间部分。触头可以被拿走来断电下面部份，线材走线从柜子出电。
下面的部分可以包含数种类型设备，包括电流变换器，变压器和线材连接点。电源通常是从这下面的部分从开关柜走线出来的。
一个低压柜子通常位于大的开头关柜的顶部。低压命名和低压开关柜是不一样定义的。在这样的情况下，低压指定了一个面积就是常规电子设备能被安装的，用来对开关柜的监控和管理。读写器和任何的开关柜温度监控系统的显示都应该安装在开关柜的这个低压部分。
低压配电处理从600V至大约1000伏的电源，由于其“相对的”低电压，低压配电柜是经常是封装在一个比中压电柜小的壳体，用其相对高的电源水平。功能元件是类似的，但是设备的布局和元件的物理尺寸是不同的。一个可替代的低压开关柜配置的举例是Ring Main Unit（环网柜），它提供了一个供电分线点(tap-off point?)给适度尺寸的工厂和建筑。在环网柜中，其核心器件是线头和其附带的元件。这些元件会遭受类似的问题如热循环，风化作用，和其它的随着时间的机械松开问题。低压开关柜的温度监控交付了设备的条件及安全的基础信息。
视频: Eaton FMX Metal enclosed fixed switchgear
2，温度感应目的
由于电气负载的上升和下降电流的热负载将变化。当负载不平衡到达一个不可接受的水平，不同元件的持续的监控能指示出近似的功率水平。当可再生能源继续或离线,开关柜母线的热监控也能报警操作员功率平衡在什么时候切换。在对单一电路的电源需求是在常规的和预计的范围之外的时候,在下方部分监控单一的线连接能报警团队.
在每一个带帽螺栓的母线单元的松动的机械连结是危险的。监控的重要位置是将电引入柜子的主母线，这些母线连接至固定的触头供给，携带电源至柜子的中间部分。
触头损耗和恶化是一个现实。触头使用的周期越多，更加容易损耗。将传感器放在触头的移动位置可以报警给团队，什么时候触头达到了触头应该更换的点。不时地，当触头未完全使用时，其温度会增加。正常的，这样的情况可以通过在单元重新架上触头来修正。但是只有在维护团队是知悉这个失效的表现才可以。温度监控提供了设备状态的基础信息。
3，用于开关柜的传感器
图5: RFM3250结实的温度传感器
RFM3250是一个结实的陶瓷温度传感器，它带一个背部粘胶。此传感器的放置是通过移走保护衬垫，且压此传感器到一个金属表面来完成的。RFM3250不是设计用来在除非放置于一个干净的金属表面而工作的。请避免摆放传感器的长边形直接对着其它金属对象；这会降低传感器的读取距离。
图6: RFM3260耳状装配的温度传感器
RFM3260是一个耳状装配的温度传感器，通常是用一个螺钉和螺母来装配的。新的装配孔可能需要在母线上钻孔，或者需要拧松现存的螺钉和螺母。如果没有螺钉的话,RFM3260也可以用带子捆传感器在一个大的对象上。RFM3260在设计中包含了一个热转换金属片。没有特别需要放在一个金属对象，但是它会提升读取范围性能。
4，传感器摆放选项
使用螺钉和螺母在母线上放置传感器是很平常的。可以使用现有的螺钉和螺母，需要的话,或者可以钻一个新孔。如果倾向于不接触现有的螺钉和螺母，或不想钻一个新的装配孔，则可以用捆扎系统。RFM3260传感器是倾向于用在母线监控，假如传感器可以在上面的母线腔可靠读取的话，但是可以用尺寸更小的RFM3250
图7: RFM3260温度传感器安装在母线上
更小尺寸的RFM3250陶瓷传感器优先用于触头监控。一个柔韧的带可以用做长期的传感器装配。RFM3250可以使用背部粘胶来安装用于短期装配在可移动的触头板上。一个RFM3250也可以使用一个柔韧的带装配在触头固定的部分用于长期的使用。

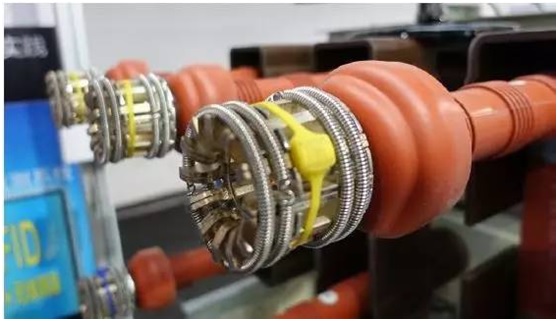

图8:RFM3250温度传感器安装在移动的触头片上
对于线头连接点, 可以使用RFM3250或者RFM3260传感器。对于新的安装，在此应用中,倾向于使用RFM3260，因为它可以使用同样的螺钉来做耳状安装，保持住线装配。对于过往设备的安装，进入至开关柜子的下面部分是困难的。松开和重新固紧RFM3260的连接螺钉也是有挑战的。对于已经安装的过往产品，则倾向于使用小尺寸的RFM3250. 如果RFM3250传感器是安装在通常是一个“垂直的”面来监测线连接,请适当地清洁这个安装表面。

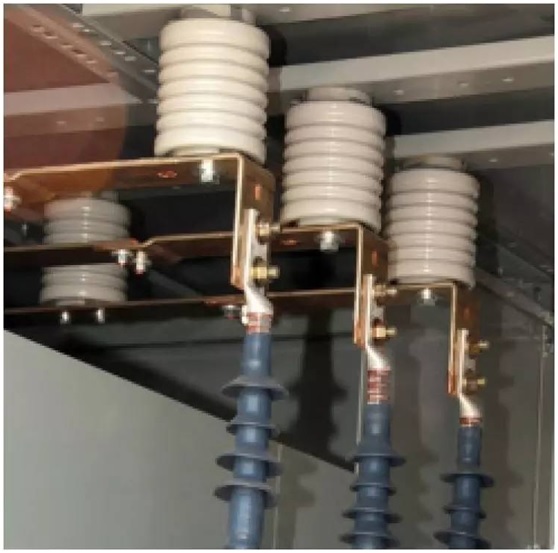

图9:耳状安装的RFM3260传感器推荐给新的安装线连接点，小尺寸的RFM3250推荐给已往的事前安装开关柜，其进入是有限的
在某些情况下，在过往的开关柜安装一个监控系统,可能需要产生一个大的面板开口，来提供足够的进入，用于传感器安装。
5，天线摆放
放置在开关柜上面隔间的一个无线可以位于隔间的底部，或侧面。假如天线置于柜子的侧面，天线应该放在大约传感器的高度水平。

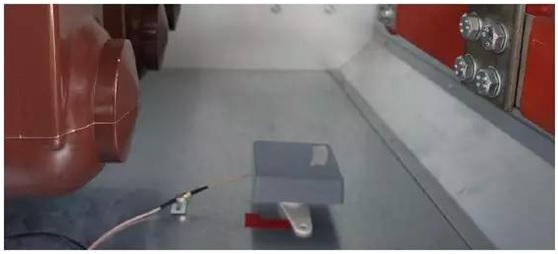

图10:摆放在上方的母线腔的天线,可以装配在腔侧面的地面。
放置在柜子的可移动触头舱里的一个天线，应该放在触头的高度水平，且靠近舱的尾部。

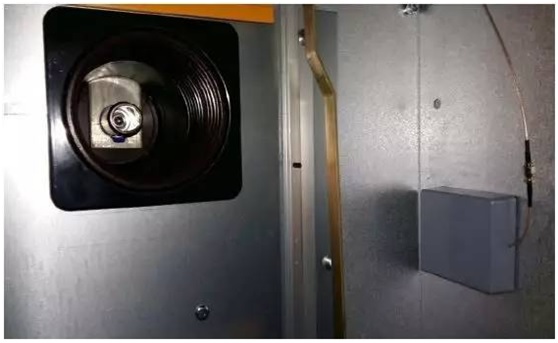

图11:安装在可移动触头腔的天线是位于触头的高度水平。
放置在柜子下面的室的天线应该在室侧面，位于和传感器同样的高度水平。
6，读写器的摆放和走线
读写器应该放在开关柜的低压舱。当可能的情况下，无线电缆可以通过在柜子结构中先前存在的孔和开口来通过。可以钻新孔来使得其进入到邻近的舱。

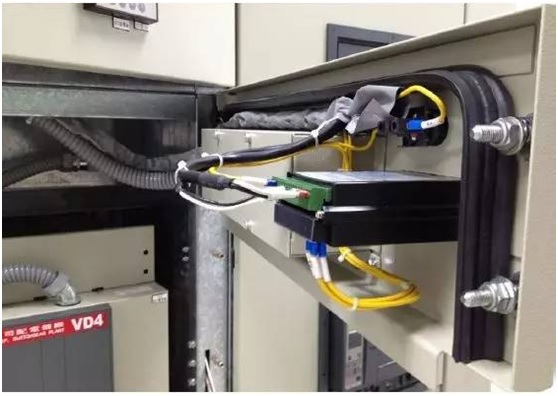

图12:对于读卡器的安装和显示,推荐安装在上面的低压室
7，更多的信息
7.1 PB015 - RFM5106 Switchgear Temperature Monitoring System Product Brochure
7.2 IN014 - RFM5106 Switchgear Temperature Monitoring System User Guide
技术原理:读写器端无线给电,传感器采集这个来自远端(约10米+,取决于天线功率)读卡器的RF能量,产生电能,传感器开始工作,传感器返回iD号和温度(水份,压力,接近,湿度,气体...)数据给读卡器
RFMicron传感器标签料号清单:
1, RFM3200 温度标签(环境和材料,冷链)
2, RFM3250 温度标签(恶劣环境比如数据中心,马达,电力线...抗金属,畅销)本案
3, RFM2100 水份,液位,接近,泄露,薄雾标签(环境和材料)
4, RFM2110 水份标签(汽车漏水,飞机,造船厂抗金属,畅销)
5, RFM2120 水份标签(医疗:成人,婴儿尿布)
6, 压力和接近传感器(工业称重,汽车胎压)
7, RFM5101-A 湿度和温度传感器开发套件(7米距离,带水份和温度传感器)
8, RFM5102-A 湿度和温度传感器开发套件(2.5米距离,Windows CE, 带水份和温度传感器）
9, RFM5103-A 爱马仕物联网开发平台(电容LCD触摸屏;CAN总线;I2C, SPI;ZigBee模块;Wi-Fi USB适配器;RS-232;以太网;HDMI;Linux处理器;源代码)
10, RFM5104-A(和RFM5104-B) 无线预见性维护系统(软件;指南;手持机;2.5米距离;75个RFM3250传感器标签)
11,RFM5105-A 无线失禁管理系统(FCC;EU/ETSi;RFM2120传感器标签)
12,RFM5106-A 汽车漏水检测套件快速检测漏水来改善质量和可靠性(手持机;600个RFM2110传感器标签;软件;手册)
13,Magnus-S3 温度传感器芯片
14,Magnus-S2 湿度传感器芯片
15,RFM5116 水份入侵检测系统
16,RFM5107-A开关设备无线温度检测系统(4通道固定式读写器;12个RFM3260传感器标签;6个RFM3250传感器标签;4个天线;软件;手册)本案
