Sensor_EPC_Programming

用户指南-传感器EPC编程指南,将传感器数据链接到对象

Axzon

一, 关键词

1, 水侵入

2, 泄漏检测

3, 预测性维护

4, 软件

5, 传感器ID代码

二, 基本要点

1, ID加速软件

2, 位置绑定到ID

3, 传感器有两个ID

4, EPC速度更快

三, 传感器ID使数据收集更容易

RFMicron的传感器采用智能无源感应™技术来替换电池并降低传感器成本。与传统的物联网传感器相比，RFMicron的传感器可以经济地部署在更多变的位置。

通过更多传感器和更多数据，来跟踪传感器的放置位置非常重要。许多应用场合需要监视特定对象、人员或机器。每个RFMicron传感器都包含两个识别码。

TID - 每个传感器都包含存储在每个传感器内存中的标签标识（TID）编号。TID是固定且唯一的值，无法更改。可以在外部映射TID号以标识特定对象、人员或机器。

EPC - 每个传感器在其存储器中包含EPC（电子产品代码）个性化代码。可以修改EPC值并将其写入传感器以识别特定对象、人或机器。

四, 个性化EPC以获得更快的软件

EPC是RAIN / UHF协议读取器的快速读取值，通常用作传感器的序列号。通过更快地识别传感器，软件程序可以更快地通过一组传感器来进行处理。

EPC可以保存从12位到128位的一系列值。更长的值将需要更长的时间来读取，但更长的值也有助于确保数据可以与单个传感器相关联。RFMicron软件程序中采用了各种EPC数据格式。这些格式将在本文档后面解释。

五, 编程EPC

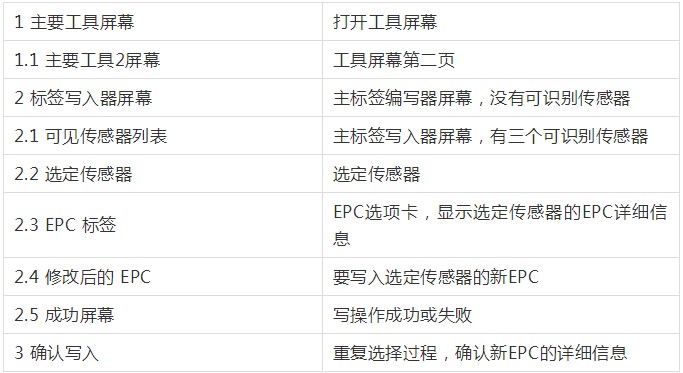

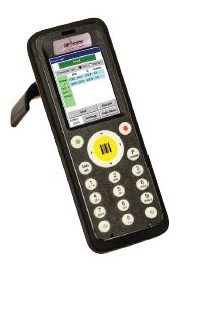

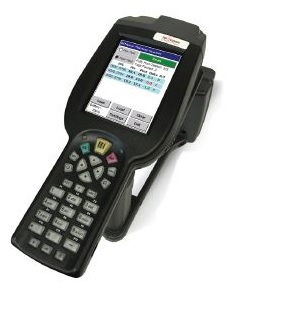

RFM5101 / RFM5102手持式读卡器包含一组支持工具。这些工具可通过屏幕左下角的主Windows®CE START图标访问，开始→程序→RFID→RFID演示。

1, 定位传感器

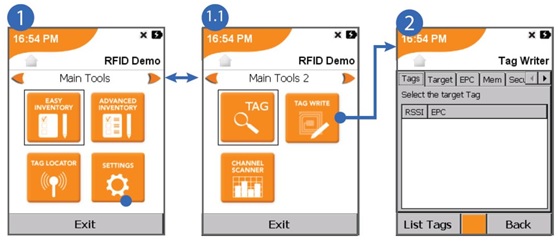

从主工具屏幕的第二页中选择Tag Writer图标。按黄色读卡器按钮或按屏幕底部的列表标签按钮搜索单个传感器。读卡器附近的任何传感器都将显示在屏幕2.1中。单击此列表中的条目可选择该传感器在2.2中进一步互动。

2, 编程新的EPC

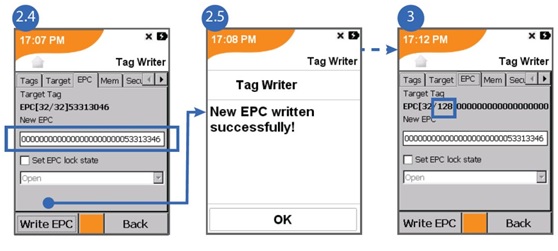

当前EPC的长度紧接在2.3中的当前EPC值之前列出。 EPC选项卡上显示的EPC可以用新数据覆盖，如2.4所示。在屏幕上单击“写入EPC”按钮之前，不会将此数据编程到传感器中。写操作的成功或失败将在写操作之后立即显示，如2.5中所示。写入传感器需要更多功率，这可能会迫使读取器更靠近所选的传感器。EPC写入操作可以重复执行，直到实现正面确认。

请注意：当EPC选项卡上的EPC文本输入框中输入有效的EPC时，编写 EPC将以粗体/黑色文本显示。当写入EPC按钮显示为灰色时，EPC文本输入框中的当前条目被视为无效。可以将多个值长度写入EPC。由于长度为128位（32个十六进制字符）的值是合法的，因此有时可能需要对字符进行计数, 以确定是否遗漏或添加了额外的零。

3, 确认新的EPC

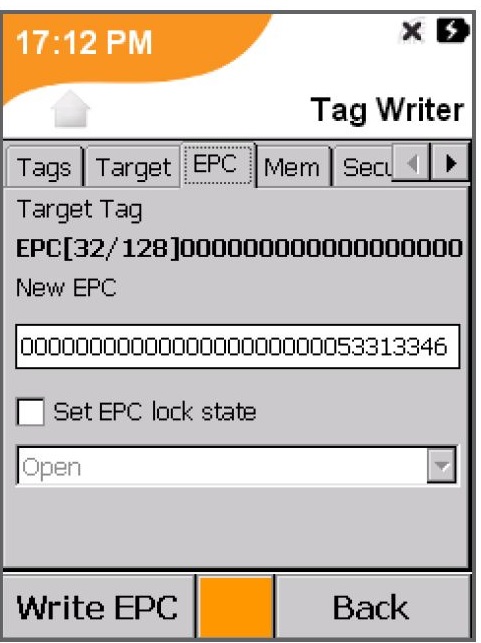

可以通过在“标签”选项卡下重复传感器定位，然后从列表中选择新写入的EPC值来确认新写入的EPC值。请注意3.0中新报告的128位长度。

六, 为开关设备编程传感器EPCs

RFM5117开关设备软件需要128位的EPC格式。128位相当于32个十六进制字符或16个ASCII字符。软件只能识别64个低阶或低阶的8个ASCII字符。高阶应全为零。为了在开关设备软件中注册传感器时简化数据输入，应将带有前导零的四字符ASCII码编程到传感器的EPC中。这四个ASCII字符可以作为快捷方式输入到开关设备软件的传感器ID输入框中。如果未使用四个ASCII字符，则必须在传感器ID输入框中输入整个128位EPC。

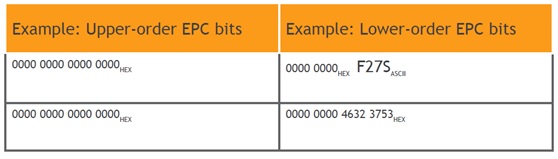

示例: 高阶 EPC bits
示例: 低阶 EPC bits

0000 0000 0000 0000HEX

0000 0000HEX F27SASCII

0000 0000 0000 0000HEX

0000 0000 4632 3753HEX

在将新的EPC写入传感器之前，请在四字符ASCII码的左侧附加所需的零。示例ASCII代码是S03B或F27S等。例如，F27S的ASCII代码将转换为十六进制代码46 32 37 53HEX，然后用24个零填充以创建十六进制格式的32字符EPC代码，即编程到传感器中。 RFMicron建议使用大写字母或数字字符。

七, 预测性维护EPC格式

RFM5104 / 5114预测性维护软件要求EPC格式对于给定的读取器而言是半唯一的。EPC不应该重复用于单个读取器。预测性维护软件可接受任何EPC格式或长度。建议在低阶中使用带有四个ASCII字符的128位EPC，以实现预测性维护和开关设备软件之间的最大兼容性。手持式预测维护软件在手持设备屏幕上显示时可能会截短完整的EPC。
