新品-数字输出的电化学气体传感器

一,优势

1,低功耗-1mW在1分钟的采样
2,快速响应<15秒典型值
3,输出校正了的&温度补偿了的数据
4,简单的数字UART接口
5,内置温湿度传感器
6,十年预计寿命
7,RohS标准
8,小尺寸
9,提供UART到USB适配器
10,质量轻<57克



应用:生命安全;空气质量

二,描述

SPEC Sensors给IoT行业的气体感应提供了一个简单的方法.综合我们的丝印电化学技术和顶尖的电路及算法,使得更容易集成小的,高性能,低功耗的气体传感器到无线,便携式和网络产品.

三,测量性能

1,测量范围:0-1000PPM
2,解析度:0.1PPM
3,零点精度:+/-1PPM
4,测试精度: 读取值的15%
5,重复性:<读取的+/-3%,或者2PPM,二者选其优
6,T90响应时间(步进100PPM): <30秒(典型值15秒)
7,功耗: 1mW在一分钟触发样本;12mW在连续采样5,10,30,60秒周期
8,预期寿命:>5年(在25+/-10C温度;60+/-30%湿度的环境是10年)

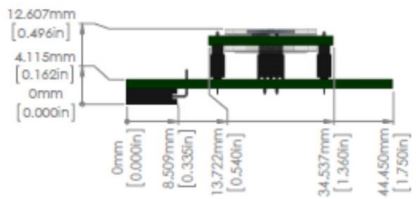

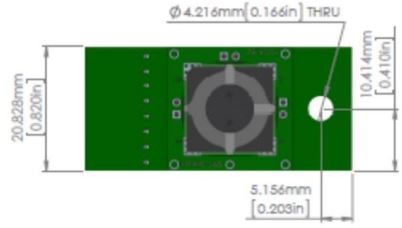

9,机械尺寸44.5*20.8*8.9mm
10,工作温度:-20至40C(间歇工作可以是-30至55C)
11,工作湿度:15至95% (非冷凝的间歇工作可以是0至100%)

四,交叉灵敏度

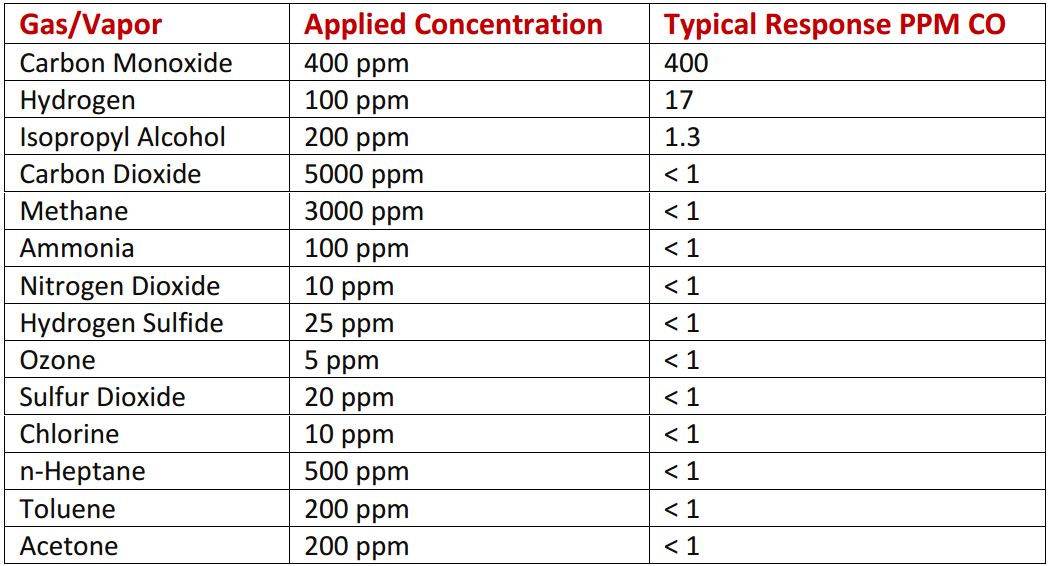

下表显示了通用的潜在干扰气体的相对响应,和数据采集的浓度

(南频:和一氧化碳是1比1的线性输出,而对于其它检测到的自然界的气体则不输出,或者输出很少比如氢气,异丙醇,二氧化碳,甲烷,氨气,二氧化氮,硫化氢,臭氧,二氧化硫,氯气,正庚烷,甲苯,丙酮)



(脚位功能从1到8: N/C;RXD;TXD;N/C; N/C;GND;N/C;V+)

五,快速开始-超级终端的操作

1, 下载和安装一个超级终端,比如Tera Term



2, 通过转接板,连接此模块到USB,到UART桥

3, 连接USB到电脑,安装Silicon Labs?CP210x的USB驱动

4, 确定和模块对应的端口

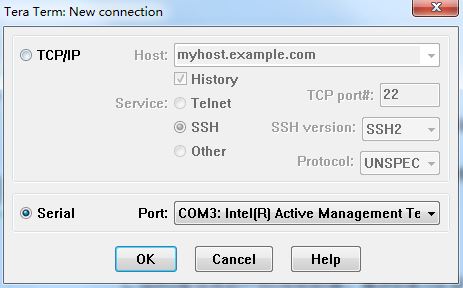

5,?打开超级终端,做如下配置来串口连接模块

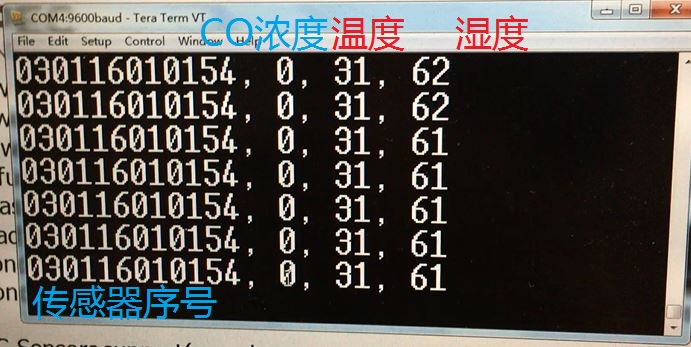

6, 在超级终端窗口,键入命令触发一个测量

六,从没有施加电的情况下,常规的传感器启动


电化学传感器的输出有如图所示的常规的启动曲线图.当上电的时候,其输出快速增加,然后就逐步降低.一旦此过程完成之后,传感器输出会达到最精密和温度.此响应的时间和幅度取决于传感器的种类,和此传感器多久没有上电这两个因素.

为了获得最佳结果,建议模块的供电一直开启. 在两次测量之间,DGS模块自动进入低功耗模式.

七,DGS的工作

1,当DGS是连接到V+和GND的时候:?模块的MCU会自动配置传感器和电路用于操作,输出一个测量,延迟1.5秒之后进入一个低功耗待机模式.当待机的时候,重要的传感器电路是激活的来确保最高的精度用于未来的传感器测量:

2,假如模块是开启且在低功耗模式:任何在UART端口收到的数据会触发一个测试,然后通过UART发送.由于高精度的ADC采样方法,在模块收到一个命令和模块发出一个响应之间会有3.5秒的延迟.紧接着有一个1.5秒的延迟,在之后模块重新进入低功耗待机模式.

3,假如模块收到一个识别命令在5秒之内触发:命令将会被执行,请参考命令库获得更多的命令识别信息

八,简单的命令库

为了执行下列之一的命令,在一个触发的5秒之内,通过UART发送对应的区分大小写的ASCII字符串:

c: 连续数据输出

用户被提示键入测量周期(5,10,30或者60秒)。注意在此模式下,模块在两个测量之间不会进入低功耗待机模式.

r :?复位此模块

这个用来停止连续数据输出.在1.5秒的延迟之后,模块将进入低功耗待机模式

z :?零点用户校正

传感器校正重新计算了,所以模块输出就是0 ppm.

d (default): 恢复工厂校正因子

v (verbose): 啰嗦模式

1, 开启 : 输出显示时多了日期,小时,分钟,秒

2, 关闭 : 默认的



e : EEPROM 输出

存储的模块参数输出来用于诊断目的,比如:

*****************************EEPROM*******************************
User Values
User_ADC_Zero = 65535
User_T_Zero = 65535
User_RH_Zero = 65535
Operation_Mode = 1

九,重要注意事项

所有的传感器都是在一个大气压+/-0.2atm下设计的.因为使用的场景是超出我们控制的,SPEC-Sensors不会保证某个最终产品和应用的性能,继而声称免责.客户应该在自己的条件下测试,来确保传感器适合其应用.

联系南频来讨论可能破坏传感器的性能或者寿命的特殊场景的担心:

1,凝结和水
2,超过一个月的高温工作(>40度)
3,超过三个月的低湿度工作(<15%)
4,持续很长周期的高污染的空气
5,高浓度的粉尘或者煤灰(除非提供了适当的过滤)

十,传感器的存储,处理和焊接

此信息描述了不同的推荐的SPEC Sensors的传感器模块的通用存储,操作和手工焊接的条件.这只适用于SPEC Sensors的规格书里面所描述和保证的.另外,SPEC Sensors的传感器模块不能用于高温焊焊接(回流)或者锡炉,继而不保证.

1, 传感器 & 模块操作

小心操作传感器,采取预防措施,包括但不限于如下:

A,不要施加过度的压力在传感器模块的顶部和底部?

B,可能的话,任何时候和传感器模块接触时, 都触碰PCB的旁边或者衬底?

C,加工的时候, 带微弱的真空压力是可以的,不要在进气孔抽真空?

D,假如密闭的传感器包装开启了,不要使用真空再次密闭或者氮气,不要使用干燥剂再次密闭?

E,不要通过和胶带,重物,仪器或者其它进行直接的接触而堵住进气孔.

F,不要使用硅树脂或者其它保护涂层在传感器或者进气孔的周围

G,操作需要戴无粉静电手套

2, 制造环境

SPEC Sensors推荐制造楼层环境保持在如下控制的状态:

A, 温度范围 :18-26C

B, 湿度范围: 40-60%

C, 气压范围: 1 ± 0.2 大气压?

3, 传感器 &模块的存储条件

密封的, 封装好的器件,自包装密封日起的贮藏寿命时间是12个月,工厂密封的包装基于以下存储条件:

A, 温度 5-25C

B, 湿度 20-80%

C, 气压: 1± 0.2atm

D, 存储时间: 12个月

当从存储条件移动到生产组装环境,在制造之前, 传感器需要允许至少24小时来平衡新环境.

4, 模块的焊接过程

只能够手工焊接.保持焊接洛铁或者焊接工具远离传感器. 不要使用预热温度超过70C.曾经建议在加工的时候, 用散热片来保护传感器.对于本办法没有应用手册.只是用来参考而已.

A, 不要加热传感器超过70度?

B,?用手工或者”周围突”加工方法??
C,?用可能最低共熔温度的焊线合金
D,?用可能最低的烙铁温度
E,?用烙铁在焊盘呈45度角连接主板
F, 烙铁和传感器模块的顶部和底部远离

G, 不能回流焊, 波峰焊, 红外焊接工艺

H,?不要洗已经组装好的板


SPEC Sensors数字输出的电化学气体传感器清单

1,二氧化氮:DGS-NO2?968-037

2,一氧化碳:DGS-CO?968-034

3,臭氧:DGS-O3?968-039

4,硫化氢:DGS-H2S?968-036

5,二氧化硫:DGS-SO2?968-038

6,酒精:DGS-Ethanol?968-035

7,人体呼吸: DGS-RESPiRR?968-041

8,室内空气质量:?DGS-IAQ?968-040


小编个人解读:

此DGS系列8款数字模块的发行极大地减少了客户的开发设计,制造难度和周期,直接和客户的主系统的数字接口对接即可,省去了客户设计运放,ADC,校正,写算法补偿等的工作.尽管SPEC-Sensors在2016年有数字的CO模块,但是并没有其它的7款的发行.

有了这样的模块,可以快速的普及在更多的还未带气体检测的产品领域,比如iOT,空调,空气净化器,工业iOT,大气检测,家用一氧化碳检测仪,手持仪器仪表,家庭AQI检测仪,酒店一氧化碳检测仪...


一氧化碳(本案)3SP_CO_1000成功案例视频,用于手机配件,走到哪儿测试到哪儿

传感器外形图,模拟信号的电流输出,非数字输出



可以直接插拔到手机的背面


另外一种颜色

产品外形图,蓝牙传输, 手机App显示浓度


南频代理的用于便携式蓝牙AQI检测仪的料号清单和优势:

一,SPEC-Sensors牌气体传感器

一氧化碳 3SP_CO_1000(本案);110-109贴片;110-102插针
二氧化氮 3SP_NO2_20; 110-502; 110-501
硫化氢 3SP_H2S_50; 110-304; 110-303
二氧化硫 3SP_SO2_20; 110-602; 110-601
酒精 3SP_ethanol_1000; 110-205; 110-202
臭氧 3SP_O3_20; 110-402; 110-401
室内空气质量 IAQ_100;110-802; 110-801
呼吸空气质量 RESP_IRR_20; 110-902; 110-901
数字模块iOT_CO_1000;968-028
数字开发套件DGSDK(Digital Gas Sensor Development Kit);968-032
模拟模块ULPSM(Ultra Low Power Sensor Module);968-001
一氧化碳10DX-CO-500尺寸13*13mm

二,insight SiP牌BLE模组:(可能是)全球最小尺寸;内置天线;过认证FCC,CE, Bluetooth SIG(QDL),RoHS,IC,TELEC;距离100米;



ISP1302:采用Nordic的蓝牙芯片nRF51822第三代,尺寸8*8*1mm
ISP150701:采用Nordic的蓝牙芯片nRF52832,尺寸8*8*1mm


ISP130301:采用Nordic的蓝牙芯片nRF51822第三代;尺寸11*8*1.2mm

三,Sol-Chip牌光电池芯片, QFN 13*13*3mm,室内光也可以生电

1, SCP-1800: 一颗光电池;带电源管理电路,即插即用到你的系统,替代干电池
2, SCP-2800: 两颗光电池Saturn 800; 2.5倍于SCP-R2450的电量输出; 3.2*2.5*1.9厘米;代替纽扣电池

峰值输出电流400mA;年平均输出电流550uA;输出电压3.6V±5%(或者用户自定义输出电压范围); 7/24不间断供电

四,Samyoung S&C牌温度传感器HCP2D-3V:用于电化学气体传感器的温度灵敏度补偿;精度0.2C(-20至+60度);2%(20%-80%)

插针的封装HCS2D-3V用于仪器仪表
