图: RFM5000 多传感器的设计举例
RFM5000 Xerxes无线无源传感器芯片
RFMicron Inc
RFM5000 Xerxes™芯片延伸了Magnus®智能无源感应™芯片(iC)的产品线, 使能了无线无源传感器, 是免维护, 且免电池的. 最初的Magnus传感器产品线检测温度, 水分, 湿度, 重量和靠近. 新款RFM5000 Xerxes产品线增加了安全通信, 还有外部传感器支持气体检测, 热电偶和其他的传统感应元器件
一个完整的传感器综合了Xerxes芯片,和一个低成本的箔纸天线. RFM5000芯片是用一个RAiN/UHF读写器来阅读的. 带专利的变色龙前端检测去调谐的状态, 做需要的适应, 用于传感器通信的精密管理
图: RFM5000 多传感器的设计举例
气体检测传感器
高温热电偶
多传感器组合
以安全为中心的应用

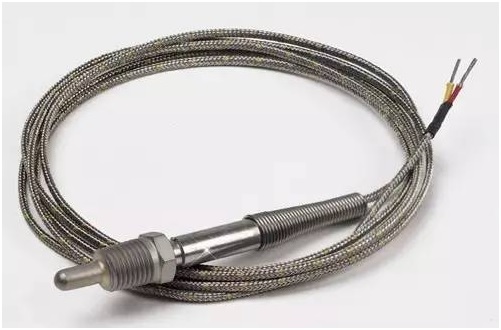

图: cn.omega.com管塞式热电偶探头,坚固耐用,TC-(*)-NPT系列(311RMB/pcs)
变色龙™自调谐 RF前端
全球的UHF/RAiN工作: 860-960 MHz
满足EPCglobal™ Gen2 (v. 2.0.1)
满足ISO/IEC 18000-6C
读取灵敏度
所有传感器激活, 且加密, -13 dBm
AES-128加密, -14 dBm
单一传感器激活, -15 dBm
只是EPC, -16.3 dBm
EPC不带自调谐 -18.0 dBm

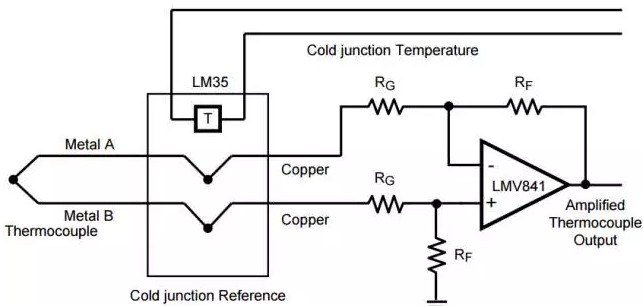

图: Texas Instrument的热电偶传感器接口(LM35温度传感器,
LMV841 CMOS 输入、RRIO、宽电源范围运算放大器)
感应能力
芯片上的温度传感器
芯片上的电容检测电路
两个模拟输入端口: 桥接电路, 电阻, 电压和电容
支持化学抗性薄膜['keməuri'zistəns]
芯片上的电源管理, 用于更高精度
校正
单点温度探测校正
给模拟端口的传感器的多因子校正
使用ISO/IEC 29167-10的安全通信
支持TAM1和TAM2
发射者认证
数据加密
签名验证
完整的信息安全/完整
钥匙可无线编程, 带锁
64个字的芯片上的存储器包括
22个字的模块用于进入/破坏密码钥匙
6个字的TID
8个字的EPC加上1个字的PC
26个字的用户存储器
提升的读写器进入支持
简化的温度读取周期
可选的平均模式: 8x, 16x, 32x
提升的传感器种类识别
可选的4传感器数据/TiD, 用于EPC读取
视频: 迈来芯MLX90809 1 Bar MEMS相对压力传感器, 内置存储和信号处理, 用于恶劣的汽车环境, 压力或真空地直接地进入IC封装
RFMicron Inc无源(免电池),无线RFiD传感器技术原理:读写器端无线供电给传感器,传感器采集这个来自远端(至19米)读写器的RF能量,产生电能,传感器开始工作,传感器返回iD号和温度(水份,压力,接近,湿度,气体...)数据给读写器
RFMicron Inc传感器标签料号清单:
1, RFM3200 温度传感器标签101.7*31.9mm(环境和材料,冷链,数据中心UPS电池表面...)
2, RFM3250 温度传感器标签(恶劣环境比如数据中心,马达,电力线,开关柜,轴承,数据中心UPS电池连接点...抗金属)
3, RFM2100 水份,液位,接近,泄露,薄雾传感器标签101.7*31.9mm(环境和材料)
4, RFM2110 水份传感器标签104.7*19.1mm(汽车漏水,飞机,造船厂,抗金属)
5, RFM2120 水份传感器标签104.7*19.1mm(医疗成人,婴儿尿布,液位)
6, RFM3240 抗金属温度传感器标签50 x 52.5 x 3.55 mm, 19米无线温度检测数据中心屋顶母线温度
7, RFM5000 气体传感器, 外接通用传感器的标签
8, 压力和接近传感器(工业称重,汽车胎压)标签
9, RFM3254 抗金属, 温度检测, 小尺寸13.5x9.1x4.3mm. 用于触头,母线,马达,暖通空调,开关柜
10, RFM3260 耳状安装的温度传感器, 用于金属表面, 52*26*27mm
11, RFM5101-A 湿度和温度传感器开发套件(7米距离,带水份和温度传感器)
12, RFM5102-A 湿度和温度传感器开发套件(2.5米距离,Windows CE, 带水份和温度传感器）
13, RFM5103-A 爱马仕物联网开发平台(电容LCD触摸屏;CAN总线;I2C, SPI;ZigBee模块;Wi-Fi USB适配器;RS-232;以太网;HDMI;Linux处理器;源代码)
14, RFM5104-A(和RFM5104-B) 无线预见性维护系统(软件;指南;手持机;2.5米距离;75个RFM3250传感器标签)
15,RFM5105-A 无线失禁管理系统(FCC;EU/ETSi;RFM2120传感器标签)
16,RFM5106-A 汽车漏水检测套件快速检测漏水来改善质量和可靠性(手持机;600个RFM2110传感器标签;软件;手册)
17,Magnus-S3 温度传感器芯片
18,Magnus-S2 湿度传感器芯片
19,RFM5116 水份入侵检测系统
20,RFM5107-A 开关设备无线温度检测系统(4通道固定式读写器;12个RFM3260传感器标签;6个RFM3250传感器标签;4个天线;软件;手册)
21, RFM5126闸口汽车漏水检测系统
