Acellent Tech
REAL-TIME ACTIVE PASSIVE INTEGRITY DETECTION SYSTEM
实时主动无源无损检测系统(侵蚀、腐蚀监测, 蚕食检测)
Acellent 技术有限公司是提供结构健康监测和管理系统的全球领导者，它提供RAPID系统，用于评估新结构和现有结构的完整性。
能量结构易于腐蚀。Acellent的产品和服务增强了管道的可靠性和性能，同时降低了运营成本和计划外的停机时间。
一, 系统概述
1, RAPID 硬件
1.1 轻松获取智能层传感器的数据
1.3 内置传感器自我诊断
1.4 工作温度范围广
1.5 环境顺应性
1.6 军用级组件
2, RAPID 智能层传感器
2.1 灵活、预先接线、预先联网、预先定位、可嵌入的设计
2.2 适应结构轮廓
2.3 专为在恶劣环境下的可持续性而设计
3, RAPID 软件
3.1 用户友好的GUI(图形化用户界面)
3.2 多地点损坏检测
3.3 尺寸损伤和深度
3.4 跟踪损坏随时间的增长
3.5 本地，全局和现时监测
4, 网关, 接入点, 云端服务器
二, 当前的问题
1, 过早的结构退化或故障, 可能导致严重后果
2, 计划外的维护、修理、设备更换，增加了维护成本
3, 生产损失和高设备停机时间，导致成本增加
4, 难以检查无法进入或偏远的位置
三, RAPID 系统解决方案
1, 远程监控关键结构组件
2, 监测腐蚀、侵蚀和壁厚损失
3, 可以根据腐蚀深度确定腐蚀速率
4, 随时间监控结构性能
5, 易于安装和操作
6, 以最先进的准确性加快检查速度
7, 采取早期行动避免灾难
8, 减少生命周期成本和维护成本
9, 避免不必要的停机时间

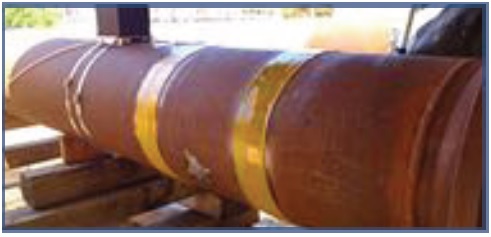

四, 系统规格
1, 损伤检测能力
1.1 腐蚀和侵蚀损伤检测
1.2 适用于0.01到1英寸的壁厚（到目前为止已测试）
1.3 可以检测到1英寸或更大的损坏尺寸，壁厚损失10％
1.4 检测损坏的开始, 并跟踪损坏随时间的变化
1.5 可以同时检测多个损坏位置

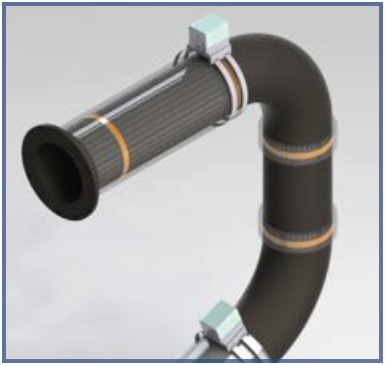

2, 特征
2.1 系统自我诊断和自我配置，以实现强壮性和可靠性
2.2 环境补偿和自动校准
2.3 薄型传感器，便于在受限的位置永久安装
2.4 完整的端到端解决方案
2.5 易于安装、操作、维护和维修
3, 认证证书
3.1 UL (美国保险试验所)本质安全操作 [预计 2019年]
4, 操作参数
4.1 温度在 -40˚ 至 150˚C 之间
视频: 传感器的安装演示(Smart Layer)
1, 用万用表检查传感器的完整性: 电容1.8nf以上证明传感器是合格的
2, 准备好结构的表面, 用于安装 : 用酒精清洁表面 , 大头笔标注传感器即将附着的位置
3, 准备环氧树脂: 我们使用EA9394型号的树脂
4, 施加树脂到传感器的底部: 涂覆薄薄的一层在整个表面, 清洁不必要的树脂, 将传感器层弄平滑, 确保传感器底部没有间隙和气泡
5, 真空和密封传感器: 施加特氟龙布, 施加呼吸布, 放置真空接头基座在呼吸布上面; 灰色密封胶套在边缘, 去掉密封条背后的纸; 施加真空袋, 真空接头座, 在真空袋上凿孔, 连接真空管子到真空接头; 为了杜绝漏气, 在真空泵开启的时候, 按压真空袋进入密封胶带
6, 加热传感器: 为了加速固化时间, 用加热灯来对传感器加热12小时, 否则让其24小时凝固
7, 移走真空密封：硬化完成之后, 关掉真空泵, 移除真空密封
8, 附加接头线材和接头保护盖, d-sub连接器, 这就结束了传感器的安装
