Moisture Intrusion Sensor Location and Placement

一, 关键词

1, 水分入侵

2, 泄漏检测

3, 抗金属传感器的质量控制

4, 无电池

5, 低成本

二, 要点

1, 减少忘记了的漏水

2, 检测0.2毫升的泄露

3, 方便部署

4, 改进数据分析

5, 自带粘胶

三, 定位传感器以改善水分检测

本操作说明旨在提供有关如何选择RFMicron的智能无源水分入侵检测传感器的位置和布局的指导。 RFMicron的智能无源传感器™ 正在彻底改变汽车制造商如何检测生产过程中发生的车辆泄漏。今天，每辆车都要通过水试验，并且手动检查容易发生泄漏的位置。手动检查容易出错，据估计，手动检查未能发现泄露的售出车辆多达3%。

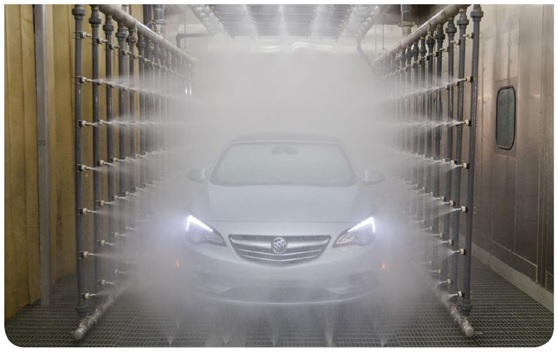

图片来源: GM

无线而且无电池的RFMicron的水分入侵传感器可放置在难以进行手动检查的位置，可以检测少至0.2毫升的水。手动检查中， 0.2毫升的水滴通常不能检测到。该传感器还可以更容易地检测由地毯等材料吸收的水分。

尽管RFMicron可以提供有关传感器放置位置的一般指导，但最好的专家是汽车制造商的员工，他们对车辆的泄漏历史有深入了解，并且知道一贯的入口点、水路和汇集位置。 RFMicron建议的位置应该被视为“起点”，由每个特定车型的专家去完善。就本操作说明而言，“位置”是指经常检测到泄漏的特定场所或区域，“布局”是指相对于水已知从哪里进入，移动或汇集的传感器的确切位置和方向。

四, 水分侵入传感器灵敏度

在确定适当的位置和布局时，对传感器的灵敏度特性有一个基本的理解是很重要的。也可以通过使用水分毛细作用“尾巴”来增强传感器的定位。

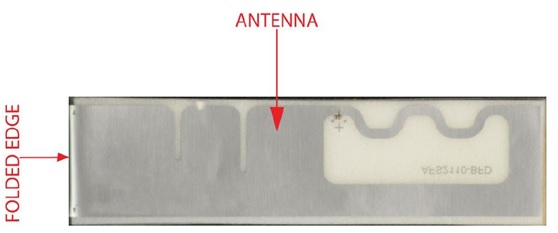

水分侵入传感器采用折叠天线设计，允许传感器直接放置在金属表面上，同时仍然允许无线的操作。上面的图显示了没有商标的水分入侵传感器，它将遮蔽天线的视域。照片中的天线是灰色的。传感器的大部分对水分敏感。折叠边对水分不敏感。水分越接近折叠边, 敏感度降低。

五, 位置

确定放置水分入侵传感器的最佳位置需要了解通常发生泄漏的位置。熟悉各种车辆设计和泄漏历史的制造商员工拥有最好的知识。通常，候选位置包括常见的泄漏进入点，水从入口点获取的路径以及水汇集的位置。如果多个泄漏入口点汇集在公共位置，则在汇集区域中检测比检测多个入口点更简单。有些汽车会有水通常无法到达的突起。

水必须接触传感器的敏感区域以检测水的存在。了解水通常汇集或流经何处，放置传感器以使敏感边与水接触对于检测泄漏是至关重要的。

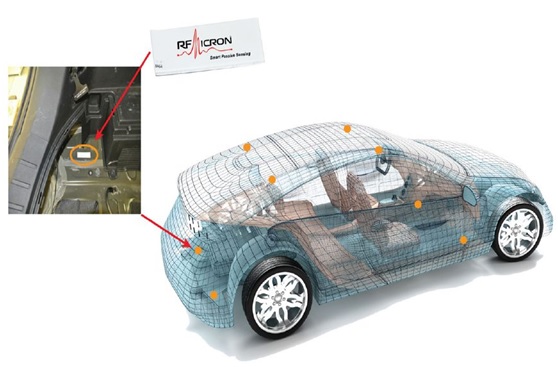

虽然不一定适用于每一种车型，但通常考虑的位置包括：驾驶员和乘客脚部，右后和左后脚部以及行李箱的右侧和左侧。一些制造商已将传感器放置在顶篷中，但水通常不会汇集在顶篷。

后备箱是经常发生泄漏的地方，制造商通常希望检测此处发生的泄漏。水汇集的低洼地点是通常考虑的位置。由于后备箱通常是金属封闭的空间，因此在不打开后备箱的情况下读取传感器可能是一项挑战。在一些车辆设计中，可

以通过后部行李架或后排座椅后面的钢结构中的孔来读取后备箱传感器。后备箱中的传感器可通过塑料车身面板读取。

一些制造商已经考虑将传感器放置在门内。对于卡车和SUV，内含电线的驾驶员侧门旁边通常有一个通道。

对于可能被金属隔绝的区域，重要的是要考虑物理对RF信号的影响。RF信号不会通过金属中相对于RF波长较小的孔。915Mhz的波长为33cm，但根据确切的频率而略有不同，波长会因跳频而发生变化。

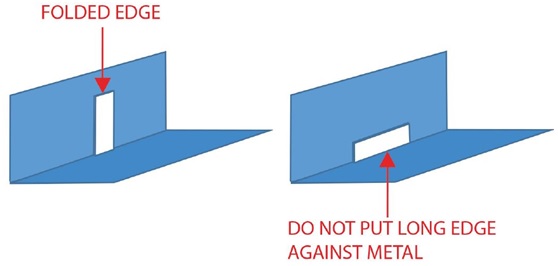

将传感器放置在金属成一定角度的位置时，重要的是，长边不要放在金属上。建议将折叠边对面的短边靠在金属上。请参考下面的示意图。

传感器之间放置位置不应太近。如果距离太近，难易读取传感器。如前所述，将传感器放置在车辆周围的各个位置，这样传感器之间才有足够的距离。

六, 实践/精细化

对任何车型来说，试验都很有用，建议进行试生产测试，以比较实际结果与初始布局。测试传感器布局的变化可能会有所帮助，因为将传感器移动几毫米可能会导致读取能力的显着变化。这对于在试生产测试期间难以读取的传感器位置尤其重要。

图: 在你的客户发现泄露之前自动检测到它

找到放置传感器的良好的位置之后，用一组新的传感器替换测试用的传感器并再次运行测试以确保布局是稳健的，因为不同的传感器之间可能存在差异。

七, 使用尾巴增强覆盖范围

使用水分毛细作用的“尾巴”可以增强传感器的覆盖范围。尾巴通常用于两种情况。首先，尾巴可用于增加传感器可感知水分的区域。当存在多个路径，或者水汇集于一个较大的区域时，则可以使用尾巴将水吸到传感器的敏感边。

尾巴的第二个用途是改善无法放置传感器的区域或无法读取传感器的区域的感应。

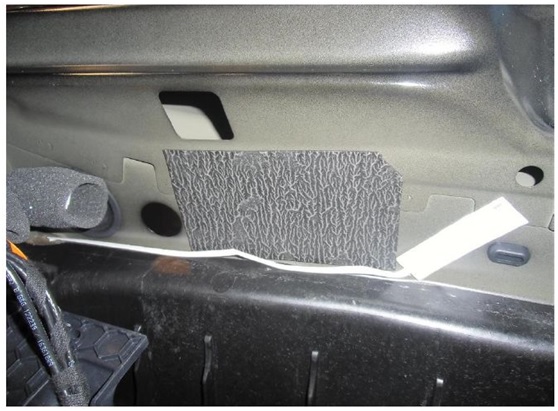

如前所述，传感器可能未被读取有两种情况，第一种是传感器放在RF信号无法到达的被金属隔绝的区域。第二种是传感器放在当水汇集时可能遮盖它的区域。如果传感器浸入水中，则无法读取。该软件通常将淋雨试验后无法读取的传感器视为湿润，但将传感器置于凸起升高的位置并将尾巴放入水汇集的位置,将得到一个明确的水分读数。

使用尾巴时，尾巴的长度很重要。通过毛细作用吸到传感器边缘的时间与尾巴的长度成指数关系。短的尾巴（大约2英寸）可以在几秒钟内吸水，中等长度的尾巴（大约6英寸）可以在60-90秒内吸水，长的尾巴（大约18英寸）可能需要20分钟。最好将传感器放置在要覆盖的区域的中间，并将尾巴放在传感器上，使其沿两个方向延伸或连接多个尾巴。
