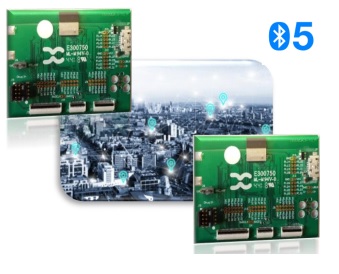

应用指南 AN181201: ISP1807-LR模块长距演示
一, 范围
此应用指南描述了一个演示, 用来轻松地测试ISP1807-LR蓝牙5长距的特性. 此演示是由下面的演示nRF52840-DK所启发的https://github.com/NordicPlayground/nRF52-ble-long-range-demo
二, 内容
1, 要求
2, 如何测试长距
3, 按钮和LED配置
3.1 周边
3.2 中间
3.3 默认
4, 测试条件和结果
5, 关于此项目
1, 要求
此演示做如下硬件要求:
• 2 x ISP1807-LR 测试板
• 2 x ISP130603E 接口板(在测试的时候如果没有连接电脑的话, 带电池)
• 2 x nRF6310-DK Nordic板子,用于按键和LED配置 (在测试的时候如果没有连接电脑的话, 带电池)
• 安装了nrfjprog的一台PC, 运行Windows, Linux 或者 Mac OS-X http://infocenter.nordicsemi.com/index.jsp?topic=%2Fcom.nordic.infocenter.tools%2Fdita%2Ftools%2Fnrf5x_command_line_tools%2Fnrf5x_installation.html&cp=5_1_1
• 最新版的J-Link软件和文件包: https://www.segger.com/downloads/jlink
• Micro USB线缆
选项, 用于日志和问题排查:
• 串口查看器 (比如TeraTerm或者Realterm)
• JLink RTT查看器 (Segger目录下用得到)
• Segger Embedded Studio集成开发环境: www.segger.com/products/development-tools/embedded-studio/
• Nordic 软件开发包 nRF5_SDK_v15.0.0: http://developer.nordicsemi.com/nRF5_SDK/nRF5_SDK_v15.x.x/
2, 如何测试长距
编程两个ISP1807-LR测试板: 一个中央模式, 一个周边模式.
a) 周边: 编程 peripheral_long_range_demo_pca10056_s140.hex 在此目录下 : ..\nrf52840-long-range-demo-kit\peripheral_long_range_demo_kit\hex
b) 中央: 编程 central_long_range_demo_pca10056_s140.hex 在此目录下 : ..\nrf52840-long-range-demo-kit\central_long_range_demo_kit\hex
2. 使用两个nRF6310-DK的按钮来选择模式.
3. 开始测试 ! 您自己准备好走远路 !

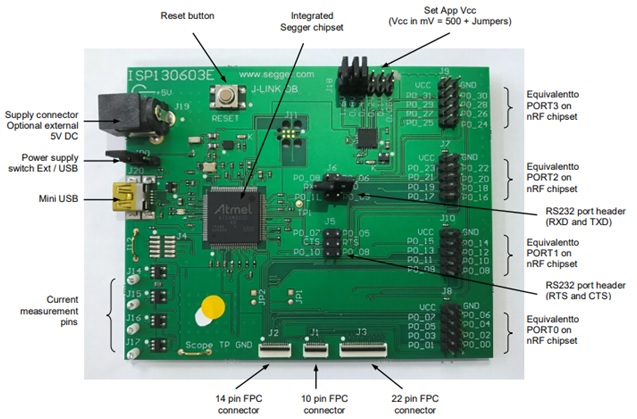

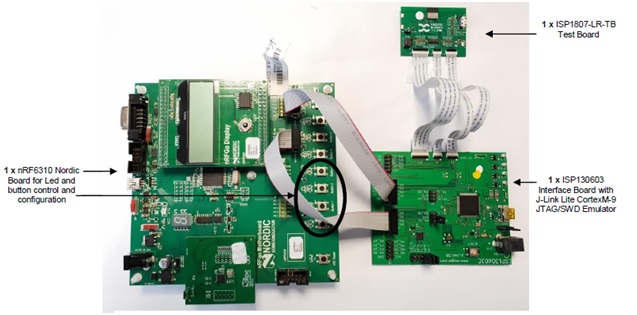

图: 评估板
编译, 调试, 日志
编译和调试: 该演示使用了软件开发包SDK15.0.0
nRF52840长距演示套件文件夹: ..\nRF5_SDK_15.0.0_a53641a\examples\ble_central_and_peripheral\
日志: 为了看见日志信息, 要么使用一个串口观察器(UART日志)或者RTT观察器
备注 1: 中间是基于设备名字来过滤设备, 都是在初始化一个连接和汇报广告者的RSSI时候. 默认设备名字是"Long Range demo"
备注 2: 对于在编码物理的非连接的广告, 中央不过滤设备名, 因为设备名没有包含在广告包里面
3, 按钮和LED配置

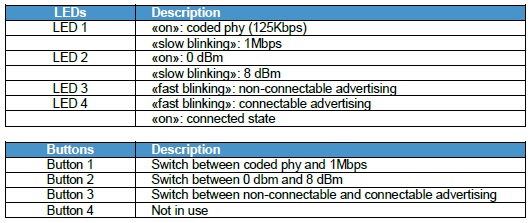

3.1 周边

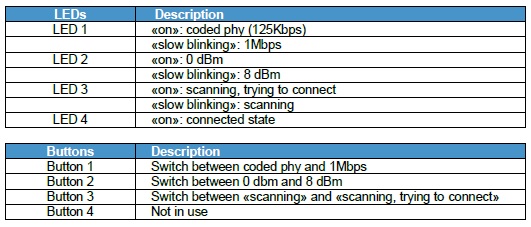

3.2 中央
3.3 默认参数
周边
• Coded phy
• 8 dBm
• Connectable advertising
中央
• Coded phy
• 8 dBm
• Scanning only
• 假如连接至PC: 在UART/RTT上面日志RSSI
4, 测试条件和结果

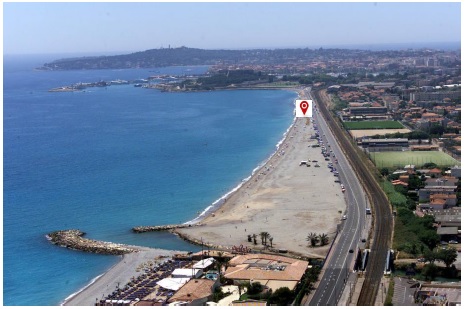

此演示在法国的东南海岸的海滩叫做"Marina Baie des Anges”. 我们选此地来获得长距(2.5公里)的开放空间, 使有限的寄生成分来干扰信号
ISP1807-LR测试版(中央和周边)放置在距离地面1米的高度.
请参考下图的测试设置:

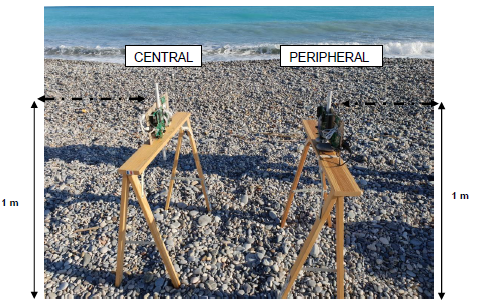

图3: 测试设置

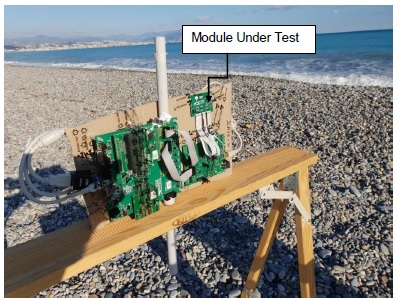

图4: 测试设置
范围测量是通过谷歌地图和GPS位置, 数据是在连接中央和周边断开的时候采集数据, 或者在数据传输非常慢的时候. 一个端口JLink RTT观察器连接至中央来看数据帧和两个设备之间的通信状态. 请参考如下地图, 和根据不同的配置模式下的距离测量

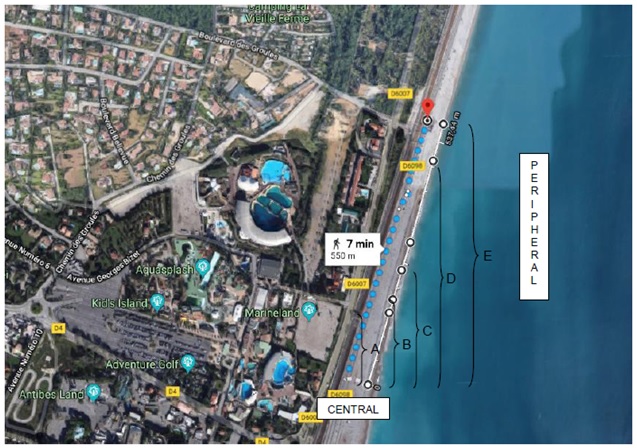

图5: 根据不同的配置A,B,C,D和E,在中间和周边的距离结果

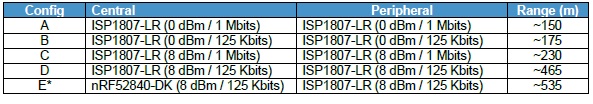

介乎中央和周边的距离测得值
备注: 参考Nordic板子nRF52840-DK配置成中央, ISP1807-LR配置成周边
5, 关于此项目
此数个应用中的一个应用是由Nordic支持团队构建的, 作为一些特殊性能或者使用案例的一个演示. 它可能没有彻底地被测量, 所以会有未知问题. 所以这是基于目前的状态而提供的, 而没有任何保证
但是, 希望它仍然有些用处, 我们从GitHub中选出来进行传播
该应用是用官方nRF5 SDK来构建的, 可以从网上www.nordicsemi.no下载, 请发布任何关于此项目的问题在论坛https://devzone.nordicsemi.com
insight SiP牌射频模组:小尺寸;内置天线;长距离
过认证FCC(美国),CE(欧洲)
Bluetooth SIG(QDL),RoHS
IMOC
IC(加拿大),TELEC(日本)
iSP1302:采用Nordic的蓝牙芯片nRF51822第三代,尺寸8*8*1mm
iSP150701:采用Nordic的蓝牙芯片nRF52832,尺寸8*8*1mm
iSP130301:采用Nordic的蓝牙芯片nRF51822第三代;尺寸11*8*1.2mm

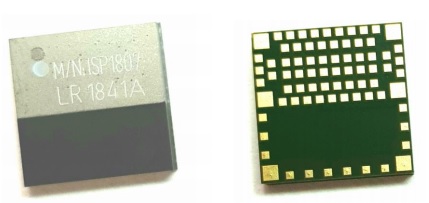

iSP1807: 采用Nordic的蓝牙芯片nRF52840,尺寸8.0*8.0*1.0mm,完整的蓝牙5 – 长距离堆栈
