产品手册: 超便携示波器WS200

​IkaScope WS200 数据表和用户手册

超便携式、单通道、30MHz、无线示波器

2020年4月27日

目录

一, IkaScope WS200概述        4

  1, 典型应用 ...............5

  2, 产品亮点 ...................5

二, 警告                 6

三, 主要特征             7

  1, 时序 ......................7

  2, 垂直 ................7

  3, 带宽与垂直范围 .................7

  4, 一般特点 ............8

四, IkaScope WS200接口        9

五, 工作原理                                                9

1, 它是如何工作的？...................10

2, ProbeClick®技术 ............... 10

3, 连接选项 ............ 10

4, 开箱和首次使用 .................. 10

5, 开启IkaScope...... 10

6, 第一次连接 .....................11

6.1 AP与站点连接 ...................... 11

7, LED情况 ................ 11

7.1 电池状态LED .............................. 11

7.2 Wifi状态LED ..................... 11

8, 软件快速入门指南 ................. 11

9, 测量您的第一个信号 .....................12

六, 软件技术要求            14

七, 机械数据        15

八, 认证和法规                15

九, 安全信息            17

1, 符号定义 .....................17

2, 重要安全注意事项 ..............17

3, 锂电池安全信息 ......................18

一〇, 盒子里有什么东西          19

一 一, 订购信息和客户支持              19

一 二, 配件与保养         20

一 三, 有限保修和责任限制       20

一 四, 文件修订         20

一, IkaScope WS200概述

IkaScope WS200是一款超便携式示波器探头。它的重量不到60克，完美地适合您的手。通过WiFi连接到智能手机、平板电脑或计算机，可以显示信号并轻松进行测量。拥有专利的ProbeClick®技术将探头尖端转变为示波器的智能部分：探头可以检测何时施加或释放压力，从而无需传统的RUN / STOP按钮就可以自动开始和停止测量。

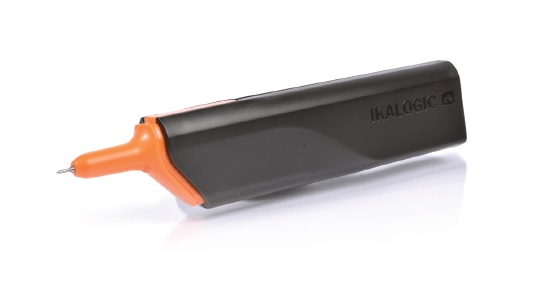

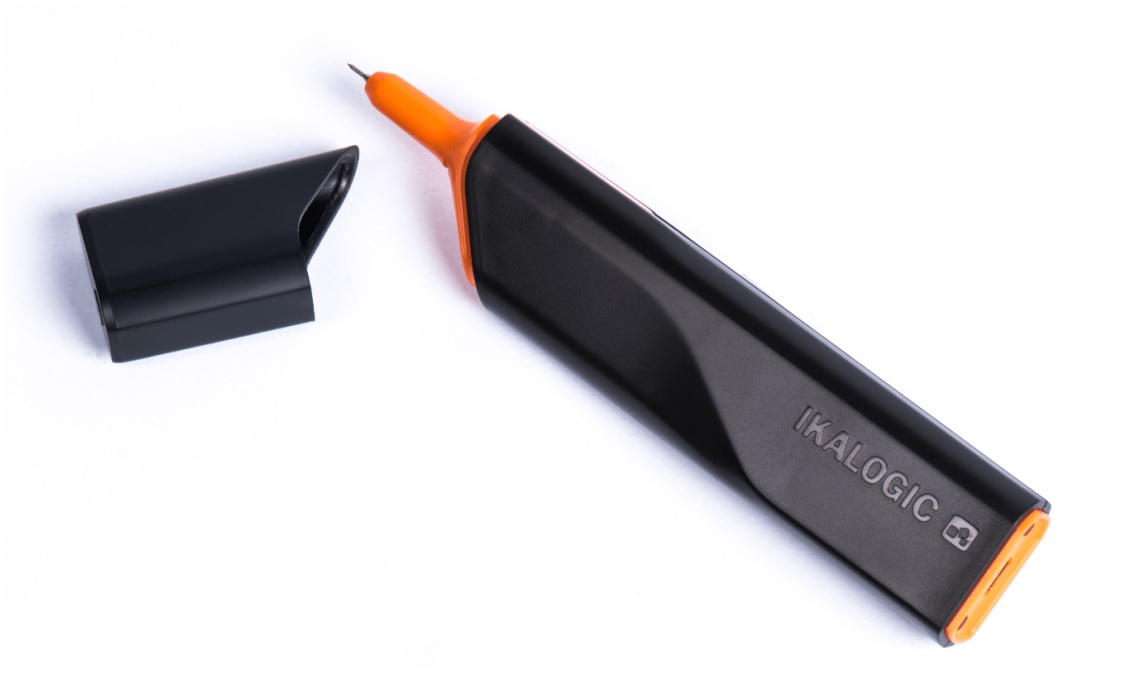

图1：IkaScope WS200超便携式示波器

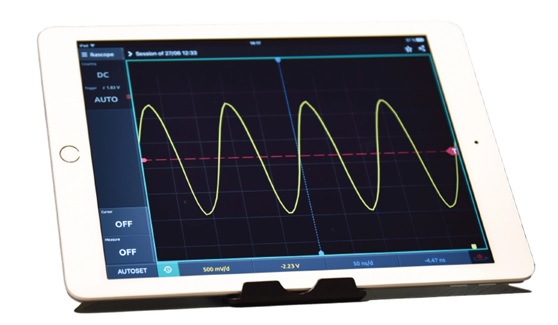

图2：在平板电脑上运行的IkaScpoe软件

1，典型应用

IkaScope被设计为可移动的，因此需要快速、现场测量的应用就非常适合该技术。

• 现场维护和检查

• 隔离测量

• 设计故障排除

• 教育与研究

• 制造业

• 航空航天工业

• 汽车工业

2，产品亮点

• 200 MSPS的带宽为30MHz，内存为4Kpts

• 适用于Windows、Linux、MacOS、Android和iOS

• 1周的电池寿命（每天20次测量）

• ProbeClick®专利技术

二, 警告

在使用本仪器之前，请仔细阅读安全信息部分。

三, 主要特点

1, 时序1 2

采样率（最大值）：200 MSPS（8位）

上升时间（计算值）：12ns

输入通道数：1

采样内存：4Kpts

波形更新率：250fps

时基精度：±100ppm

2, 垂直

输入阻抗：1MΩ|| 14pF

垂直分辨率：8位

最大输入电压：80 Vpp（±40 V）CAT I

偏移范围：≤1V/ Div：±20V

          > 1V /格：±40V

直流垂直增益精度（所有范围）：满量程的±3％

直流垂直偏移精度：偏移设置的±3％

耦合：DC / AC（True）

3, 带宽与垂直范围

100mV/div: 50MHz

200mV/div: 37MHz

500mV/div: 40MHz

1V/div: 38MHz

2V/div: 38MHz

5V/div: 38MHz

10V/div: 30MHz

1：采样存储器被划分为4x1Kpts的突发缓冲区，从而使4个连续触发器之间的死区时间最小。

2：实际FPS（每秒帧数）取决于Wifi网络性能以及显示设备的性能。

4, 一般特点3 4

输入保护：1分钟内253 VAC（生产样品测试）绝不会超过±40V

输入到USB电流隔离：1100VAC 1分钟（生产样本测试）绝不会超过±40V

内置锂电池：420mAH

通信接口：Wifi 802.11b / g / n / e / i 2.4GHz。

          接入点或站

工作、充电和储存条件：10°C至40°C

                     <80％HR非冷凝

                     海拔<2000米

充电方式：Micro USB接口

3：输入隔离是根据对从生产批次中抽取的样本单位进行的测量来定义的。任何测量终端和USB端口之间的电压不得超过±40V。

4：请勿在电池充电期间使用IKASCOPE，以加快电池充电时间。

四, IkaScope WS200接口

Ika Scope WS200端口和接口如下图所示：

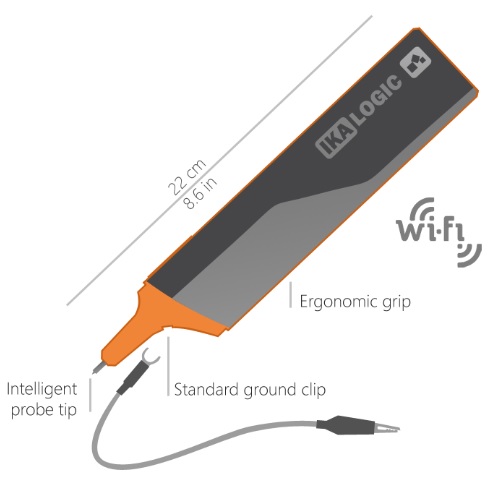

图3：IkaScope WS200接口

1. 探针尖端

2. 接地线连接

3. 状态LEDs和充电端口

4. 电池状态LED

5. Wifi状态LED

6. USB（micro-B）充电端口

五, 工作原理

1, 它是如何工作的？

IkaScope可以看作是一种无线示波器探头，它显示测量的信号，并通过远程屏幕（平板电脑、智能手机或计算机）进行配置。从技术上讲，IkaScope WS200集成了一个功能齐全的模拟前端，一个数字处理级和一个wifi模块。首先，对测量的信号进行调节，然后通过高速8位ADC转换为数字值。最终，数字处理阶段通过高速wifi链路流式传输捕获的信号帧。

2, ProbeClick®技术

IkaScope集成了一个智能探针（称为ProbeClick®），可检测何时施加压力。由于所有功耗电路在未进行测量时都处于待机状态，因此可以节省大量功率。使用相同的智能探针尖端打开IkaScope，在闲置10分钟后它就会关闭。在此期间，IkaScope保持wifi连接处于活动状态，以便在需要快速测量时实现最佳响应。

3, 连接选项

由于IkaScope设计用于现场办公室，因此支持Station和AP wifi模式。换句话说，IkaScope也可以连接到您的办公室或家庭Wifi网络（当配置为这样做时），也可以创建自己的Wifi接入点，另一个显示设备可以连接到该Wifi访问点。

4, 开箱和首次使用

IkaScope依靠一个免费的应用程序进行显示、分析和配置。首先，您应该先将其下载并安装到您喜欢的平台上。请访问ikalogic.com网站以获取最新的下载链接，或在移动设备的应用程序商店中搜索“ ikascope”。

5, 开启IkaScope

拆开新的IkaScope的包装后，通过将探针尖端压在任何刚性表面上1秒钟以上将其打开。初次使用时，IkaScope的内存中不会有任何已配置的Wifi网络，因此它将自动切换到AP（接入点）模式。当IkaScope正确打开并在AP模式下运行时，Wifi状态LED应闪烁白色。

在某些情况下，IkaScope电池可能会完全放电。在这种情况下，请使用随附的电缆将IkaScope连接到USB端口以对其进行充电。请参阅“ LED行为”部分，以确保电池已正确充电。首先阅读安全性部分。

6, 第一次连接

在此阶段，您应该配置显示设备（智能手机、平板电脑或计算机）以连接到由IkaScope创建的Wifi网络。该网络的SSID将以“ IKASCOPE”开头，并以IkaScope设备的序列号结尾。

当您的显示设备连接到IkaScope的wifi网络时，您可以启动IkaScope应用程序并按照进一步的说明显示测量的信号。

6.1 AP与站点连接

尽管IkaScope可以在AP模式下以完整的性能进行使用，但我们还是建议将IkaScope配置为连接到现有的wifi网络。这样，就无需为每次使用更改显示设备的wifi设置。

7, LED情况

IkaScope探针的背面有2个LED。有关这些LED的更多信息，请参阅IkaScope WS200接口部分。

7.1 电池状态LED

正常情况下，电池状态LED熄灭。如果电池没电（电池容量不足20％），它将闪烁橙色。当你插入一个USB充电器时，它会呈橙色亮起表示正在充电，或者呈绿色亮起表示充电完成（电池已充电至100％）。

7.2 Wifi状态LED

Wifi状态LED可以显示两种颜色：蓝色或白色，具体取决于Wifi操作模式。白色表示AP模式（接入点，即IkaScope创建了自己的访问点），而蓝色表示站点模式。

如果LED闪烁，则表示尚未建立连接；如果LED固定，则表示已建立连接。这里的连接是指“网络连接”。

8, 软件快速入门指南

在由以下部分组成的所有平台上，软件都遵循非常相似的用户界面

图4：Ikascope应用程序GUI

8.1. IkaScope常规菜单，可让您访问连接选项（主要用于将应用程序连接到特定的IkaScope WS200设备）

8.2. 用于测量、光标、触发器和注释的菜单。

8.3. 自动设置按钮

8.4. 历史记录功能，可恢复先前测量的信号。

8.5. 状态和提示栏：此处显示重要信息和命中。

6. 测量波形。

7. 时间/电压增益和偏移配置。

8. 设备状态。

有关详细的软件手册，请访问www.dwintech.com/iKalogic_S.A.S.html

9, 测量您的第一个信号

当IkaScope和配套应用程序连接到同一网络（以AP或站点模式）时，您可以开始进行测量。正确连接IkaScope和应用程序后，连接图标应为绿色，如以下屏幕截图所示：

图5：Ikascope应用程序屏幕截图

注意：IkaScope设备必须打开才能连接到网络。如果所有LED均熄灭，请按住探针尖端1秒钟，以打开IkaScope。最后，将IkaScope探针尖端按在需要测量电信号的焊盘上。您应该听到“喀哒”声，并感觉到设备中有振动：这意味着数据正在流式传输到应用程序。持续按压尖端，直到看到应用程序中出现信号为止（这可能需要100到800毫秒）。

六, 软件技术要求

在www.ikalogic.com上下载IkaScope应用程序，以便您可以在自己喜欢的平台上使用设备。IkaScope可以在以下任何平台上运行：

1, 连接到具有Wifi热点的网络的台式计算机（该计算机可以通过以太网或Wifi连接）。

1.1 使用OpenGL 2.0或更高版本的Windows 7/8/10（不包括OpenGL ES）

1.2 带有OpenGL 2.0或更高版本的Mac OS 10.9（不包括OpenGL ES）

1.3 具有OpenGL 2.0或更高版本的Ubuntu 14.04（不包括OpenGL ES）

2, 平板电脑/智能手机

2.1 Android 5.0或更高版本

2.2 iOS 8或更高版本

视频: iKalogic无线示波器介绍. ProbeClick技术, 自动保持, 自动测量历史, 直观且多平台, 200MSa/s, 30MHz, 80Vpp, 250FPS, 瞬间分享, USB隔离充电, 便携式测量
