IN017F10 RFM5107 USER GUIDE: Switchgear Temperature Monitor, Increase safety by knowing more

开关柜温度监测，知道得更多,来提供安全

A, 应用：

1,低压开关柜
2,中压开关柜
3,UPS电池包
4,配电母线
5,重要的电气开关

B,主要特性

1,提升员工安全
2,标注失效中的设备
3,降低停运时间
4,无线抗金属传感器
5,免电池
6,免维护

一, 这个系统是什么？

RFM5107开关柜温度监测系统使能了维护团队来跟踪低压和中压开关柜的状态。此系统报警维护团队关于开关柜元件和母线的温度上升，这就指明了恶化和潜在的危险电弧情况。此系统对于保护做业人员和设备远离开关柜灾难性的后果是特别有用的。

二，它是如何使用的？

此系统采用了结实的带背部粘胶的RFM3250传感器，粘附至母线和开关柜元件。此系统也支持耳状装配的RFM3260温度传感器，直接螺栓固定至更大的元件。RFM3260传感器包含了额外的结构单元，提升了无线通信距离，可以用在带巨大阻挡的高度复杂的开关柜设备。一个4端口的固定式阅读器通过重复循环至互联的天线,来监视传感器的状态。温度数据和控制可以通过USB或MobBus/RS-485介面来进行。

三, 料号

RFM5107-AF系统包括传感器们和满足FCC频率范围的一个阅读器。RFM5107-AE系统包括传感器们和满足EU/ETSi频率范围的一个阅读器。可以分开采购更多的传感器来做更换。

四, 内容

1，介绍
1.1  RFM5107-AX系统部件
2，阅读器
2.1上电阅读器
2.2 连接读写器至一台电脑PC
3，使用系统
3.1识别和组织传感器
3.2 设置传感器描述
3.3 进入传感器iD码
3.4 传感器处理和设置
3.5 发动应用程序
3.6 测量传感器温度值
3.7 最大化读取距离
4，阅读器设施软件
5，传感器信息标签
6，基础设置标签
7，传感器设置标签
8，天线设置标签
9，自动电平控制（ALC）标签
10，主菜单项目
11，最佳工作法
11.1 RFM3260耳状装配的温度传感器
11.2 RFM3250结实的温度传感器
11.3 天线
12，故障解决

......省略约20页A4纸的内容

想要获得整个英文版和中文版的使用手册, 请在本微信右下角 "写留言" ,南频会发送PDF手册到留言者的电子邮箱

视频: 台湾电力公司TaiPower对3300公里的超高压电力线(RFMicon技术无线无源测温应用场景之一)用到的传感器温度,湿度,照度,1'07"输电线线温Line Temperature,三轴加速度, 以代替人力巡检的不足和数据的实时性. 输电线上累积的电流导致电力线下垂.通过线温可以推算电流裕度.

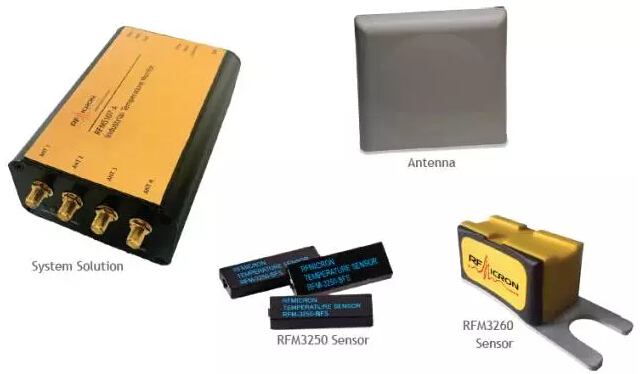

图1 系统解决方案，RF3250传感器，RFM3260传感器，天线，

图2：RFM3260耳状装配的温度传感器

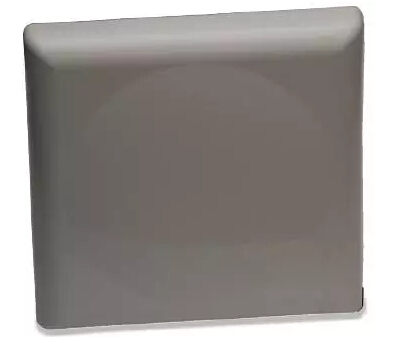

图3：天线，合适于安装在开关柜外壳内部

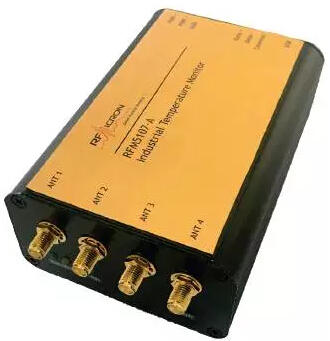

图4：用于开关柜传感器的固定式阅读器RFM5107

1，介绍

感谢你购买RFM5107开关柜温度检测系统。此系统使能了用于配电和控电中的低压和中压开关柜设备的温度检测。这温度监控过程利用了射频信号来和传感器们无线地供电和通信，且它对于传感器们不需要任何的走线。传感器要么通过使用一个背部粘胶直接放置在元件上，要么使用一个集成的金属耳状物直接螺栓固定至开关柜元件。使用了一个固定式的具备射频的阅读器来读取传感器的状态。因为大多数的开关柜都是用金属围罩保护起来的，一个RF天线可以放置在柜子的每一个腔。

1.1  RFM5107-AX系统元件

1.1.1 工业式固定读写器

阅读器是用来和传感器通信，且取回它们的传感器数据状态。此读写器包括了内部的固件用于监视传感器数据。此读写能通过USB或MoD BUS/RS-485介面来介入。提供了一个分开的应用程序，是在Windows操作系统上运转的，用来获取读写器的数据。阅读器装配直接在标准的DiN（德国工业标准）路轨上，且是用内置的弹簧装载的夹子而保护的。

1.1.2 阅读器电源

阅读器是由一个外部电源而供电的：80~265V AC或DC

1.1.3 天线

本系统包括了四个天线，可以装配在开关柜壳体的内部。RF信号是不能够穿入金属壳体的；这就要求一个天线放置在壳体的每个腔的内部。对于由一个单一天线所能读取的传感器的数量没有限制，尽管当前的软件版本将只汇报每台阅读器总的12个传感器数量。

1.1.4 双方向功率分配器

一个双向的功分器使得一个单一的阅读器天线口来支持两个或更多的天线，可以放置在另外的金属开关柜腔。功分器有2，3，或4端口的配置。在大于四个天线之间分离一个单一的阅读器天线是不推荐的。功分器没有包括在RFM5107开关柜温度监测系统中，必须另外购买。

1.1.5 RF线材

四根天线用阅读器上的ANT1..4端口连至阅读器。提供了四条线。

1.1.6 温度传感器

带背部粘胶的RFM3250无线温度传感器，和耳状装配的温度传感器都是用RFMicron的智能无源感应技术制成的。这两类传感器都可以直接装配开关柜元器件。RFM5107系统包括了结实的RFM3250传感器和耳状安装的RFM3260传感器。可以单独购买更多的传感器

1.1.7 软件

此软件包括了两部分：预装在阅读器上的固件，和Windows兼容的读写器应用程序，用来安装至一台电脑。阅读器可以通过USB或MOD BUS/RS-485介面来进入。使用一个标准的PLC类型的工业控制器也是可能的。

图: RFM3250结实的温度传感器

2，读写器

固定式阅读器是用来和传感器通信，且取回它们的温度值。此无线的阅读器不包括一个内置的天线，天线必须用分开的线材来连接至阅读器。阅读器可以在一系列的外部电源下工作。

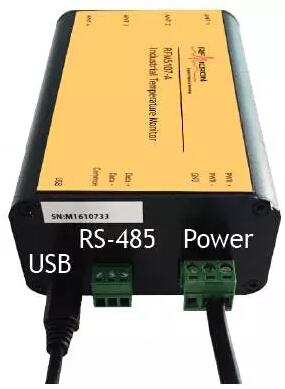

2.1 给阅读器供电

阅读器可以从80V至265V的AC或DC电源下工作。此系统包含一个合适的接头用于电源的连接。当电源施加之后，阅读器单元的PWR LED灯会闪绿色。

2.2 连接阅读器至一个电脑

读卡器可以使用包含的阅读器应用程序通过USB来配置。阅读器应用软件文件应该拷贝至一个Windows电脑程序目录下的一个文件夹。点击“阅读器应用程序.exe ”文件将会开启应用程序。点击“传感器信息”标签的下方的“端口”控制的“开启”键，来和阅读器开始通信。一旦链接至阅读器的通信成功地建立，一个“阅读器连接成功”的信息将会显示在“阅读器对话”窗口。

视频: 如何安装Flir红外窗口至开关柜(本案). 先确定红外窗口装在哪个位置, 然后断电, 再拆门. 只需钻取一个孔，而且只需拧紧一颗FLIR PIRma-Lock™环形螺母；所用设计与使用标准美国冲切工具的管道接头相同. IRW-4C, IRW-3C, IRW-2C. 通过FLiR红外窗口进行安全检查, 降低电弧闪光的威胁伤害.

3，使用本系统

3.1 识别和组织传感器

作为安装过程的一部分，每个传感器必须使用阅读器应用程序和阅读器注册。每颗传感器在其EPC存储器位置包含了一个个人化的代码。阅读器使用此个性化的代码来识别单一的传感器。使用从工厂交付出来的样子的传感器是可接受的。当初始化之后，阅读器将会询问每颗注册了的传感器，且汇报温度读取值。

RFMicron无线，免电池的传感器也是通过存储在每个传感器中存储器的一个标签身份号TiD独特地可识别的。TiD是一个固定的且独特的值不能被更改。现在的读写器应用软件不能访问传感器的TiD值。

3.2 传感器描述的设置

传感器描述可以在读写器应用程序中的“传感器设置”标签进行改变。此“传感器”输入方框接受一个12字符的字母数字的字符串包括{ a..z, A..Z, 1..0,!@#$%^&*()_+-*\/=-<>?~{}[]<>? }。点击“设置”键用于特定传感器来上载这个值到读写器。

3.3 输入传感器iD代码

传感器EPC值可以根据维护团队的需要,通过一个独特的代码或鉴别编码来编程。请参阅“传感器设置”标签描述获得更多的详细

3.4 传感器操作和放置

RFMicron的传感器可以触碰，而不用担心影响其工作。 RFM3250和RFM3260温度传感器是用结实的材料构建的，设计用来在恶劣环境下工作。在正常使用时，在粘上至开关柜元件之前,RFM3250的保护背面是从传感器的粘层撕掉的。RFM3260耳状传感器是螺栓固定至位置的。假如在螺栓上有足够的螺纹长度的话，已经有的螺栓可以用于此目的。其它螺栓选项也是可能的。

用环氧树脂来胶合传感器也是允许的，但是并不推荐。环氧树脂能做为一个热绝缘材料，继而降低了至传感器的热的流速；这就意味着传感器有点接近环境温度，而不是被监测的开关柜元器件的温度。

假如绝缘材料是用在传感器的上方，应该倾向于在传感器的上方留一个气隙，以致于没有和保护材料直接接触。空气的热阻在大多数的情况下可能偏高。从保护涂层和盖子的热传输会导致传感器的温度有点接近于环境温度，而不是被监测的开关柜元器件的温度。一个小的气隙会产生传感器的温度接近于所测量的元器件的温度。

3.5 运行应用程序

阅读器的固件是在读写器上预安装的。读写器应用程序必须装载至一个Windows电脑兼容的系统。应用程序是通过双击程序标志，或“读写器应用程序.exe”文件来开启的。

3.6 测量传感器温度值

RFM5107无线读写器是用来询问和显示传感器的值。此装置会汇报传感器的数据给读写器应用软件用于显示。假设传感器们和读写器适当地注册了，读取传感器值的顺序要求读写器是通过 USB连至一台电脑的，且在读写器的应用程序软件的“传感器信息”标签下的“端口”控制看到的“开启”按钮应该按下,且“启动”按钮也应该按下。读写器将会在“传感器信息”标签下面更新传感器1……12的显示。

3.7 最大读取范围

取决于所使用的天线,RFM3250在一个自由空间环境的最大读取距离大约是5至7.5米。在一个自由空间环境中，RFM3260的最大读取距离约是13米。在一个金属罩的内部，带复杂的机械构造，这两款传感器类型的读取距离或许会降至2~3米。

金属外壳易于在整个罩子反射射频信号。对于这些反射的信号综合来产生零或阴影，而RF信号自我抵消。这些零通常只有数英寸或厘米宽。在任何方向移动传感器将通常修正任何的微弱信号强度问题。也可以在罩体中添加第二个天线来提升读取距离。第二个天线或许仍然具有RF零和阴影，但是这些和最初的天线的零相比,通常是位于不同的位置。

在一个复杂的机械结构内的RF信号或许也会综合来加强信号强度。假如在读写器软件“传感器信息”标签中“传感器1….12”的显示中的“Rx指示器”对话框所汇报的传感器的值看起来异常,且此传感器显示的功率是大于20，那么就推荐使用ALC（自动电平控制）。ALC将会调节到达传感器的功率,来补偿当RF功率是太强的情况。

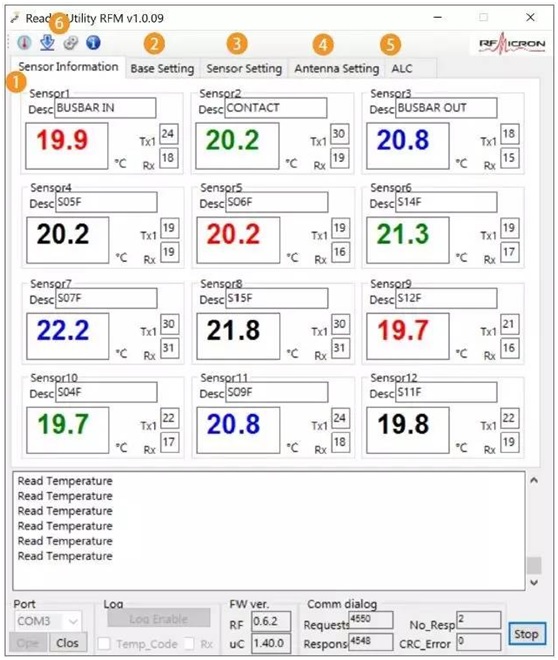

4，读写器应用程序软件

读写器应用程序用来读取传感器的数值。读写器应用程序也是用来在读写器上配置和注册传感器设定。

4.1，传感器信息标签：对传感器数据的主要介入。
4.2，基本设置标签：通信和数据过滤控制。
4.3，传感器设置标签：传感器配置设定。
4.4，天线设定标签：天线配置设定。
4.5，自动电平控制标签：自动电平控制设定。
4.6，菜单项目：单一的菜单控制用于校正，固件升级等

视频: 数据中心UPS电池质量人工检测 (RFMicron Inc无线无源测温技术应用场景之一, 自动测试而不需要人员参与)

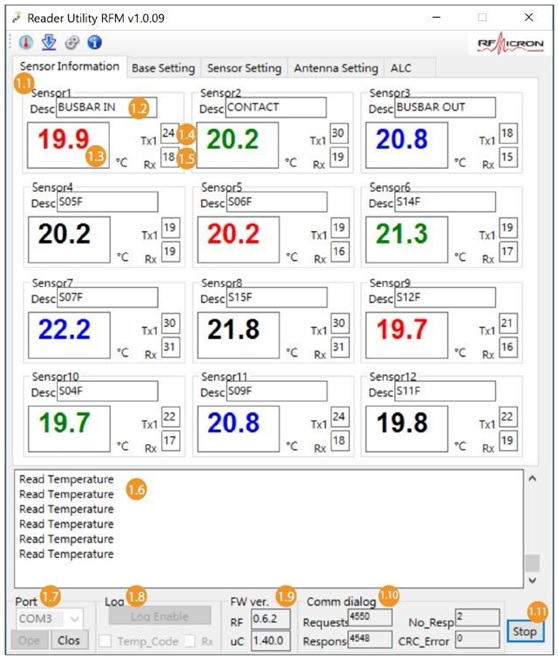

5，传感器信息标签

一旦启动了，读写器软件程序显示主“传感器信息”标签。这是主要的传感器输出显示。

5.1 传感器1…..12: 传感器显示窗口
显示每颗传感器汇报的传感器值，状态和误差信息
5.1.1 28.6: 常规温度读取的摄氏度举例
5.1.2 读取失败：不能用指定的EPC代码读取传感器
5.1.3 NO SETTING: 传感器识别信息不存在
5.1.4 Disable: 传感器是禁止的
5.1.5 ... : 温度还没有读取到
5.1.6 天线禁止：特定的天线未使能

5.2 DESC：传感器文本描述 指示器显示了12颗传感器中的每一个的描述。在每个传感器“传感器设置”标签的“传感器”键入的文本描述在此对话柜显示。

5.3 传感器值：传感器值的显示
假如读取是成功的话，显示当前传感器温度的汇报，或者显示12个传感器1…12的一个误差信息显示。

5.4  TX1…4: 发射器的功率和天线序号
当和12个传感器中的每一个通讯时,报告读写器的输出功率。在TX1…4中的此指示器号码指出4个天线中的哪一个列举出来，作为一个特定传感器的主要天线。首个“使能的”天线（1…4）通常被显示

5.5 RX：在传感器端接收器的功率
在读取操作时汇报12个传感器的所收到的RSSi接收功率。

5.6 读写器对话框：读写器对话框盒子
显示读写器和读写器软件之间的通信信息

5.7 端口：通信端口
选择由USB或串口通信通道所使用的COM口。一旦COM口指定了，“开启”钮应该被按下,来启动和读写器的通讯。“停止”按钮应该被按下,来终止和读写器的通信。

5.8 记录使能：使能数据记录
选择使用的文件名和存储位置来录制数据记录信息。“TEMP_CODE”和“RX”勾选盒确定在每个传感器的温度读取值之外,这些值是否存储。

5.9 FW VER：固件版本
哪一个射频固件版本和哪一个MCU程序控制固件版本是装载至读写器

5.10 COMM DiALOG: 通信技术对话
显示通信相关的状态和误差信息

5.11 START/STOP：启动/停止钮
此钮使读写器开始阅读传感器值。随着每一个读取的获得，这些值就在“传感器1…12”中显示和刷新。假如数据记录是使用“记录使能”而使能的话，传感器将会记录到日志文件。

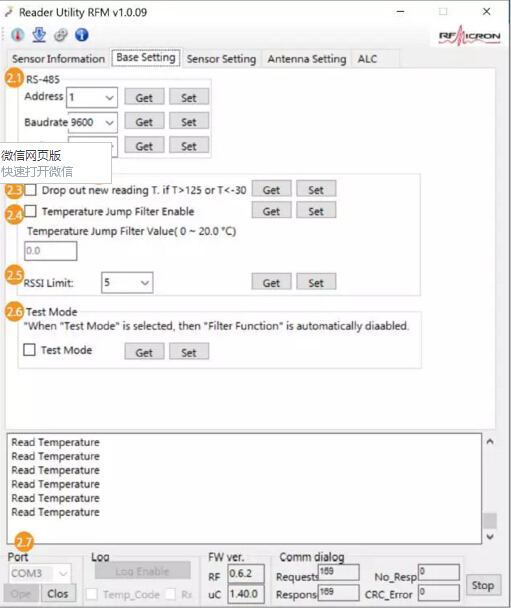

6，基本设置标签

基本设置标签包括了测试和配置控制，覆盖了串口协议，数据过滤，和在安装时的一个测试模式。

6.1 RS-485：串口通信设置
管理RS-485串口通信口的设置。地址，波特率和极性可以通过下拉输入选项来设定。对每一个更改的输入“设置”按钮应该被按下来更新读写器设置。“得到”按钮会使得当前的读写器设定被显示在“读写器对话”窗口。

6.2 过滤器使能:数据汇报过滤器控制

管理数个过滤选项

6.3 掉落: 关闭常规重复的读取

过滤排除低于负30度或大于正125度的温度读取值。低于30度的读取值被认为是误差的,继而不感兴趣的。大于125度的读取值是相当的不正常，继而不会增加额外的超过初始的125度报警报告的值。

6.4 温度跳动:设定温度尖峰报警范围

一旦一个元器件的温度跳出了数量的范围，过滤排除新的读取值。此控制能使用在万一在元器件温度有一个迅速的上升，是一个不正常工作条件的指示。数据输入框设定温度步进的值。

6.5 RSSi范围：设定一个有效传感器读取的最小功率

设置一个有效读取的必须在传感器处存在的最小RF功率。温度传感器需要一个最小的5的RSSi值用于可靠的数据。设定最小的RSSi范围值至一个稍微大点儿的值来过滤出边缘化的读取品质数据。在正常情况下，在传感器是在一个金属腔体内安装时,这个值可以设置成8。当传感器是位于一个开放的环境，或许一个最小的RSSi范围值是5会更加合适。

6.6 测试模式：在安装的时候关闭过滤器

关闭任何的积极的数据滤波器。“设定”钮应该按下来更新读写器设置。“获得”钮将会使得当下的读写器“测试模式”设置被显示在“读写乐对话”窗口。

6.7 其它设置：其它控制显示区域

在“甚础”设置“标签的底部显示，在“传感器信息”标签控制中有介绍.

视频: 施耐德Schneider什么是数据中心的PUE电源使用效率Power Usage Effectiveness,RFMicron Inc温度/水分传感器技术应用场景之一:泵,开关柜,UPS电池,风扇,母线,服务器,柴油发电机的实时/分区温度/泄露测量.PUE的最佳值的1,也就是所有的电能都进入了IT负载,WP158白皮书介绍了如何计算PUE.0'47"美国的数据中心用电占据整个国家用电的2%,等同于700万个家庭的用电,实际上一半都没有用到IT设备上,主要就是过度账单和过度尺寸,可以采用新技术来降低能耗

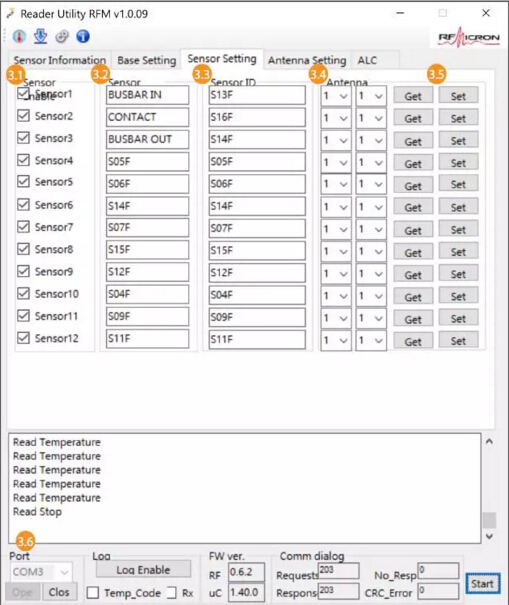

7, 传感器设置标签

显示单一传感器配置数据和控制。传感器控制只会在读写器没有监测温度的时候才会激活。假如读写器是积极地监测温度，传感器数据和控制将会灰色显示。按下底部的屏幕右下方的“停止”钮,将会终断积极的温度测试，且使能传感器控制

7.1 传感器使能：传感器的使能/关闭控制
使能或关闭单一的传感器。使能传感器的读取数据将会显示在“传感器信息”标签的传感器1….12。如果一个传感器是关闭的话“关闭”信息将会显示在传感器1….12

7.2传感器：传感器文本描述
用来给出每颗传感器一个有意义的描述性的名字。这个名字可以是传感器的识别码，或者它可以是被测元器件的名字。在“传感器信息”标签中的“传感器1…12”只能显示12个字符

7.3 传感器iD:传感器iD码
是一个128比特的数字代码，负载至传感器EPC存储区域。128比特是等同于16个ASCⅡ字符，或32个16进制字符。系统中提供的传感器是用合适的EPC代码而编程的。

选项1 注意：只有64的低阶位，或低位8 ASCⅡ码才会被系统所识别。为了读写器和传感器的通信，传感器EPC所有的128比特将被写入。

键入至“传感器iD" 的数据应该是16进制格式。假如使用了ASCⅡ代码，每8比特ASCⅡ代码应被分离成两个等同的16进制字符。例如，字母“A”具备65的十进制值，和0X41的16进制值。4的值就应该输入至“传感器iD”来代表字母“A”。假如小于16的ASCⅡ字符用来了识别一个传感器，输入的代码就应用0'S来填补，以至于一个总的32个16进制字符键入了，来支持128比特的格式。

选项2 注意：为了简化输入，一个四字符的ASCⅡ码可以键入至“传感器ID”输入框。在写设置至读写器之前,读写器将会增补需要的0到四字符的ASCⅡ码的左边，使用此传感器的“设置”控制,举例印刷在传感器上的码是S03B，或S16F。高度推荐使用4字符的ASCⅡ码。

7.4 天线：给传感器选择天线（们）
下拉的输入指出哪一个读写器的天线将使用,来和每个传感器通信。至少这些输入中的一个必须参考一个位于该指定传感器同样腔体内的天线。两个输入都可以参考同样的天线。

万一两个天线出现在腔体内，此二天线应该被“天线”输入下拉所参考。

7.5 获得/设定：从读写器设定和得到设置
获得/设定钮控制更新给读写器。设定钮应该按下，来更新读写器设置给每一个更改了的传感器。“获得”钮会使得当下的传感器设置存储在读写器，显示在“读写器对话”窗口。

7.6 其它设置：其它控制显示区域

其它设置显示在“传感器设置”标签的底部在“传感器信息”标签控制里描述

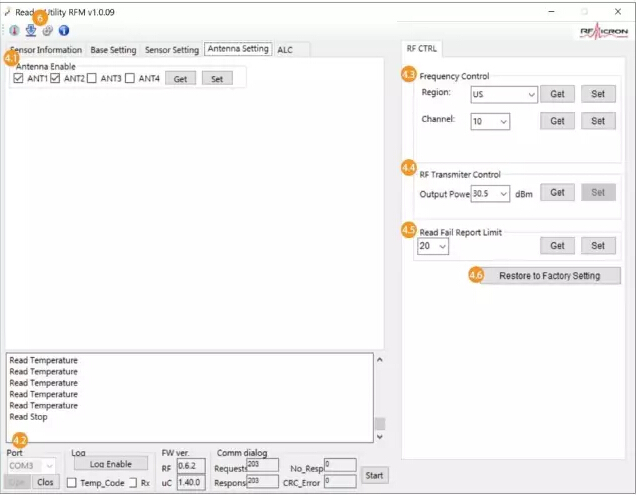

8, 天线设置标签

显示单独的天线配置数据和控制。“RF控制”浮出控件管理RF无线电控制。且是使用菜单选项控制（6）来开启的

8.1 天线使能：天线口开启

显示天线的开启/关闭状态。假如所有四天线都附在了读写器上，那么所有的天线应列举成使能的。假如一个读写器天线口“ANT1….4”未被使用，此天线就不该被勾选。“设置”钮应该被按下来更新读写器的设置。“获得”钮将会使得目前的天线设置存储至读写器，显示在“读写器对话”窗口。

假如某个传感器没有委托给至少一个使能的天线，“天线关闭”信息将会显示在“传感器1…12”显示上。

8.2 其它设置：其它控制显示区域
显示在“天线设置”标签底部的“其它设置”在“传感器信息”标签控制中有描述

8.3 频率控制：区域和通道控制
频率控制设置读写器的输出频率范围。允许的输出频率范围通常是被政府法规所强制的。使用未许可的频率在一个指定的地理区域会导致和其它无线设备的干扰，这是特别不允许的。请选择适当的频率范围来匹配你的地理区域。

“通道”控制默认至跳频，不会影响读写器的输出。请忽略这个控制。

8.4 RF发射器控制：最大RF功率范围
RF发射机控制管理读写器的最大输出功率。在天线的最大输出功率通常是被政府法规所强制的。在一个指定的地理区域,使用最大输出功率在允许范围之上,会导致和其它无线设备的干扰，这是特别不允许的。请选择适当的频率范围来匹配你的地理区域。

8.5 读取失败汇报范围；在误差信息之前的失败的读取
设置在发出“读取失败”信息显示在“传感器信息”标签中“传感器1….12”之前，一个传感器读取能够失败的次数。

8.6 恢复工厂设定：恢复工厂设置钮

恢复所有的设置到工厂默认。在一个工厂恢复操作之后，所有的传感器将需要在系统中重新注册。

视频: 压力传感器结构. 绑定线, 绑定盘, 感应电阻组成了惠斯通电桥,压力传感器腔体,Pyrex 7740玻璃绑定至腔体的底部, 外部压力, 参考压力, 3*3毫米压力传感器阵列,陶瓷DIP封装,裸片粘胶,DIP绑定线,线连接,压力传感器绑线了

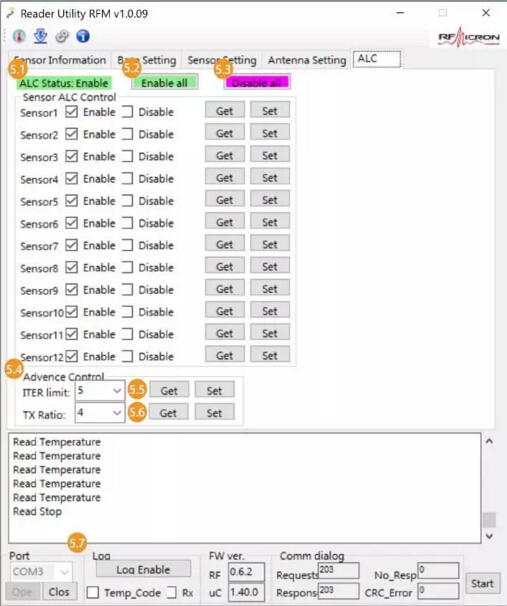

9, ALC自动电平控制标签

自动电平控制管理读写器的自动RF功率水平。当读取传感器位于读写器天线一些距离时，ALC来努力增加输出功率，由于那里可能对传感器只有太少的功率。ALC也降低了位于天线近处的传感器的功率,由于那里可能对传感器有太多的功率。

9.1 ALC开启/关闭：对某个传感器开启/关闭ALC

勾选框控制是否ALC是为每个传感器开启的。单一传感器的设置能够通过获得/设置钮来管理。所有传感器的设置可以通过“使能所有”或“关闭所有”键来管理。

9.2 使能所有：对所有传感器使能ALC

9.3 关闭所有：对所有传感器关闭ALC

9.4 高级控制：ALC控制参数

管理功率调整是如何由读写器来实行

9.5 通路限制：ALC将试图设置最优功率的最大次数。设置读写器尝试来调整功率水平的次数。将功率带入至一个特殊的传感器至最佳的范围

9.6 TX比：ALC功率步进控制.设置用来使输出功率改变的步进大小。

9.7其它控制：其它控制显示区域。在“天线设置”标签的底部的显示是在“传感器信息”标签控制中有描述的。

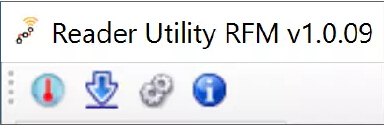

10，主菜单项目

主菜单项目提供了软件功能的介入，包括传感器校正，固件升级，对于读写器射频的RF控制，和关于信息。

10.1 校正温度

菜单打开传感器校正对话框，在一个已知的温度校正一个传感器，来提升传感器接近校正温度的温度监测精度。

10.2 注意

传感器必须在一个已知的温度来执行一个校正。要不然的话，温度测量过程会注入极大的误差。

10.3 校正温度

指定传感器目前的温度。在尝试任何的校正之前，传感器的实际温度被知道是很重要的。通常，传感器放置于一个控制的温度范围，且在尝试一个校正之前允许沉浸在一个延长的周期时间。

10.4 当按下“OK“键时，校正所有的传感器将更新所有传感器，注册在读写器应用程序中的校正数据

10.5.校正一个单一的传感器将会校正根据传感器序号（1….12）注册在读写器应用程序中的一个单一传感器。

10.6 取消则终止校正过程，而没有采取行动

10.7 RF固件下载打开固件更新对话框

10.7.1 开启:允许用户来指定用来更新读写器固件文件和文件的路径位置

10.7.2 更新按钮:上载指定的文件到读写器中

10.8 RF控制

弹出式的面板管理RF询问参数。请参照“天线配置“标签描述用于更多的细节

10.9 关于

指出了固件的版本和发行日期

视频: First Sensor AG(www.first-sensor.com位于德国Berlin,2016年1.5亿欧元产值,员工791人,人均产值18.67万欧元,净利6.1%,比2015年销售额增长9%）自25Pa起的LDE差分压力传感器,用于医疗和暖通空调,防潮湿,防尘,对管道长度高度免疫/LDES025U/LDES050U/LDES100U/LDES250U/LDES500U; LDES025B/LDES050B/LDES100B/LDES250B/LDES500B

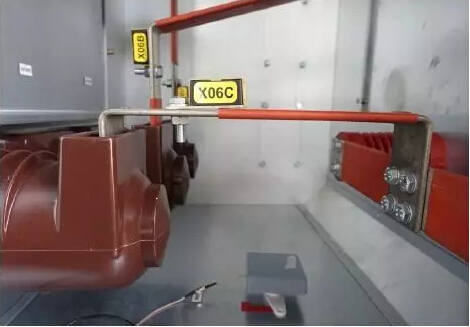

11, 最佳实践

11.1 RFM3260 耳状安装的温度传感器

RF3260是设计用来螺栓直接固定至开关柜元器件和机械的接合处。

假如RFM3260是使用现有的螺栓固定至元器件，请确保有足够的螺纹长度来完全地吸引住螺母。

为了提升天线的性能，RFM3260传感器的长轴应该和母线和其它线性元器件的长轴对准。

当天线是垂直地位于RFM3260装配的平面时,RFM3260集成了一个RF能量聚焦单元来提升读取距离.用更通用的术语，传感器的顶部应该尽可能对着天线。

RFM3260并不防水。传感器不可以浸入或位于一个作为一个含水的塑料外壳。

11.2.RFM3250 结实的温度传感器

RFM3250是设计用来安装至扁平的金属表面，且至少10厘米的传感器间的距离隔开。

为了改善RF性能，RFM3250左端的一个小的凸起可以被感觉到，不应该直接面对着金属表面放置。

为了最佳的温度精度，RFM3250传感器不应该使用环氧树脂安装。在传感器顶部的环氧树脂会增加热耦合至环境周遭，且逐渐破坏所监测元器件的精密测量。

RFM3250粘胶能粘附至大多数的表面，但是必须小心确保安装表面在安装之前是没有油和灰尘。RFM3250不应该用其长边对着一个90度的金属拐角而放置。

11.3 天线
一个天线必须安装至每一个金属腔的在监测的内部。RF信号将不能穿透一个金属外壳。天线线材进入开口至金属腔应该密封完好，来避免烟雾和灰尘进入壳体。

12，问题处理

挑战1：读写器在尝试一个读取时不能发现一个RFM3250传感器。

行动：确保传感器是安装在了一个金属表面。为了RFM3250适当的工作，金属表面是重要的。

挑战2:传感器读取温度有飘移

行动：确保额外的材料比如环氧树脂没有放置在传感器的顶部。这些会影响传感器的热耦合至被监测的元器件。

挑战3:当试图隔离一个单一传感器的EPC时，发现了多个传感器

行动：用一个铝箔或你的手来遮住所有附近的传感器（而不是被指定的那一颗）。替换地，在顶部相互堆积其它的传感器来最小化它们的通信强度。

挑战4：“传感器1….12”显示了汇报一个或更多的读取误差，用一个更大的TX大于25的发射功率，且一个大的RX RSSi传感器大于15的接收功率。

行动：在这些条件下，传感器（们）或许放到了来自读写器太大的功率。在“RF控制"弹出控制面板,降低“RF发射机控制”最大功率设置，或在ALC标签上使能ALC控制可进入。

挑战5：在一个开放的房间环境,用一个低的RX RSSi传感器功率水平,“传感器1….12”显示报告一个或更多的读取误差。

行动：确认“RSSi范围”是设成了35的极限来使得更多的传感器读取被算作是有效。“RSSi范围”输入控制是在“过滤器使能”控制下面找到的，它位于“读写器应用程序”下的“基本设置”标签。增加“RF发射机控制”来最大化“RF控制”弹出控制板的功率设定，但是别违反了你的地理区域的最大允许输出功率。
