规格书:数字输出温/湿度传感器-Humi Chip-One

版本4.2 / 2016

一,特性

1, 完全校正了的 & 温度补偿了的
2, 数字或者模拟输出, 带报警功能
3, 精度 & 准确性(±2%的相对湿度, +/-0.3摄氏度, 14比特)
4, 自由的工作电压(最小2.3V至最大5.5V)
5, 低功耗
6, SMD封装用于自动化装配
7, 在恶劣环境下的可靠性

二, 产品简介

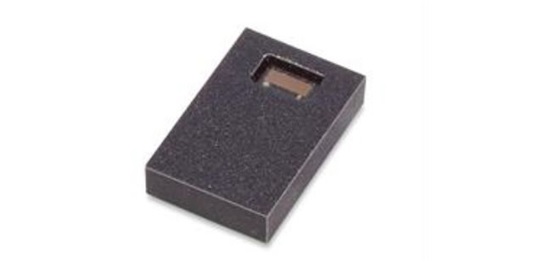

HumiChip®提供了最高级和成本优势的湿度和温度感应功能, 用于几乎任何的应用

电容式的聚合物传感器芯片在自己的工厂开发并制造了,且CMOS的集成电路带了EEPROM置入到系统中,成为了一个回流焊的SMD封装

单独校正和测试了的, HumiChip®具备了从20%至80%相对湿度范围的±2%的精度(全部湿度范围则是±3%), 而且它是简单和马上就可以使用的,而没有额外的校正或者温度补偿

HumiChip®提供了线性的输出信号在不同的界面给客户的要求-标准的I2C接口,PDM可以转换成模拟信号,且一个报警功能来预设控制在最小/最大湿度

由行业内领先的湿度和温度感应技术公司Samyoung S&C设计和制造的-在HVAC暖通空调汽车行业10+年现场验证过的, HumiChip®提供了另外一个智能的感应解决方案给出色的可靠性,高精度和低成本的感应场合

三, 应用

1, 能源节约暖通控制

1.1 空调
1.2 冰箱
1.3 室内空气质量监测

1.4 换气扇

1.5 家电

1.6 加湿/除湿机

2, 过程控制&仪表

2.1 医疗设备

2.2 手持设备

2.3 气象站

2.4 食物加工

2.5 打印机

2.6 RFID

3, 汽车&交通

3.1 乘客舱的天气控制
3.2 除雾控制
3.3 凝结避免设备


四, 传感器指标

1, 湿度

解析度:14 bit (0.01%RH)

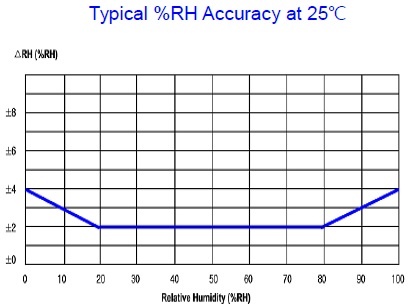

精度¹ : ±2.0 %RH (20~80%RH)*

重复性 : ±0.2 %RH

滞后 : ±2.0 %RH

线性度: <2.0 %RH

响应时间²: 7.0 sec(T 63%)

温度系数: 0.05 %RH/℃(在10 ~ 60℃, 10 ~ 90%RH)

工作范围: 0 ~ 100 %RH (非凝结)

长期飘移 : <0.5 %RH/年 (正常条件)

* 可以定制化精度

2, 温度℃

解析度: 14比特

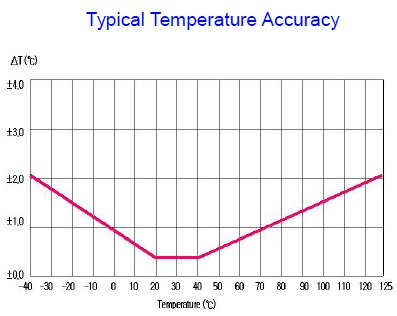

精度3: ±0.3℃(图2)
重复性: ±0.1℃
响应时间4: 5秒(T 63%)

工作范围: -40 至 +125℃
长期飘移 : <0.05℃/年 (正常条件)

备注:
1, 在25摄氏度, 5.0V测得的精度
2, 在25摄氏度, 1米/秒的气流, 从33%RH至90%RH的步进达到63%测得的精度

3, 在25摄氏度, 5.0V测得的精度

4, 最小值5.0秒, 最大值20秒

五, 电气指标

1, 供应电压: 2.3~5.5V
2, 供应电流: 750uA(典型值)
3, 睡眠电流: 0.6uA(典型值)

六, 环境

1, 工作温度: -40~+125℃
2, 工作湿度: 0至100%(非凝结)

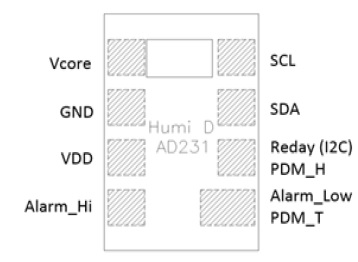

七, 脚位连接

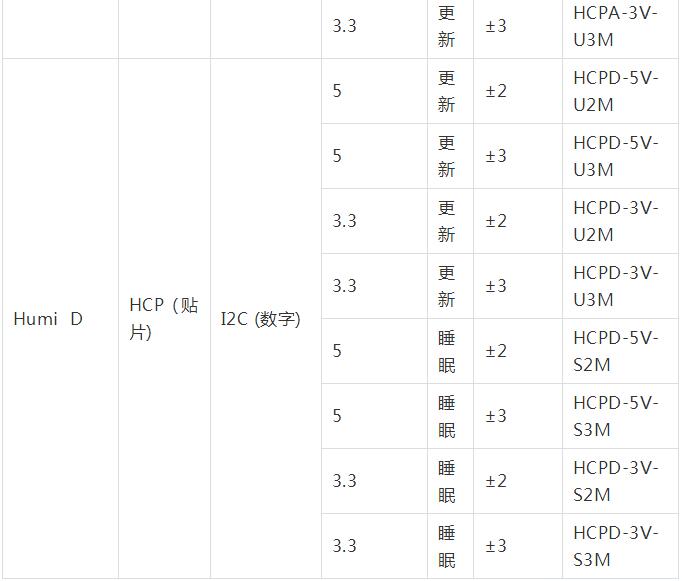

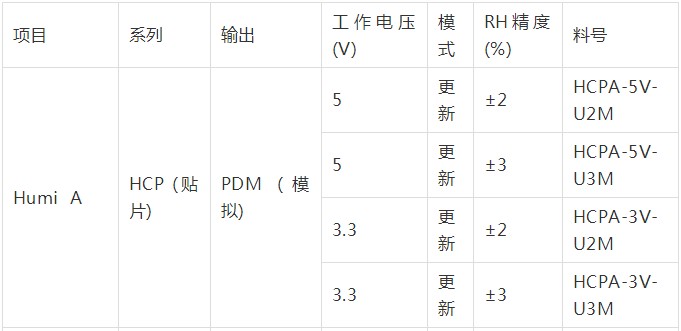

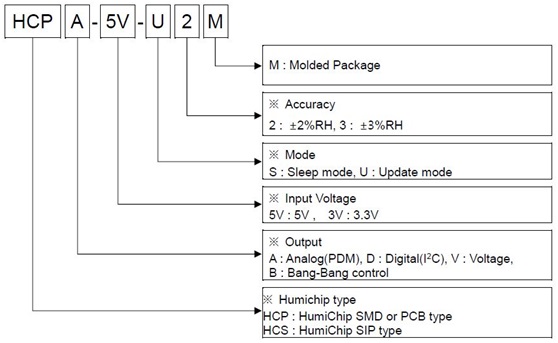

八, 命名规则



Samyoung S&C牌传感器系列

1,HCP2D-3V用于电化学气体传感器的温度灵敏度补偿;精度0.2C(-20至+60度);2%(20%-80%)

插针的封装HCS2D-3V用于仪器,仪表,工业,汽车,医疗电子的精密探测


2,湿度传感器,SYH系列,电阻型

2.1, SYH-1
2.2, SYH-2R



3,湿度传感器,C330系列,电容型

3.1, HCPV-20X HCPV–201H-10 (30*12*5.6mm)

3.2,SY-HC-1

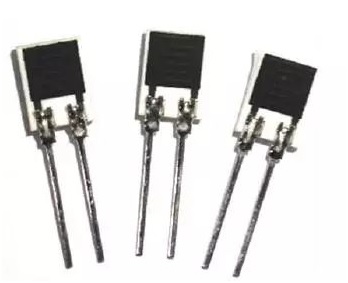

4,露珠监测,SY-DS-1L


5,数字温湿度第二代产品,2014年发行

5.1 HCP2D 系列,I2C 输出
5.2 HCP2A 系列,PDM 输出
5.3 HCP2P 系列,PWM 输出


6, 温湿度传感器第一代产品,2007年发行

6.1 HCPA系列,PDM输出

HCPA-5V-U2; HCPA-5V-U3; HCPA-3V-U2; HCPA-3V-U3

6.2 HCPD系列,I2C输出

HCPD-5V-U2; HCPD-5V-U3; HCPD-3V-U2; HCPD-3V-U3; HCPD-5V-S2; HCPD-5V-S3; HCPD-3V-S2; HCPD-3V-S3

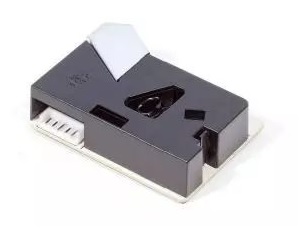

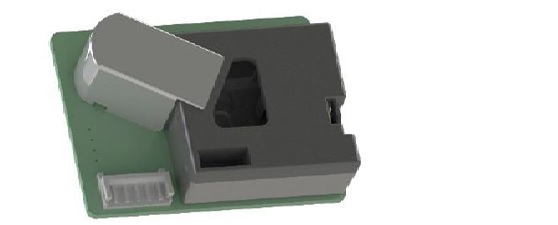

7,PM2.5颗粒物传感器


MDSM025B; MDSM501B


PSM颗粒物传感器系列(新品)
