南频-产品DWFM06SN 十六通道UHF读写器模块


一, 特点

1, 全频段 2,全协议 3,大功率 4,灵敏度高 5,功率准 6,零配置即可获得最佳性能

二, 产品介绍

DWFM06SN十六通道读写器模块是小型化的UHF RFID读写器，核心部件采用R2000为核心平台，R2000是一款高性能高度集成的读写器IC,集成了模拟射频前端与基带数字信号处理模块等功能。用户只需要在模块的基础上作电源处理即可，可以很方便的通过API函数库控制模块工作，适合各种应用场景用户开发。

★ 空口协议：支持ISO18000-6C/6B、GB/T29768（可选配）所有强制命令
★ 能够定频或跳频工作
★ 输出功率可调,调节步进:1dB
★ 支持RSSI： 可感知信号的强度
★ 标签数据过滤
★ 支持防碰撞协议
★ 支持多标签识别

三, 主要性能参数

  1. 尺寸：172.5mm×71.5mm×7mm
  2. 工作频率：GB,920MHz～925MHz、GB,840MHz～845MHz、

FCC,902MHz～928MHz、ETSI，865MHz～868MHz （可选）

  1. RF输出功率（端口）：33dBm±1dB（MAX）
  2. 工作模式：定频或跳频可选
  3. 前向调制方式：PR-ASK、DSB-ASK
  4. (读EPC码）：0-10米, 连续读100次，读成功率大于95％（无干扰环境）。

测试条件： 8dBi线极化天线，射频连接电缆插入损耗小于1dB，标准标签（灵敏度优于-18dBm）

  1. 连续写标签距离（写EPC码）：0～4米，连续写100次，写成功率大于90％。

测试条件： 8dBi线极化天线，射频连接电缆插入损耗小于1dB，标准标签（灵敏度优于-18dBm）

  1. 通讯接口：TTLUART接口
  2. 读卡速率：＞400次/秒
  3. 整机供电：5V～17V
  4. 读卡功耗（33dbm）：8W

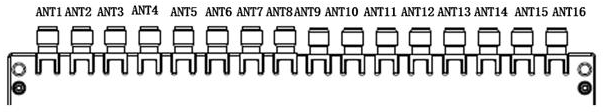

四, 天线接口定义

接口

说明

ANT1

SMA（母头）

ANT2

SMA（母头）

ANT3

SMA（母头）

ANT4

SMA（母头）

ANT5

SMA（母头）

ANT6

SMA（母头）

ANT7

SMA（母头）

ANT8

SMA（母头）

ANT9

SMA（母头）

ANT10

SMA（母头）

ANT11

SMA（母头）

ANT12

SMA（母头）

ANT13

SMA（母头）

ANT14

SMA（母头）

ANT15

SMA（母头）

ANT16

SMA（母头）

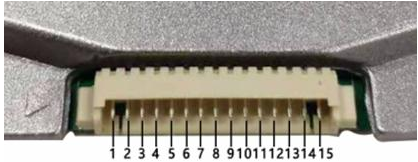

五, 连接PIN脚定义


PIN

定义

说明

1

GND

接地

2

GND

接地

3

5V-17V DC

5V-17V DC电源

4

5V-17V DC

5V-17V DC电源

5

GPIO 3

GPIO 输入\输出（可定义）

6

GPIO 4

GPIO 输入\输出（可定义）

7

GPIO 1

GPIO 输入\输出（可定义）

8

蜂鸣器

蜂鸣器

9

UART_RXD

TTL 电平

10

UART_TXD

TTL 电平

11

USB_DM

USB 接口

12

USB_DP

USB 接口

13

GPIO 2

GPIO 输入\输出（可定义）

14

EN

外部使能，高电平有效

15

GPIO 5

GPIO 输入\输出（可定义）

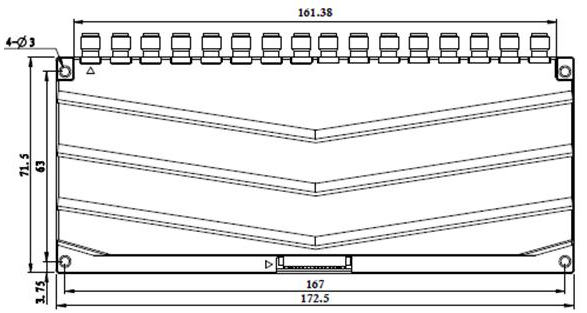

 六, 结构尺寸图

七, 应用:

1, 电力 1.1 电力开关柜 1.2 变压器 1.3 地下线缆 1.4 引擎/发动机

2, 工业 2. 1 液体泄露 2.2 马达温度检测; 线性马达; 马达诊断 2.3 螺丝松紧度 2.4 空调压缩机 2.5 自动售货机

3, 汽车 3.1, 汽车制造漏水测试 3.2, 汽车座椅

4, 医疗 4.1 尿不湿 4.2 药品ID/温度检测 4.3 血液冷藏箱

5, 通信 5.1, 数据中心

6, 船舶Marine
7, 畜牧业
8, 智能建筑
