产品-DWFM06F-RFiD四通道读写器模块_RFMicron Temperature & Moisture Reader Module_Four_Channel 产品-DWFM06F-RFiD四通道读写器模块_RFMicron Temperature & Moisture Reader Module_Four_Channel
一, 功能描述 Description
DWFM06F读写器模块是一款低功耗、高性能的超高频读写器模块，采用高性能、高集成度射频芯片方案设计，具有功耗低、性价比高、体积小等特点。可广泛应用于物流追踪、商品盘存、货物分拣、车辆管理、人员管理、资产管理、医疗系统、防伪系统及生产过程控制等多种应用。
二, 特点和优势 Features and Benefits
1, 基于低功耗、高集成度的射频收发芯片的设计方案；
2, 工作频率840~868MHz/902~928MHz(可以按不同国家或地区要求调整)；
3, 支持符合EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C标准的电子标签协议；
4, 支持Axzon牌子的温度(目前)和水份(后续)传感器电子标签；
5, 支持读取多种RFID传感器电子标签功能；
6, 以广谱跳频（FHSS）或定频发射方式工作
7, 射频输出功率达至30dBm（可调, 步进1dBm）
8, 读取距离大于20m（外接10dBi线极化天线，标签E41）
9, 支持4路MCX天线接口
10, 低功耗设计，单＋5V供电 low power design, 5V supply
11, 支持4路GPIO输入输出
12, 支持RS232串行通讯接口（3.3VTTL电平） support RS232 serial port communication protocal
13, SDK 语言基于C# driver and SDK language is C#
14, 提供桌面式软件, 即插即用演示 supply with demonstration desktop (Windows) software for plug-and-play data visualize
三, 电气参数 Parameters
主要功能 |
||
空中接口协议 |
EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C |
|
传感器标签 |
支持温度(目前)和水份(未来)传感器标签 |
|
RSSI检测 |
支持标签信号强度检测 support RSSI detection |
|
射频参数 |
||
工作频段 |
840~960MHz可选，跳频功能 |
|
RF输出功率 RF output power |
30dBm±1dB（MAX） |
|
功率输出步进 Power output Step |
1dBm |
|
信道占用带宽 |
＜250KHz |
|
RF通道 RF Channel |
1路MCX接口 |
|
访问标签性能 tag access performance |
||
连续读标签距离 continuous read tags distance |
≥15米， above fifteen meters |
10dBi线极化天线，30dBm输出功率，标准测试标签。 10dBi linearized antenna, 30dBm output power, standard test tag |
连续写标签距离 continuous write tag distance |
≥7米， above seven meters |
|
标签识别速度 tag reading speed |
≥100张/秒 above 100 tags per second |
|
通讯参数 |
||
通讯接口 Communication Interface |
+3.3V TTL Uart 串口 |
|
4路GPIO 接口 (+3.3V TTL电平) |
||
1路RS485通讯控制 |
||
1路标签访问输出指示 |
||
通讯速率 communication speed |
115200bps |
|
电源参数 |
||
工作电压 working voltage |
+5.0V (+3.7V~+5.5V) |
|
工作电流 working current |
≤1.2A / 5V |
|
待机电流 standby current |
≤50mA / 5V |
|
温度参数 |
||
工作温度 |
-20~+55℃ |
|
存储温度 |
-30~+85℃ |
|
工作湿度 |
<95%RH (+25℃)无冷凝 |
|

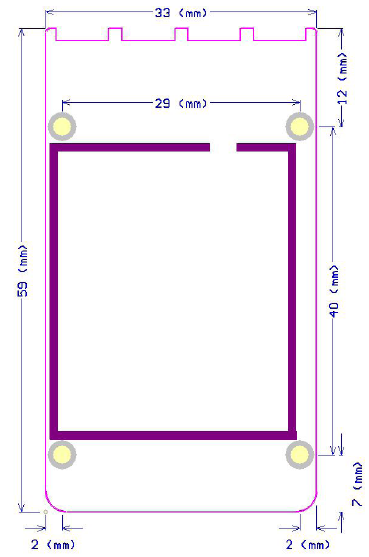

四, 结构尺寸 Size
Module Size 模块尺寸：59.0*33.0 *12.0mm
Fasten Holes 固定孔位：40.0*29.0 mm

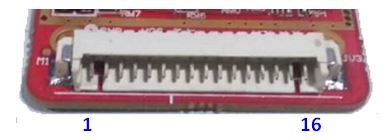

五, 接口定义 Interface Definition
引脚Pins |
定义 Name |
说明 Description |
1 |
GND |
地线 Ground |
2 |
||
3 |
||
4 |
VCC: +5V, (+3.7V~5.5V) |
电源 Power Supply |
5 |
||
6 |
||
7 |
Enable |
系统使能，高电平使能，+3.3V；低电平关闭；+3.3V TTL |
8 |
nReset |
系统复位，低电平复位；默认高电平；+3.3V TTL |
9 |
GPIO1 |
GPIO通用输入输出口，+3.3V TTL。 |
10 |
GPIO2 |
GPIO通用输入输出口，+3.3V TTL。 |
11 |
GPIO3 |
GPIO通用输入输出口，+3.3V TTL。 |
12 |
GPIO4 |
GPIO通用输入输出口，+3.3V TTL。 |
13 |
Tag OK |
标签访问成功指示 |
14 |
RS485CTRL |
默认低电平，控制外部RS485芯片接收状态。发送的时候，自动控制为高电平，控制RS485芯片发送状态。 |
15 |
TTL_RXD |
UART串口接收输入，+3.3V TTL |
16 |
TTL_TXD |
UART串口发送输出，+3.3V TTL |
