南频-产品介绍-DGS-CO-968-034

用于100-102的传感器

1,优势

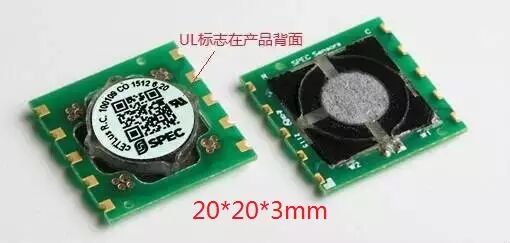

1.1, 小尺寸 (20x20x3.8 mm)

1.2, 长寿命 (预计10年)?

1.3, 快速响应 (< 15秒)?

1.4, 强壮 (通过5000ppm过载)

1.5, 低功耗 (0 mW @ 0 mV bias)?

1.6, 逐个地校正了的 (美国国家标准与技术研究院NIST可追溯)

1.7, 符合ROHS

2, 应用

2.1, 商业和住宅一氧化碳监控

2.2,?工业一氧化碳监控

2.3, 通风排气控制

2.4,?娱乐车和轮船CO监控?

2.5, 室内空气质量
2.6, 室外空气质量

3, 描述

SPEC Sensors的Screen丝Printed印Electro电Chemical化学传感器技术(SPEC Sensor?) 革命了当前的工艺水平, 使能了在消费类和工业安全监控的新的应用.SPEC的印刷的传感器提供了最佳质量的电化学传感器的性能,而价格只是一小部分.SPEC的印刷式传感器也是超薄的,轻松集成到无线,移动式,和网络化的方案.因为其高性能和低成本,小尺寸,这些传感器对于健康,环境,工业和住宅检测是理想的.

4, 包含了SPEC传感器的100-102,ETL认证的和UL认证的器件

满足?ETL?STDS 2034 & 2075 (美国和加拿大)
满足?CSA?STD 6.19-01(加拿大)
满足?UL?文件 E471165 (美国)

5, 规格

测量范围: 0~1000ppm
检测限度: 0.5ppm
解析度: 小于100ppb (依赖于仪器)
重复性: <+/-2%
响应时间T90(达到90%的信号输出): 小于30秒 (通常15秒)
灵敏度: 4.75 +/- 2.75nA/ppm
过载: 满足EN20291-1的5.3.6章节5,000ppm要求

预计工作寿命: 大于5年?(在23+/-3C;40+/-10%时是10年)

工作湿度范围(非凝结):推荐15-95%连续的,0~大于95%相对湿度-间歇的

偏置电压:0-5mV
功耗:10-50uW(依赖于电路&环境一氧化碳)

6, 温度效应

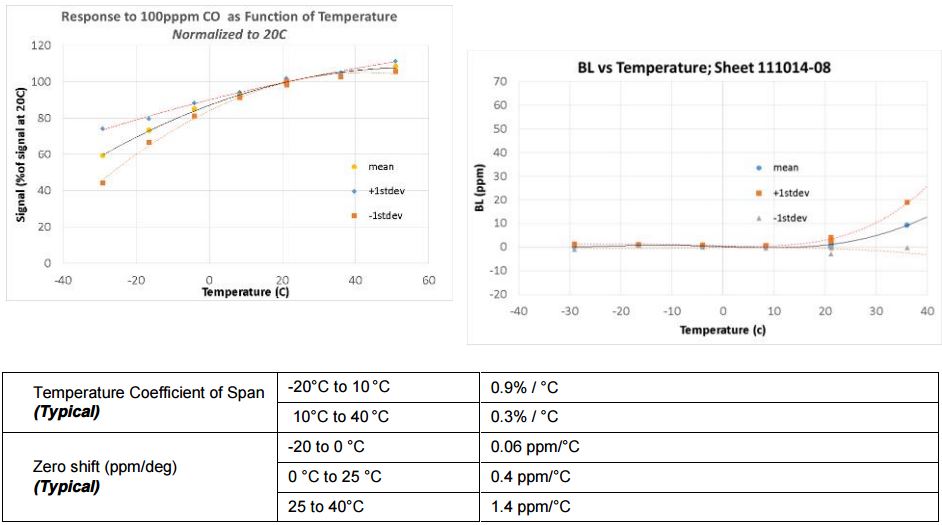

温度波动有一个可预测的,在传感器信号容易补偿的效应.下图显示了3SP_CO_1000传感器在恒定的相对湿度40-50%下,输出和基准的典型温度依赖.这是一个非常一致和可重复的特性,容易地在硬件或者软件中补偿.

7, 长期稳定性

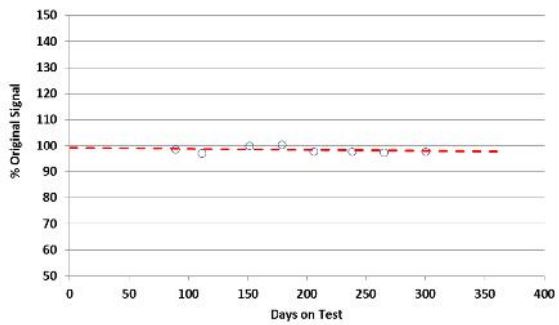

下图显示了在12个月的标准测试条件下,一组34只的传感器的响应.传感器的输出是作为150ppm的测试气体初始响应的%绘制的



图: 在标准条件下, 3E SPEC 一氧化碳传感器的稳定性

(从UL器件认证测试的数据;2014年11月到2015年十月)

8, 交叉灵敏度

大多数的化学传感器展示出和其它气体的交叉灵敏度.下表列举了通用潜在干扰气体的相对响应,和数据搜集时的浓度

(南频: 从上到下依次为二氧化碳;氢气;甲烷;氨气;二氧化氮;硫化氢;一氧化碳;臭氧;二氧化硫;氯气;正庚烷;甲苯;异丙醇;丙酮, 最右侧一列除了待测气体之外比如本案之CO,其它数值越小越好)

9, 重要的预防措施

所有传感器设计是在大气检测 1atm +/-0.2大气压制成的.因为使用的场景和器件执行是超出我们控制的, SPEC Sensors不能在一个指定的产品和应用中保证性能,继而拒绝任何的和所有的责任.客户应该在其自身条件下测试,来确保传感器适合其要求.

联系南频来讨论可能会破坏传感器性能和寿命的特定担心:

9.1 凝结和水 (使用有气孔的PTFE膜片或者过滤盖可能会解决这个问题)

9.2 盐水污染?(使用有气孔的PTFE膜片或者过滤盖可能会解决这个问题)

9.3 大于1个月的高温工作 (大于70度)
9.4 大于3个月的低湿度工作 (小于15%相对湿度)
9.5 高偏置电压
9.6 长期的高污染空气
9.7 高水平的颗粒和煤烟 (除非提供了适当的过滤)

10, 低湿度

SPEC一氧化碳传感器在低湿度条件测试过,来确保在间歇地暴露到非常干扰的条件的稳定响应

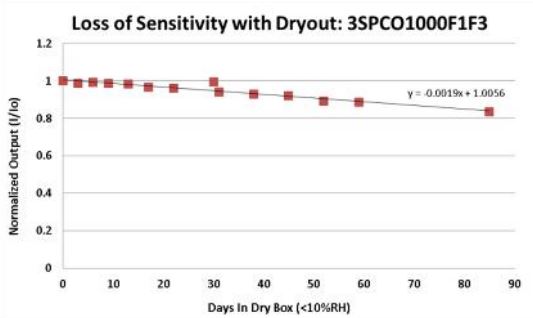

如图所示, 展示了超过3个月的小于10%相对湿度搜集的数据,传感器的响应是实际上在30天之后是没有改变的,在3个月的测试周期保持在20%以内的初始信号..

注意: 3SP-CO-1000传感器不是试图用来连续工作在小于10%的相对湿度.延长周期(大于60-90天)的工作在小于10%的湿度可能会永久损坏传感器

11, 标示信息

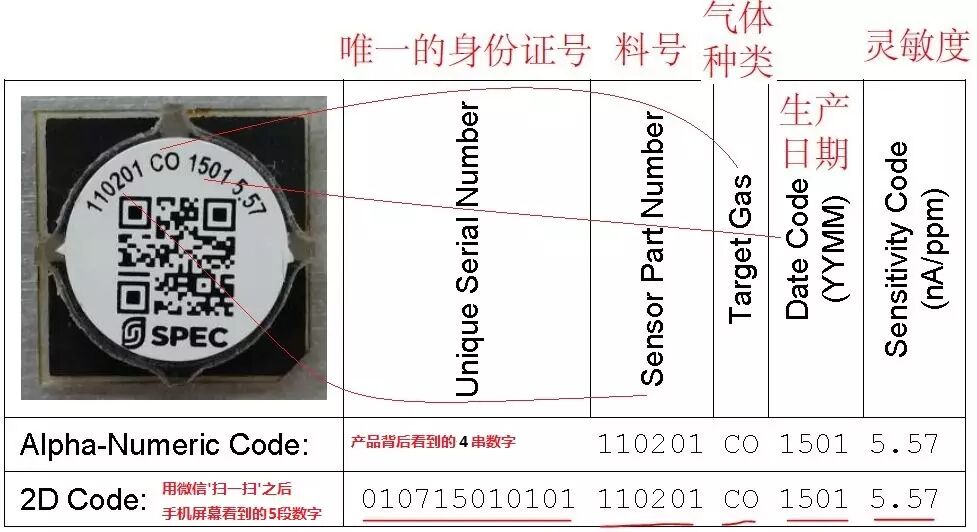

所有的气体传感器都是测试了的,且在SPEC Sensors工厂标示了的.传感器包含了一个字母数字码的标签,和二维码。此码包含了下表的信息

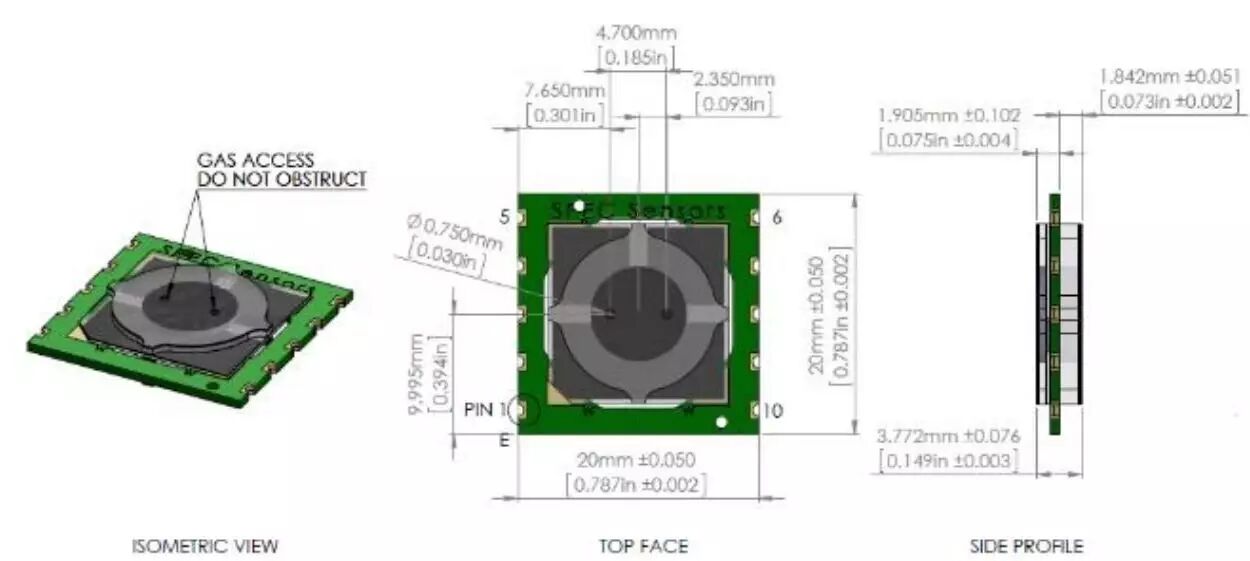

12, 尺寸

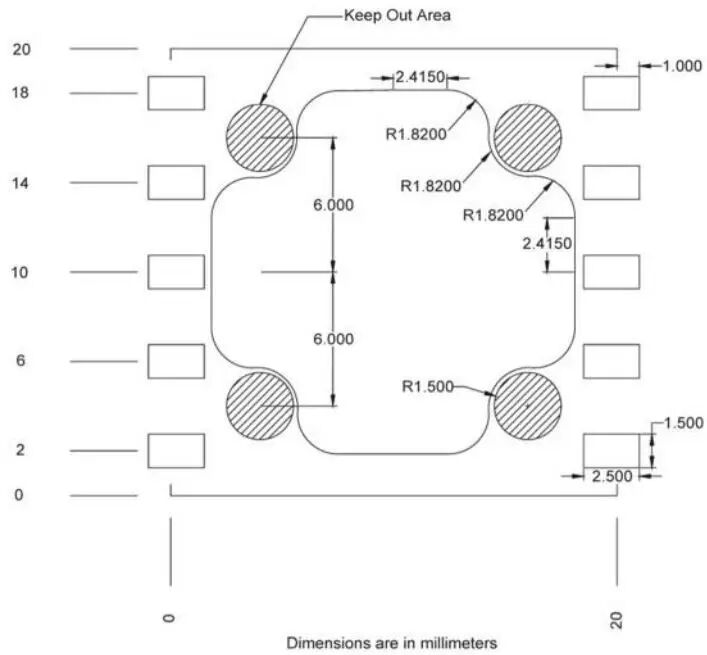

13, PCB布局指南


脚位定义: 1,?Working 5,?Reference?6,?Counter 10,?Working, 其余都是Not Connected固定脚

14, 传感器存储,处理,和焊接

此信息描述了不同的推荐的SPEC Sensors的传感器模块的通用存储,操作和手工焊接的条件.这只适用于SPEC Sensors的规格书里面所描述和保证的.另外,SPEC Sensors的传感器模块不能用于高温焊焊接(回流)或者预镀锡炉,继而不保证.

1, 传感器 & 模块操作

小心操作传感器,采取预防措施,包括但不限于如下:


A, 不要施加过度的压力在传感器模块的顶部和底部?

B, 可能的话,任何时候和传感器模块接触时, 都触碰PCB的旁边或者衬底?

C, 加工的时候, 带微弱的真空压力是可以的,不要在进气孔抽真空?

D, 假如密闭的传感器包装开启了,不要使用真空再次密闭或者氮气,不要使用干燥剂再次密闭?

E, 不要通过和胶带,重物,仪器或者其它进行直接的接触而堵住进气孔.

F, 不要使用硅树脂或者其它保护涂层在传感器或者进气孔的周围

G, 操作需要戴无粉静电手套


2, 制造环境

SPEC Sensors推荐制造楼层环境保持在如下控制的状态:

A, 温度范围 :18-26C

B, 湿度范围: 40-60%

C, 气压范围: 1 ± 0.2 大气压?


3, 传感器 &模块的存储条件


密封的, 封装好的器件,自包装密封日起的贮藏寿命时间是12个月,工厂密封的包装基于以下存储条件:


A, 温度 5-25C

B, 湿度 20-80%

C, 气压: 1± 0.2atm

D, 存储时间: 12个月


当从存储条件移动到生产组装环境,在制造之前, 传感器需要允许至少24小时来平衡新环境.

4, 模块的焊接过程

只能够手工焊接.保持焊接洛铁或者焊接工具远离传感器. 不要使用预热温度超过70C.曾经建议在加工的时候, 用散热片来保护传感器.对于本办法没有应用手册.只是用来参考而已.

A, 不要加热传感器超过70度?

B,?用手工或者”周围突”加工方法??
C,?用可能最低共熔温度的焊线合金
D,?用可能最低的烙铁温度
E,?用烙铁在焊盘呈45度角连接主板
F, 烙铁和传感器模块的顶部和底部远离

G, 不能回流焊, 波峰焊, 红外焊接工艺

H,?不要洗已经组装好的板


SPEC-Sensors牌气体传感器料号清单

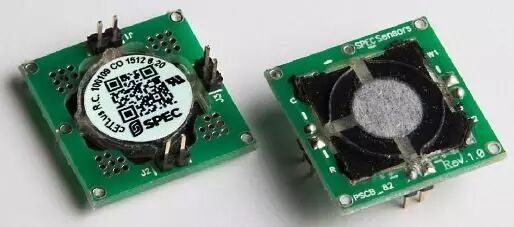

一氧化碳?3SP_CO_1000;110-109贴片;110-102插针
二氧化氮?3SP_NO2_20; 110-502; 110-501
硫化氢?3SP_H2S_50; 110-304; 110-303
二氧化硫?3SP_SO2_20; 110-602; 110-601
酒精?3SP_ethanol_1000; 110-205; 110-202
臭氧?3SP_O3_20; 110-402; 110-401
室内空气质量?IAQ_100;110-802; 110-801
呼吸空气质量 RESP_IRR_20; 110-902; 110-901

数字开发板iOT_CO_1000;968-028

数字开发套件DGSDK(Digital Gas?Sensor?Development?Kit);968-032

模拟开发板ULPSM(Ultra?Low?Power?Sensor?Module);968-001
一氧化碳10DX-CO-500尺寸13*13mm

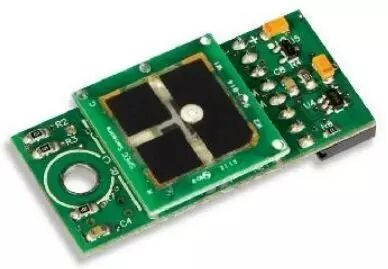

数字UART输出模块:DGS-NO2?968-037;DGS-CO?968-034;DGS-O3?968-039;DGS-H2S?968-036;DGS-SO2?968-038;DGS-Ethanol?968-035;DGS-RESPiRR?968-041;DGS-IAQ?968-040
