用Calex PyroMiniBus红外温度传感器对开关柜隔间的母线温度检测

 2017-05-23 Calex Electr Ltd 南频深圳

Busbar Temperature Monitoring in Switchgear Cubicles with Calex PyroMiniBus Infrared Temperature Sensors, issue B-February 2016

配电系统中电气连接的温度是它们状况的重要指示器。由于连接的降级和失效,它们的阻抗增加,且温度上升,导致更多的损坏和一个潜在的火灾或爆炸危险。

Calex非接触式的红外温度传感器,加上数据记录设备比如无纸图记录器,是一个理想的方法来测量和监控这些温度。

大多数大型工业建筑有一个房间来包括了电气开关柜,变压器和面板来分配电力给整个大厦。在此设备的失效是随着一个长的时间而渐渐发展的,或者是万一某个零件的突然故障而非常快速地发展的。为了避免昂贵的停机时间,帮助计划预防性的维护且提升安全,温度的持续监控是非常重要的。

非接触的红外温度传感器是完美的:它们能提供一个精确的,实时的导体的表面温度读取,同时保持和其携带的电压物理地隔离。

二,测量温度

在开关柜隔间内,电力是通过在连接点螺栓连接的铜母线来转移的。这个地区是最易遭受失效和过热的地方。连接的表面的部分应被喷涂用于一个高的辐射率,这就使得它非常容易地达成表面温度的一个精密的测量。

传感器是距母线的一个安全的距离而放置的,来避免一个电弧的危险,且将在一个小的地点内来测试表面温度。

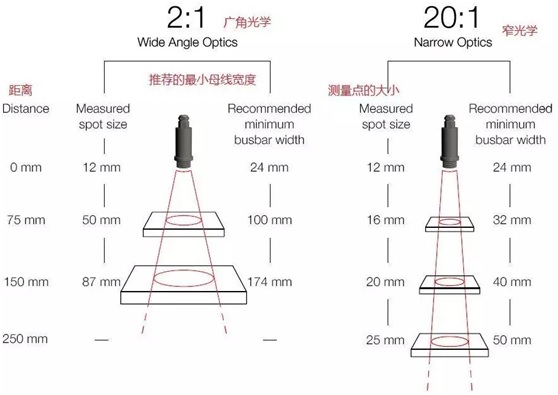

测量点的大小取决于选择的光学和测量距离。在短距离,广角2:1光学最合适;对于更高的电压,窄的20:1光学使能了一个远很多的测量距离,用于一个给定的母线宽度。

三,开关柜监控

PyroMiniBus系统提供了一个完美的集成的监控,报警和数据记录包,用于一个三相开关柜隔间。每个柜子通常使用6颗传感器,3颗在输入母线,3颗在输出母线。所有都联网至6通道的PM180触摸屏中枢,它提供了温度显示,传感器配置,数据记录至MicroSD卡,和通过一个连接模块的报警输出,且依次联网至其它开关柜腔体更多的PM180单元。通过这样,那全部的配电房可以通过一个主PLC或SCADA系统中央地监控了。

假如空间有限,要求一个小的感应头,PyroMiniBus是完美的。这类的传感器可以安装在环境温度至120℃的区域,而不需要提供冷却液,且能测试至1000℃的对象温度。

带其它输出类型的传感器,用于至180℃的环境温度的传感器也可以供应。请联系Calex来知道我们如何帮你选择一个系统合适你的应用

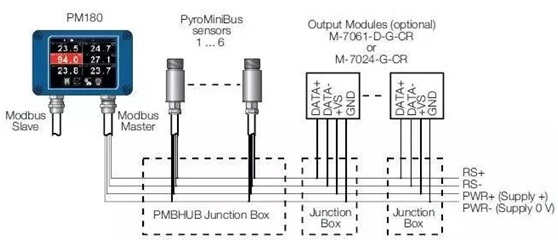

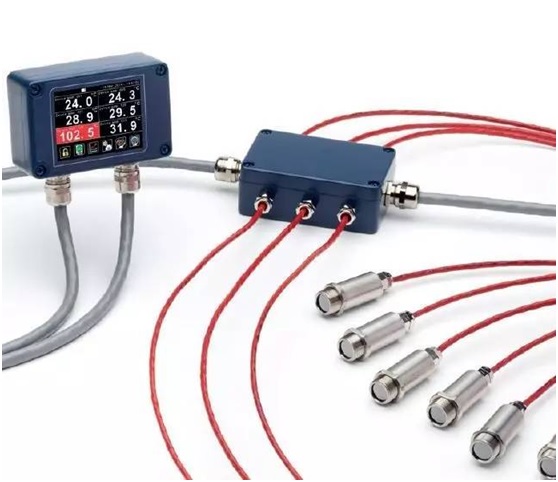

图: PyroMiniBus系统,  带可选的6通道显示

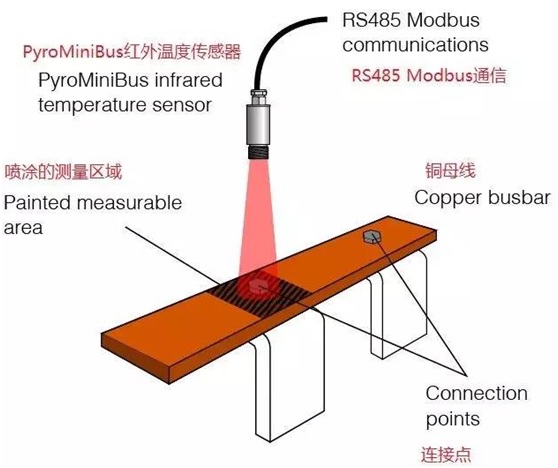

图: 电气连接

视频: www.ifm.com制造的过程传感器-红外温度传感器TW系列用于汽车精密件铸造制程检测,耗材的节约,生产流程被优化,减少不良品,更高品质,满足了汽车产业要求的价值链.

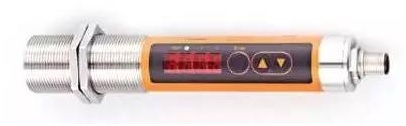

图: www.ifm.com制造的过程传感器-红外温度传感器TW系列用于制程检测, 单价8786RMB/只
